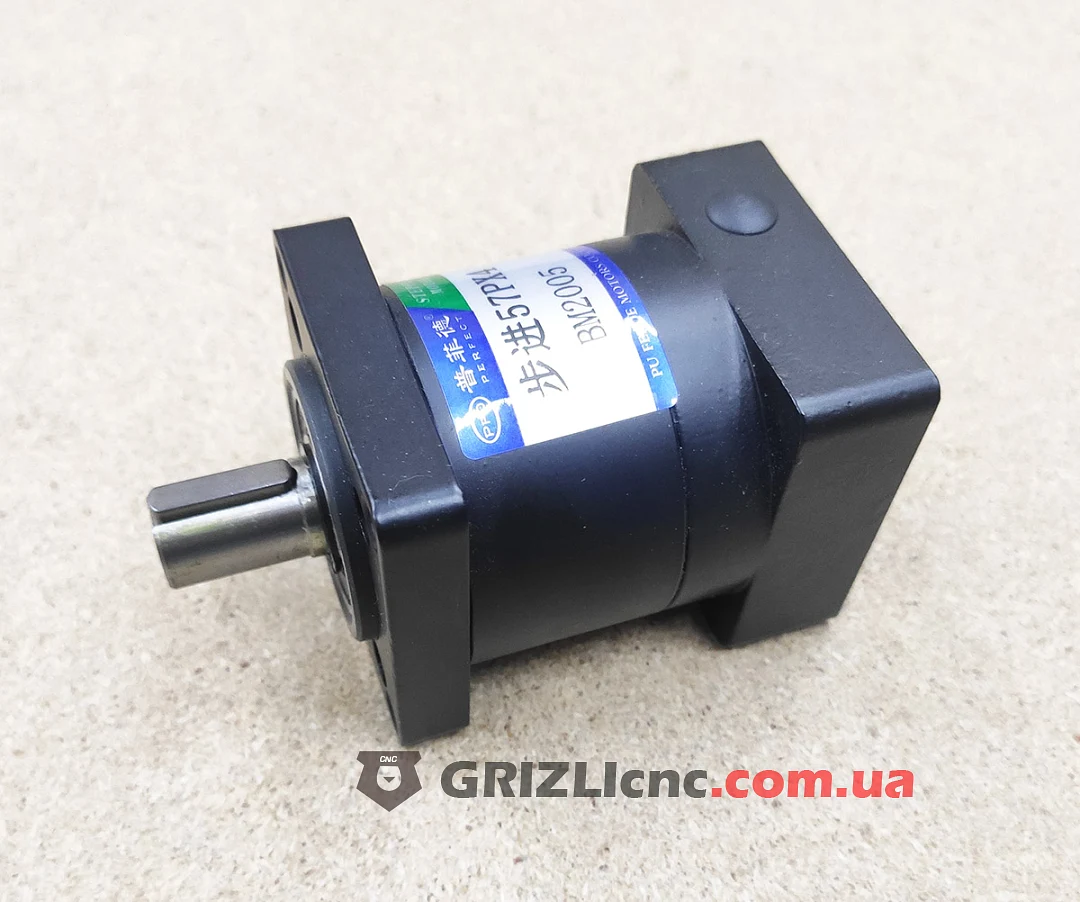

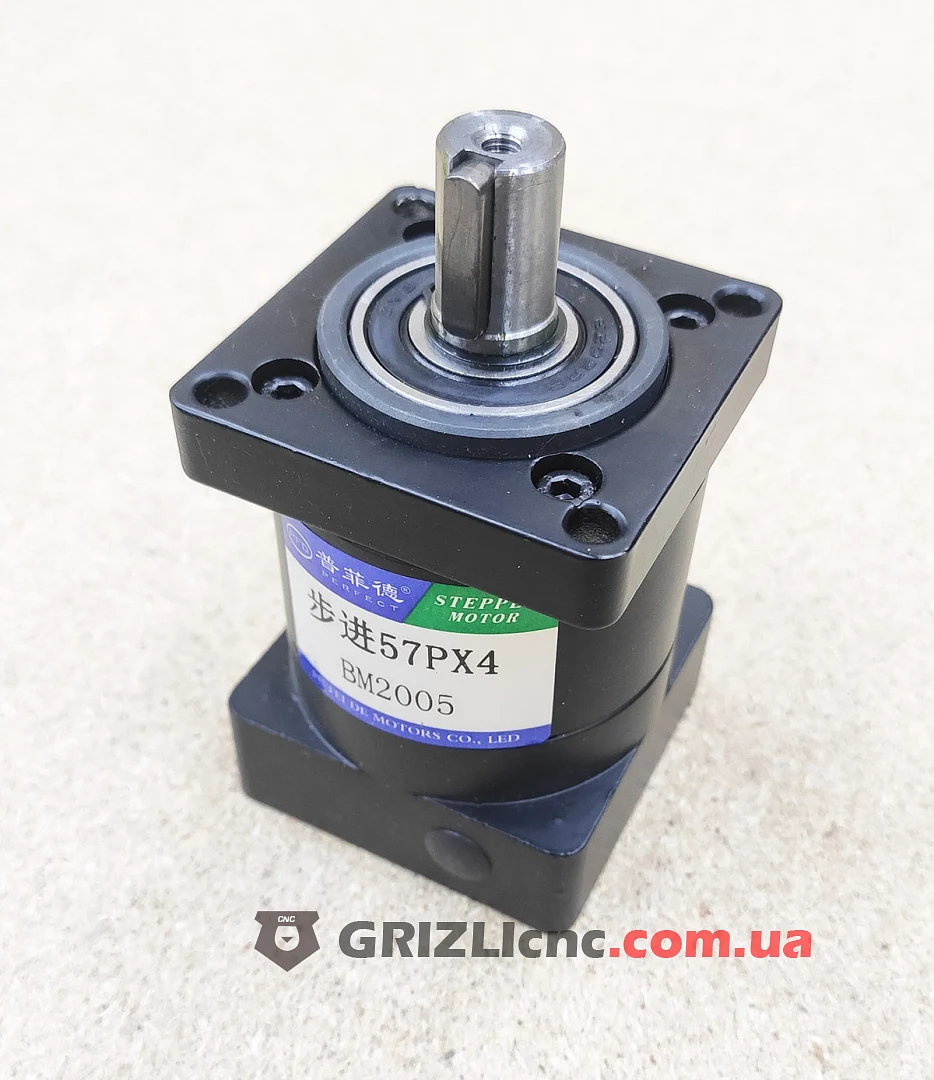

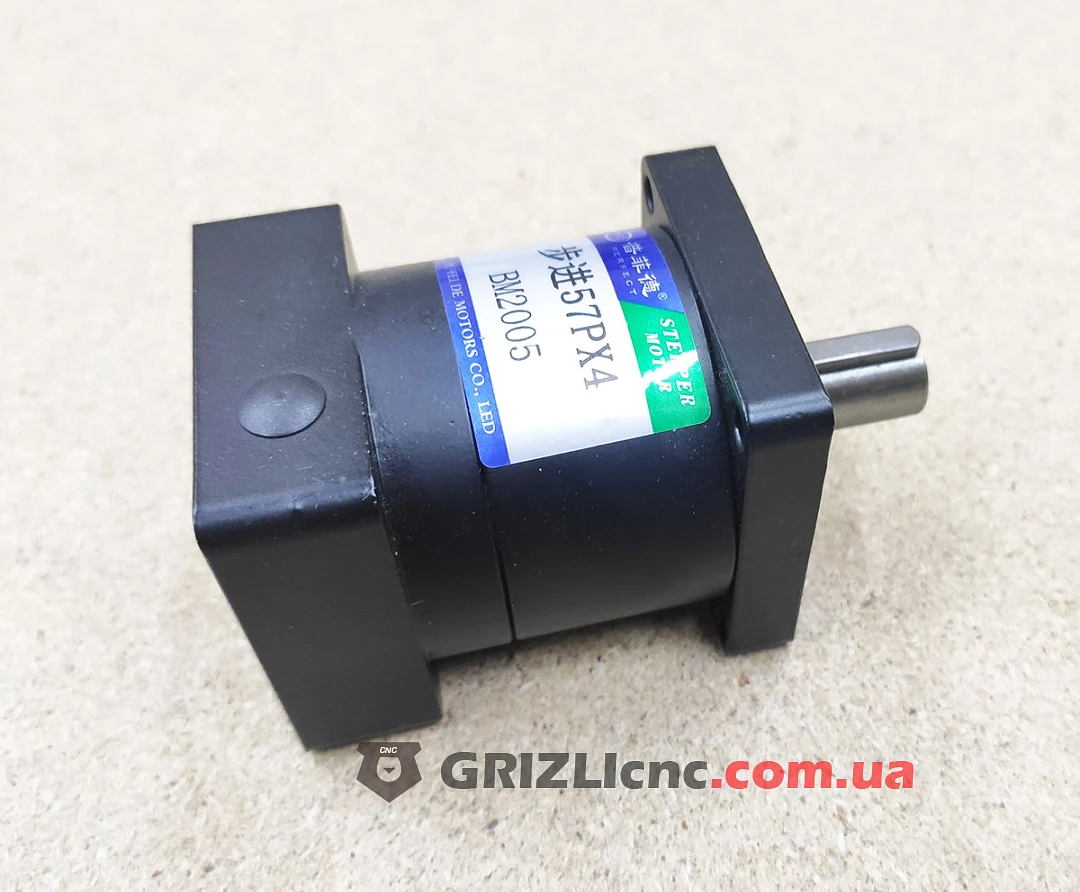

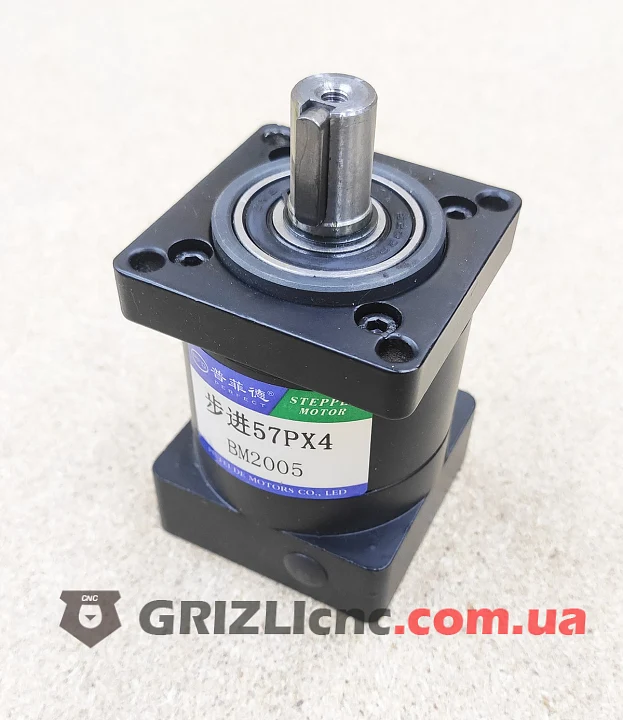

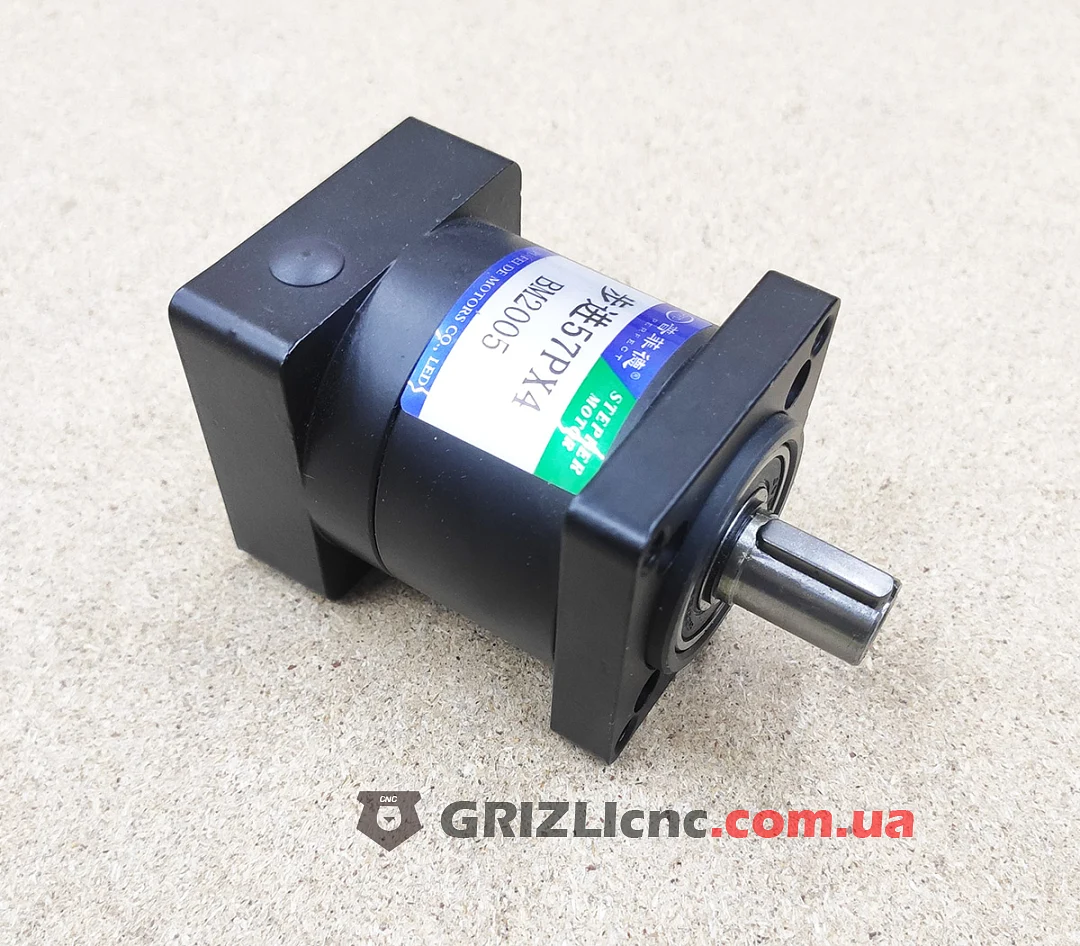

Высокоточный планетарный редуктор PX57 для шагового двигателя Nema23
Планетарный редуктор PX57 — это надежный и востребованный компонент для модернизации систем автоматизации, станков с числовым программным управлением (ЧПУ) и роботизированных комплексов. Разработанный специально для шаговых двигателей стандарта Nema23 (с крепежным фланцем 57 мм), этот механизм решает главную задачу мехатроники: многократно увеличивает крутящий момент на низких скоростях при сохранении компактных габаритов узла.
Что такое планетарный редуктор и в чем его особенность?
В отличие от классических червячных или цилиндрических передач, планетарный редуктор использует систему шестерен, которые вращаются вокруг центральной («солнечной») шестерни. Такая конструкция обеспечивает равномерное распределение нагрузки и обладает рядом уникальных механических свойств.
Главное конструктивное отличие серии PX57 заключается в соосности входного и выходного валов. Это позволяет монтировать редуктор на двигатель без смещения оси вращения, что критически важно при проектировании компактных и точных механизмов.
Технические характеристики модели PX57 (Редукция 1:6)
Данная модификация редуктора идеально сбалансирована для использования в полупрофессиональном и промышленном оборудовании, требующем точного позиционирования.
-
Тип механизма: Планетарный
-
Совместимость: Шаговые и сервошаговые двигатели Nema23 (фланец 57 мм)
-
Передаточное число (редукция): 1:6
-

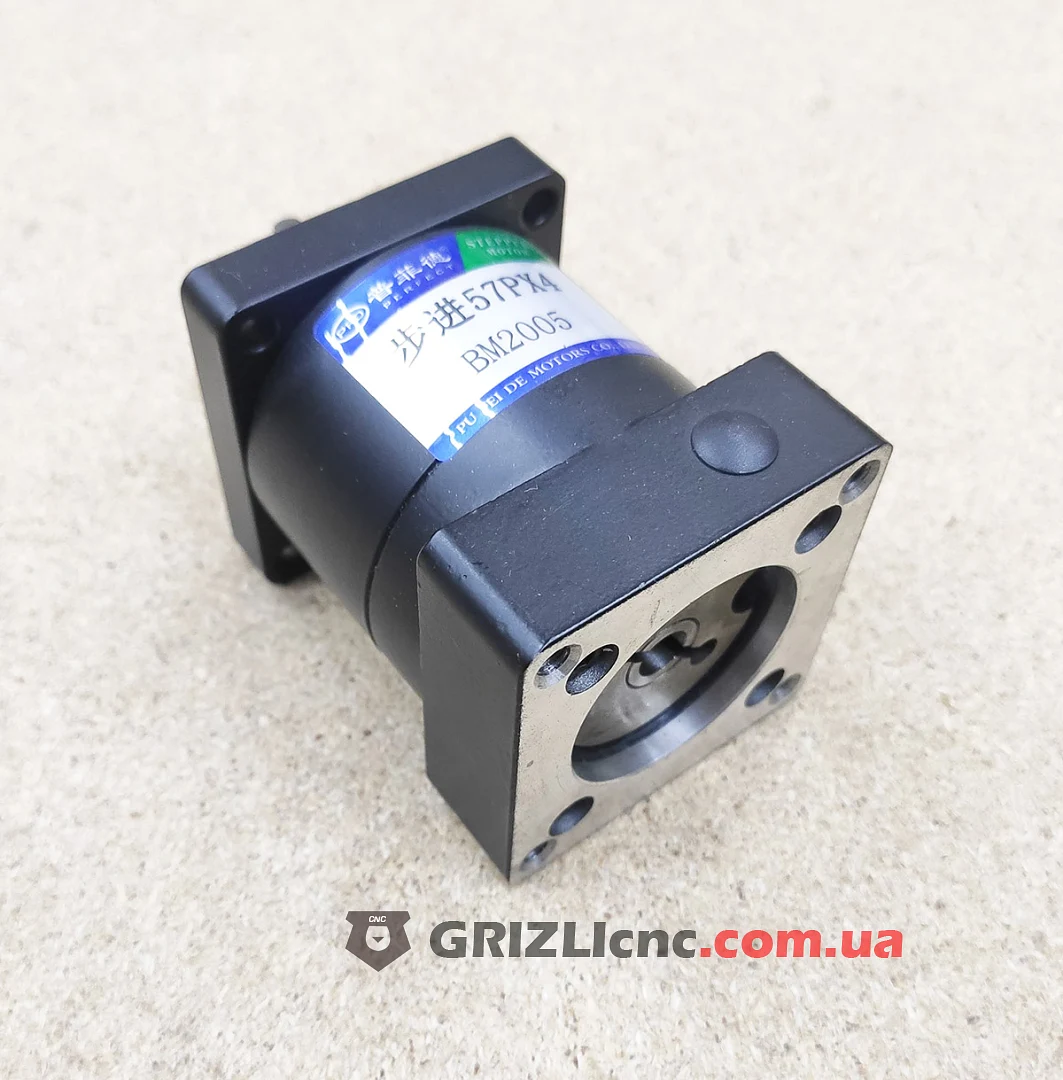

Диаметр входного отверстия: 8 мм (подходит для стандартных валов шаговых моторов)
-

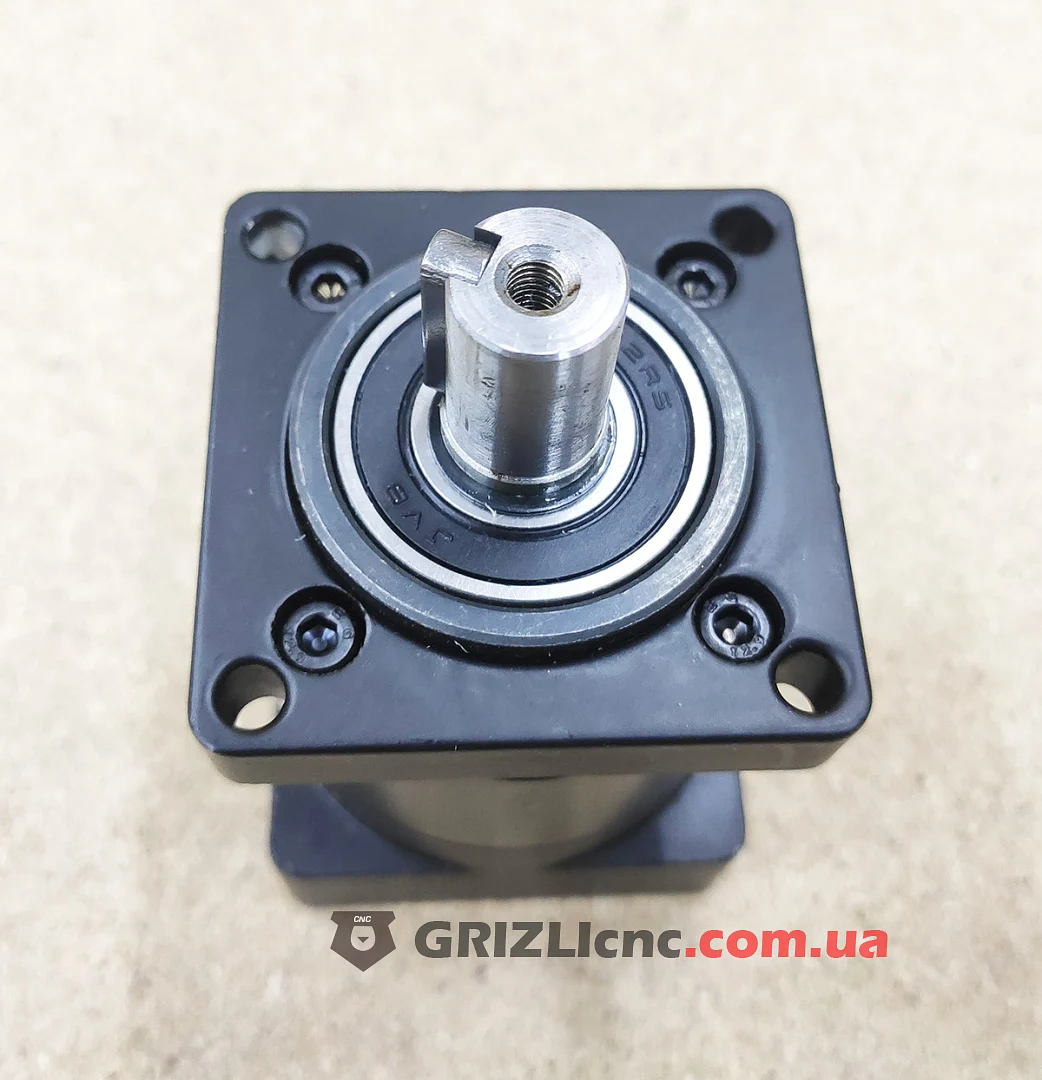

Выходной вал: 14 мм, оснащен шпонкой для надежной фиксации шкивов или муфт
-
Точность (люфт): Не более 1.2°
-
Эффективность (КПД): 90%
Ключевые преимущества использования PX57
Установка планетарного редуктора на шаговый двигатель дает инженеру или сборщику станков сразу несколько весомых преимуществ:
-
Многократное увеличение крутящего момента. За счет коэффициента редукции 1:6 двигатель способен перемещать значительно большие массы без пропуска шагов. Это актуально для тяжелых порталов фрезерных станков.
-
Высокий КПД. Планетарные редукторы теряют минимум энергии на трение (КПД составляет около 90%), благодаря чему двигатель не перегревается, а система работает максимально стабильно.
-
Снижение вибраций и резонанса. Редуктор выступает в роли механического демпфера. Он сглаживает микрошаги двигателя, делая ход каретки станка более плавным, что напрямую влияет на качество обработки деталей.
-
Удобный и быстрый монтаж. Модель имеет стандартизированные крепежные отверстия, поэтому установка на мотор Nema23 занимает всего несколько минут и не требует дополнительных переходных плит.
Сферы применения
Благодаря оптимальному соотношению цены, точности (люфт до 1.2°) и надежности, планетарные редукторы PX57 нашли широкое применение в следующих сферах:
-
Фрезерные и гравировальные станки с ЧПУ: для привода тяжелых осей (особенно по оси Z) и перемещения портала по зубчатой рейке.
-
Поворотные оси (4-я ось): для обеспечения мощного вращения и удержания заготовки.
-
Промышленная автоматизация и робототехника: в конвейерных лентах, манипуляторах и упаковочных автоматах, где требуется высокий крутящий момент.
-
Печатное оборудование и плоттеры: для точной подачи тяжелых материалов.
Как продлить срок службы редуктора?
Чтобы планетарный редуктор PX57 работал долго и без сбоев, при проектировании системы обращайте внимание на осевые и радиальные нагрузки. Выходной вал диаметром 14 мм рассчитан на серьезные усилия, однако использование качественных опорных подшипников на ответных валах поможет снять излишнюю нагрузку с самого редуктора. Также следите за соосностью при соединении выходного вала через муфту с ШВП (шарико-винтовой передачей).
