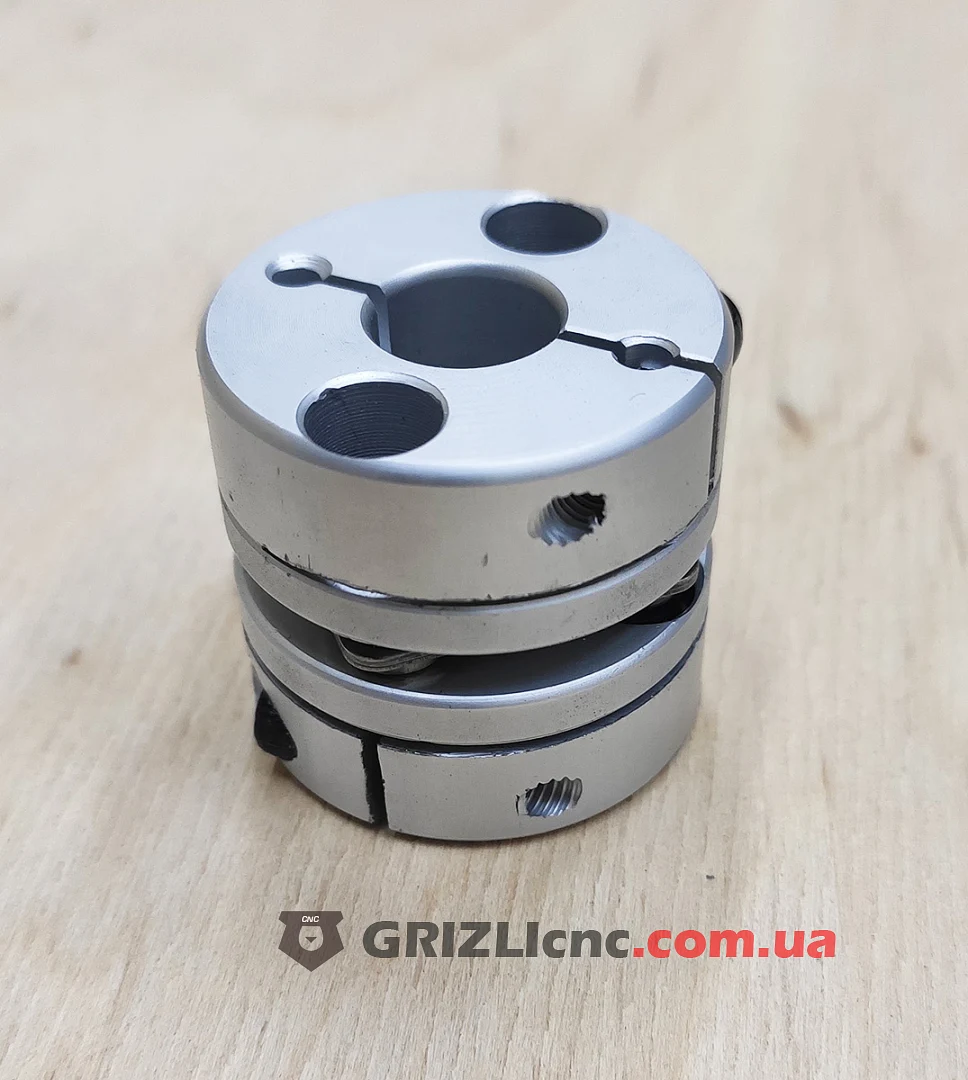

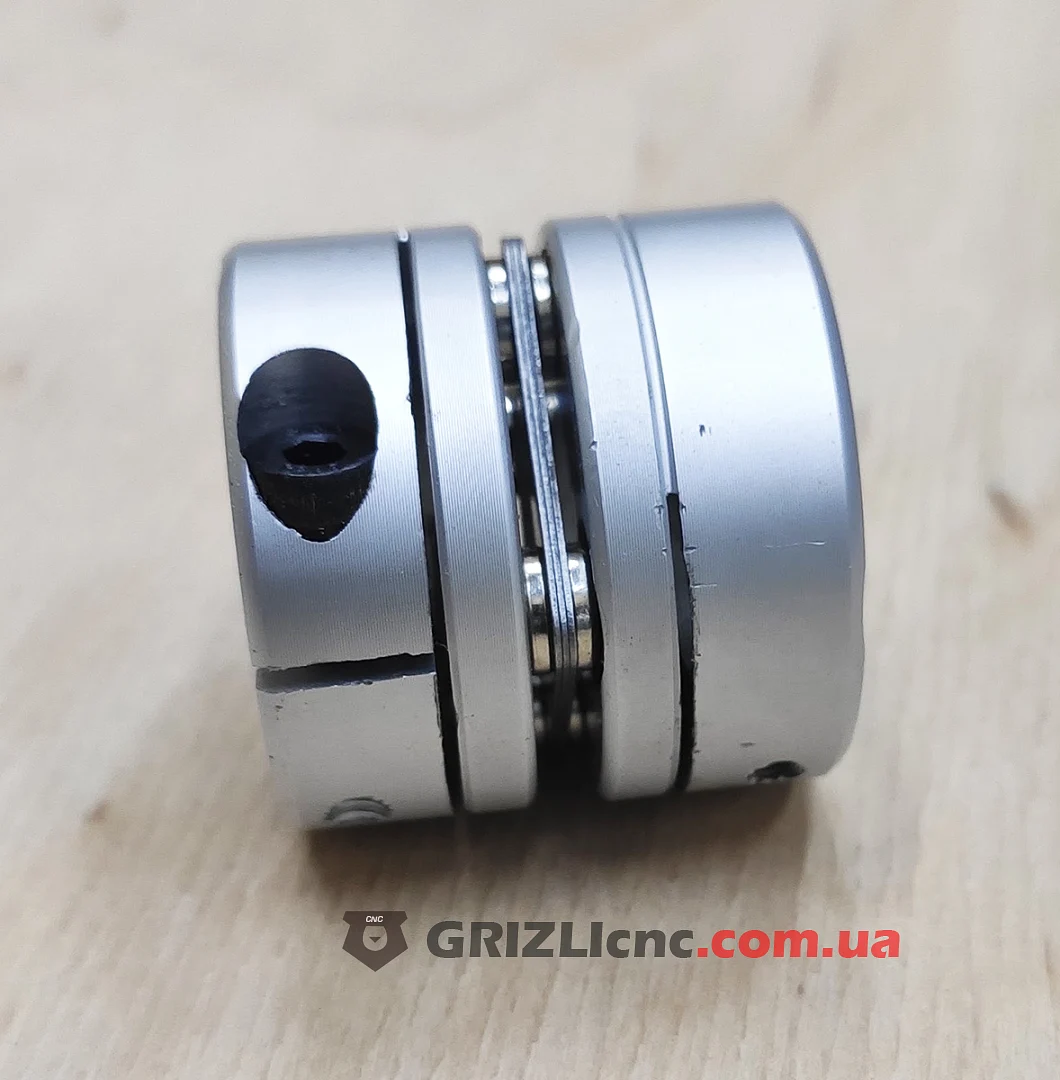

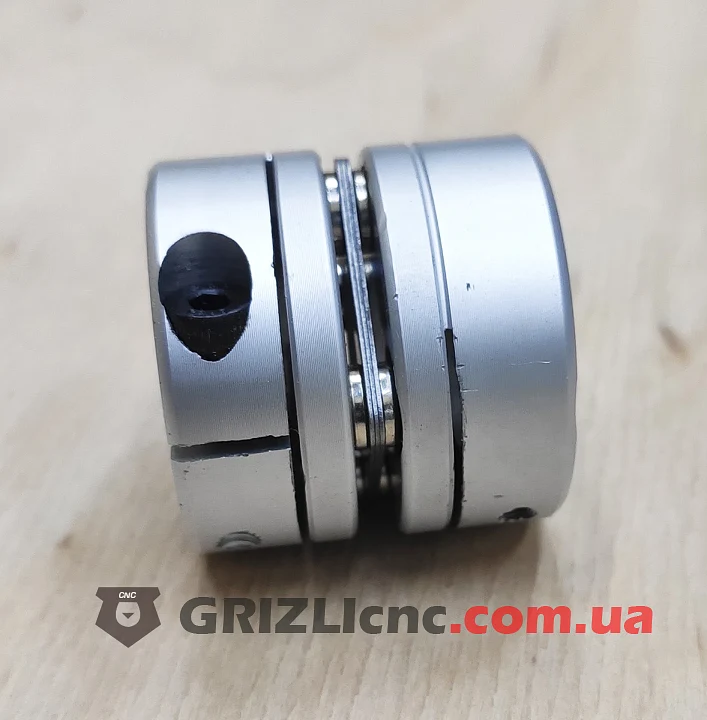

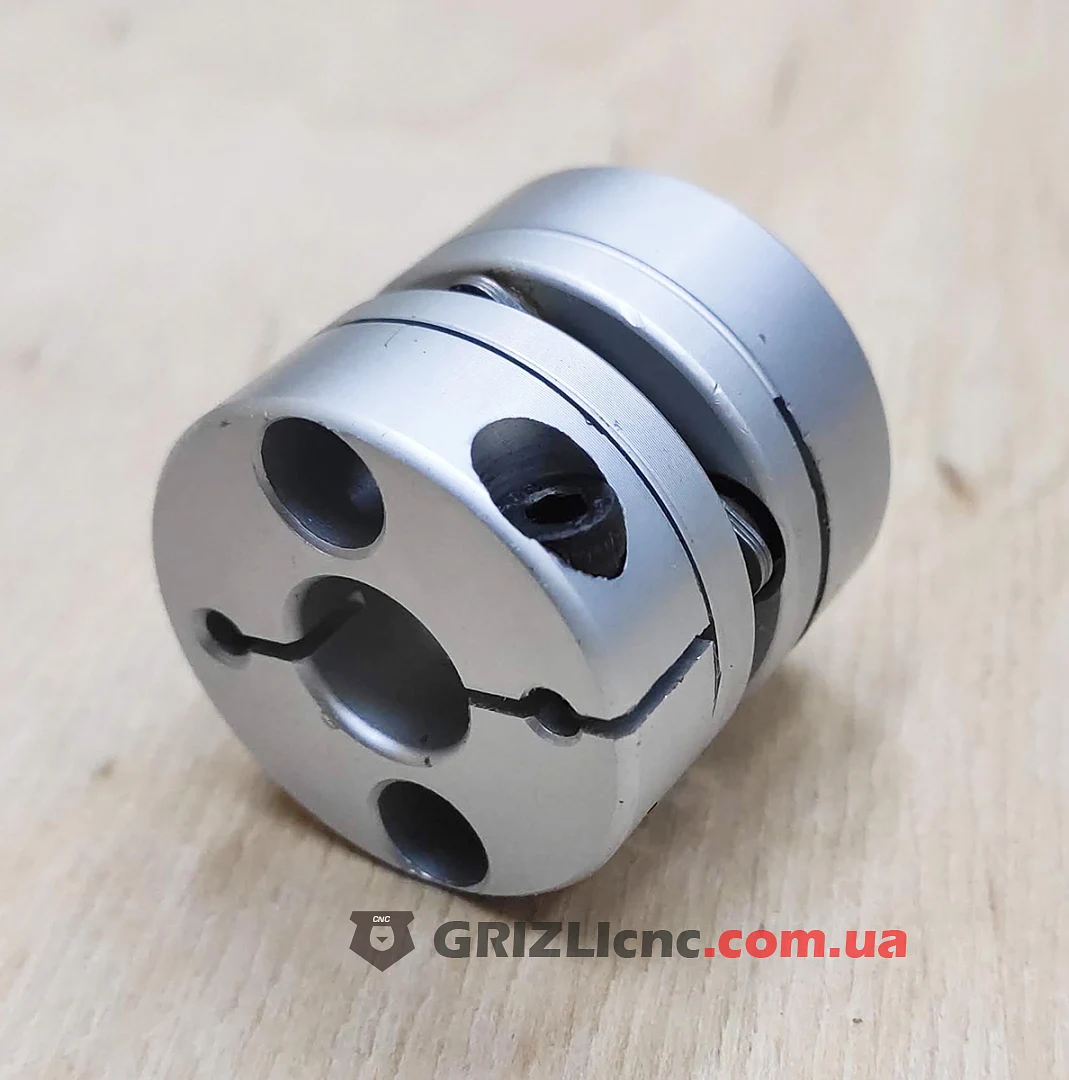

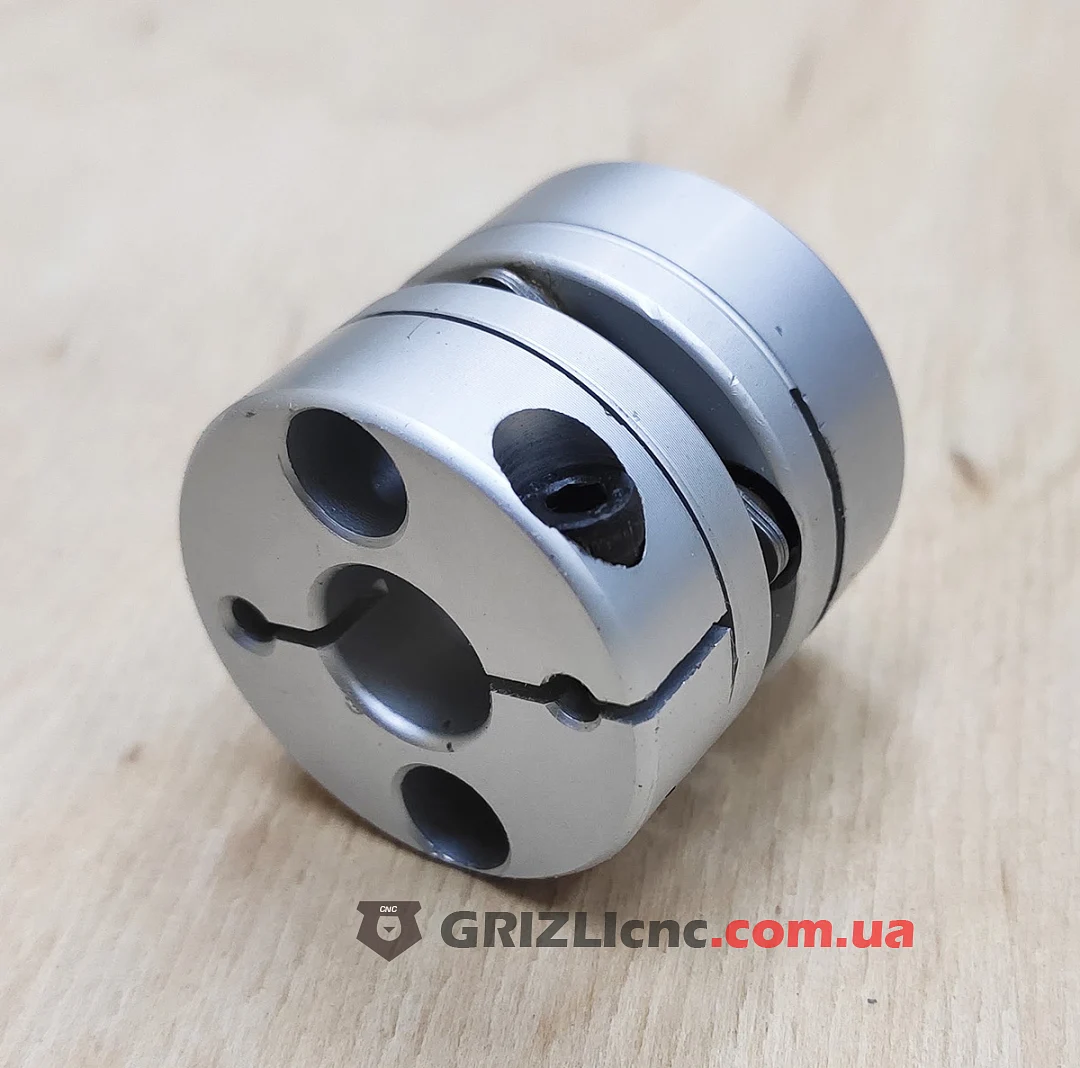

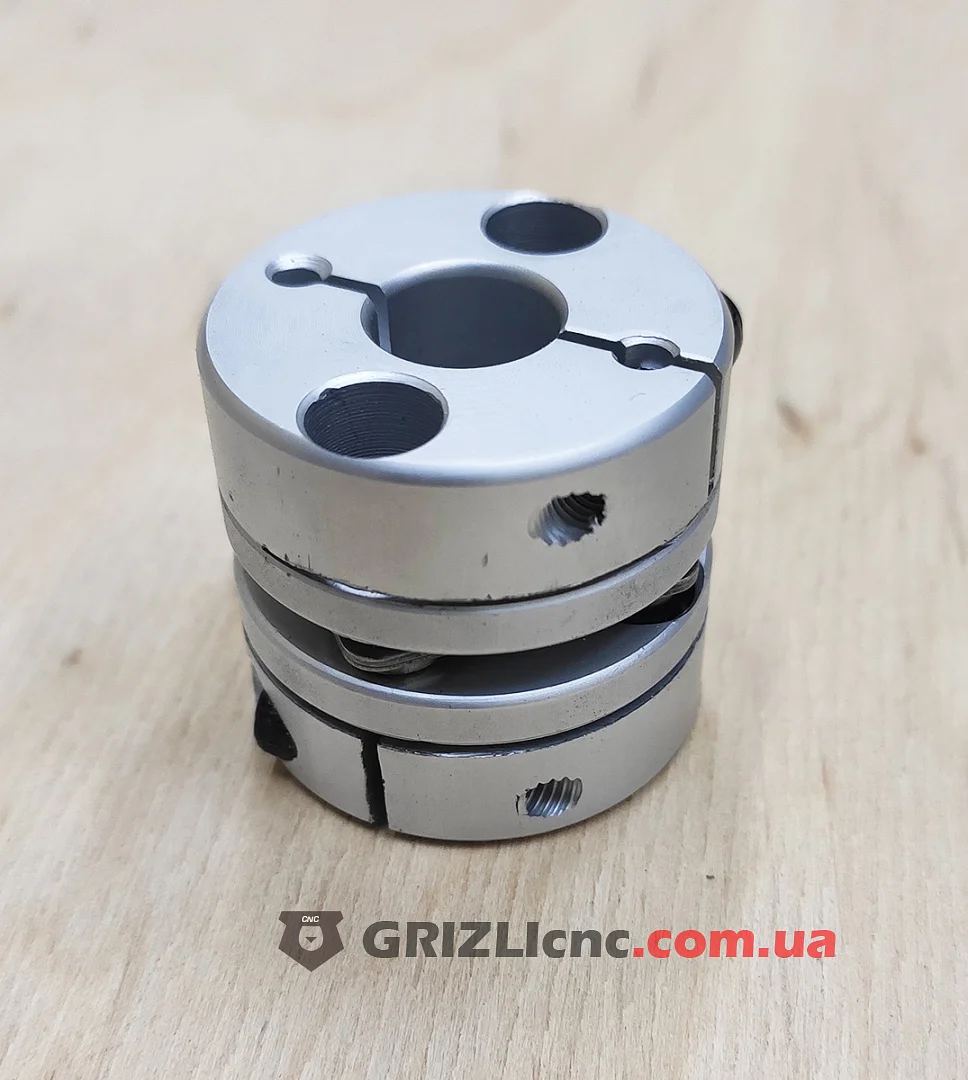

Мембранная муфта D34L32 диаметром 34 мм и длиной 32 мм соединяет два вала 12 мм. Две алюминиевые полумуфты связаны одним пакетом тонких стальных пластин-мембран. Каждая полумуфта зажимается на валу разрезным хомутом со стяжным винтом.
Как работает мембранная муфта
Момент передаётся через стальные мембраны, которые жёсткие на кручение, но гнутся из своей плоскости. Поэтому муфта не имеет углового люфта и жёсткая на кручение, как жёсткая муфта, и при этом допускает небольшую несоосность валов, как упругая. В ней нет полиуретановой звёздочки, которая изнашивается и меняет жёсткость с температурой.
Одинарная или двойная
Один пакет мембран изгибается как шарнир и компенсирует небольшую угловую несоосность и осевое смещение. Параллельное смещение осей одинарная мембранная муфта не компенсирует: для этого нужны два шарнира, как у двойной муфты, поэтому валы под неё выставляют точнее.
Сравнение с другими муфтами
Кулачковая муфта с полиуретановой звёздочкой гасит вибрации и прощает несоосность, но звёздочка податлива на кручение. Жёсткая муфта не имеет податливости, но требует точной соосности. Мембранная муфта сочетает жёсткость на кручение с компенсацией небольшой несоосности, поэтому её ставят на оси, где важна точность позиционирования при частых реверсах.
Рекомендации по установке
Мембраны тонкие, их нельзя перегибать: не тяните муфту за одну полумуфту и не используйте её для исправления большой несоосности, иначе пластины треснут. Выставьте двигатель и винт по оси, вставьте валы в полумуфты на всю глубину отверстий так, чтобы мембраны остались ровными, без осевого сжатия или растяжения, и затяните стяжные винты. После сборки проверьте, что вал вращается рукой без тугих мест на полном обороте.
