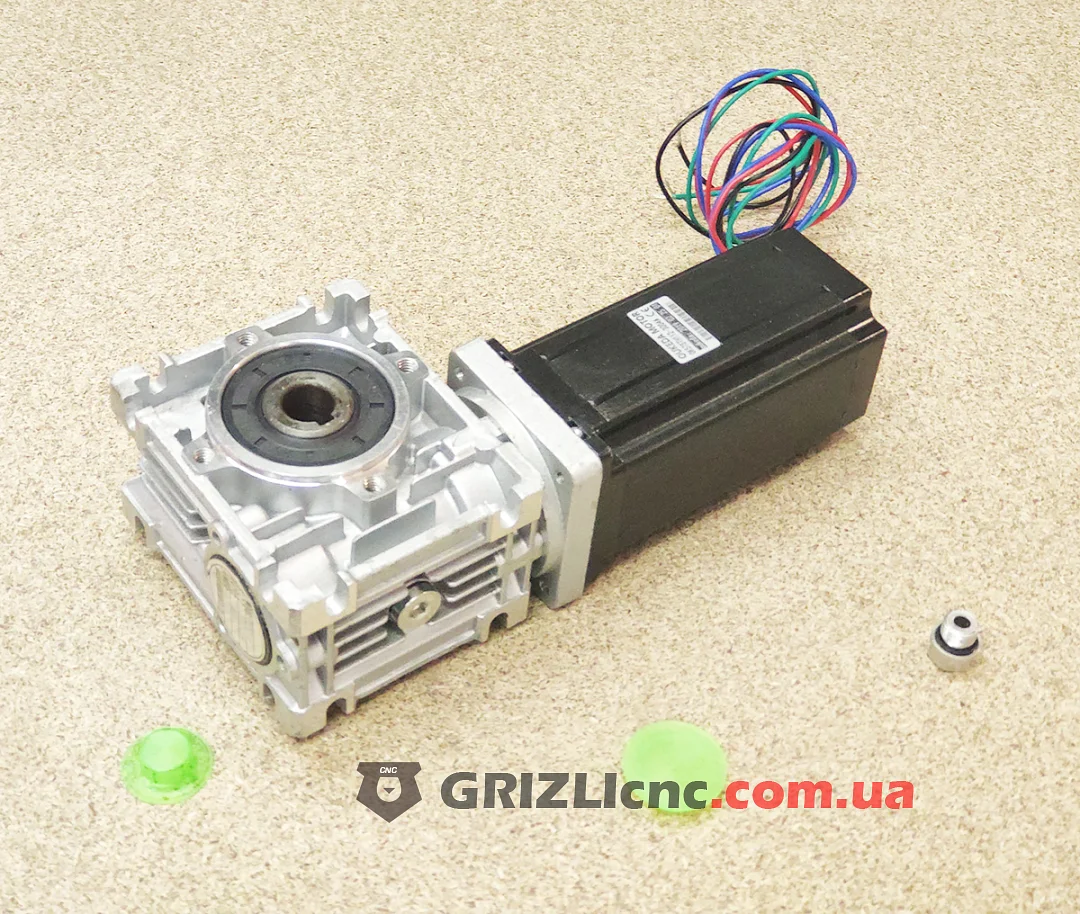

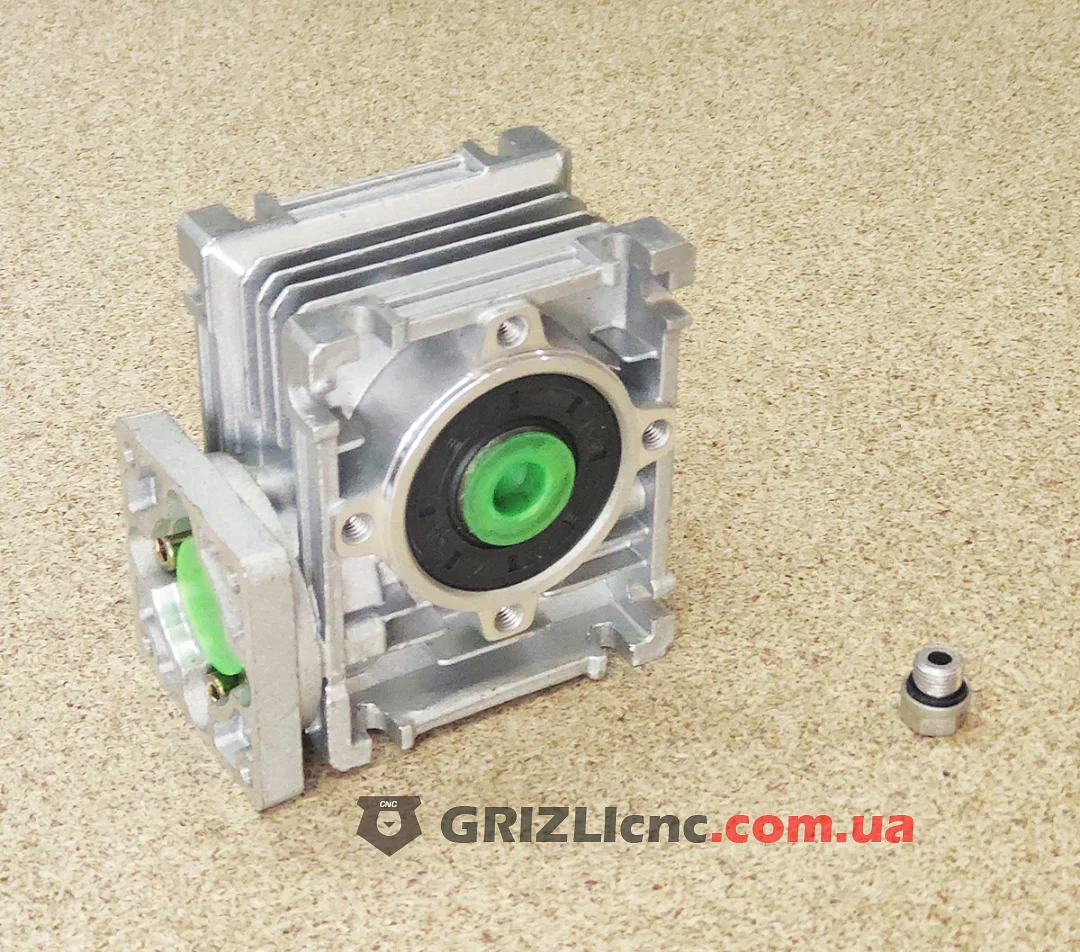

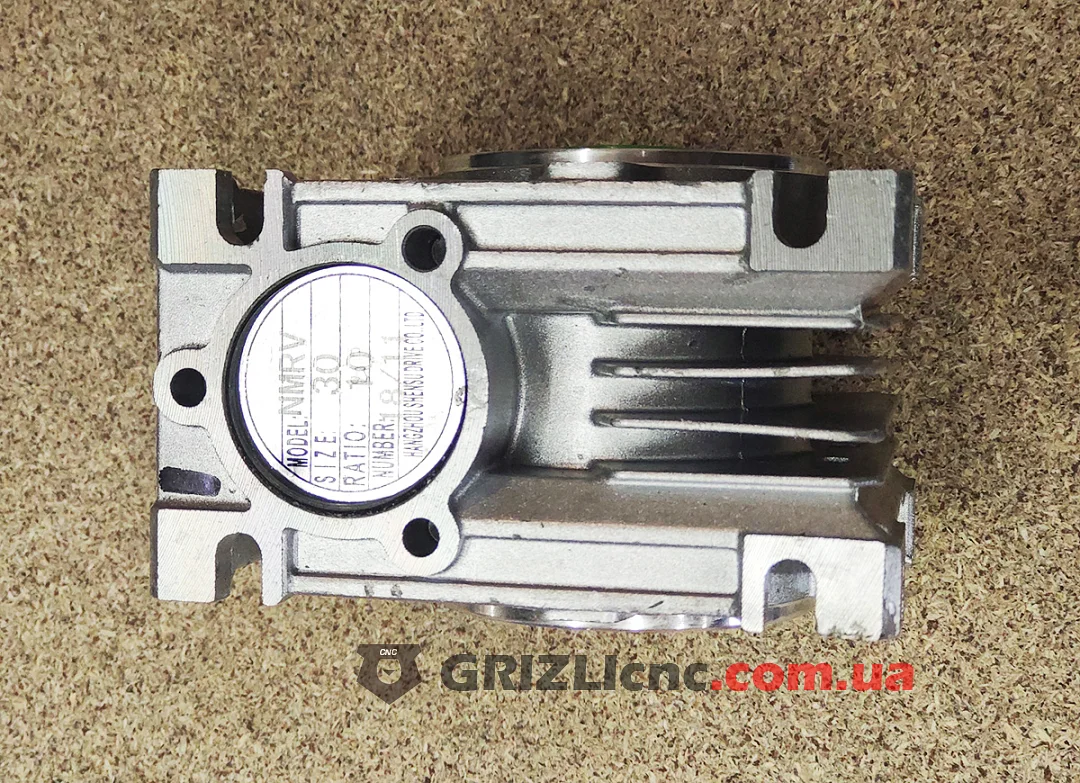

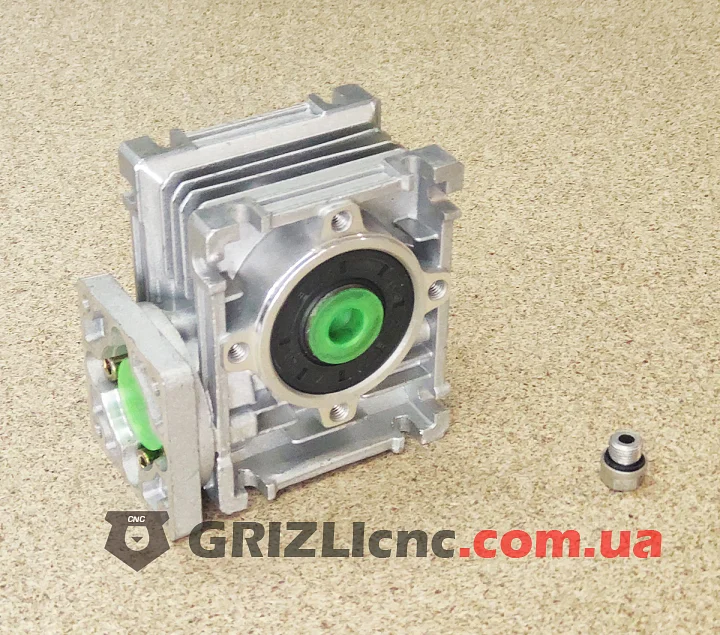

Одноступенчатый червячный редуктор NMRV30 с передаточным отношением 1:5 для шагового двигателя NEMA 23 с фланцем 57 мм. Корпус из алюминия, червяк стальной, венец бронзовый. Входной вал и полый выходной вал расположены под углом 90°.
Передаточное отношение и КПД
Скорость на выходе в 5 раз меньше скорости двигателя: 600 об/мин на входе дают 120 об/мин на выходе, полный шаг двигателя 1.8° превращается в 0.36°. КПД в движении по каталогу серии 0.87 при 1400 об/мин на входе, при трогании с места 0.72. На оборотах шагового двигателя КПД ниже табличного. КПД при трогании не ниже 0.5, поэтому нагрузка на выходе может провернуть редуктор и двигатель: положение держит ток двигателя или тормоз.
Допустимый момент
У распространённых NMRV30 с отношением 1:5 допустимый момент на выходе 18 Н·м. Момент двигателя на входе не должен превышать 18 / (5 x 0.87) = 4.1 Н·м. Это больше удерживающего момента двигателей NEMA 23 до 3 Н·м, они редуктор не перегрузят.
Посадка на двигатель и выход

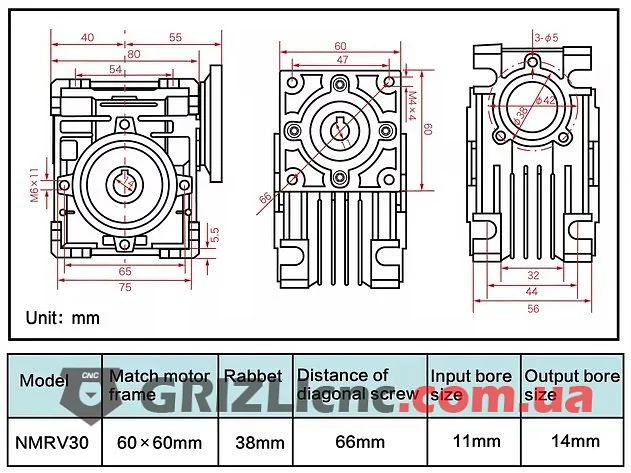

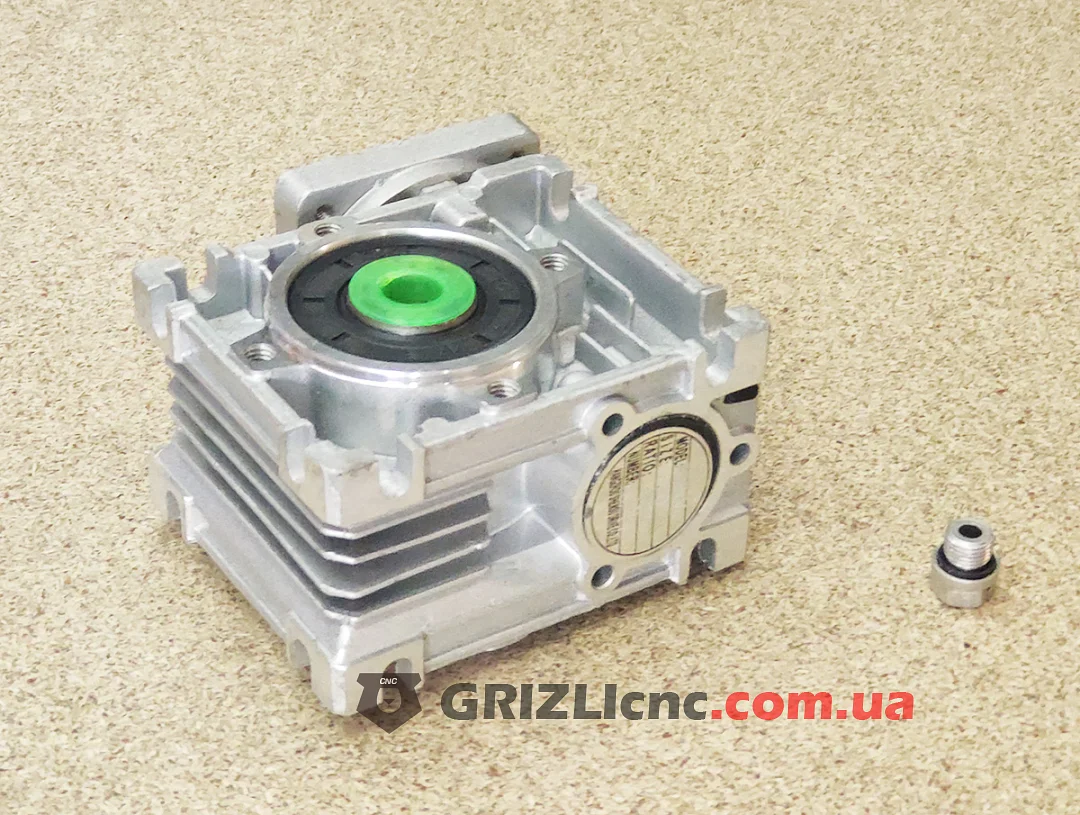

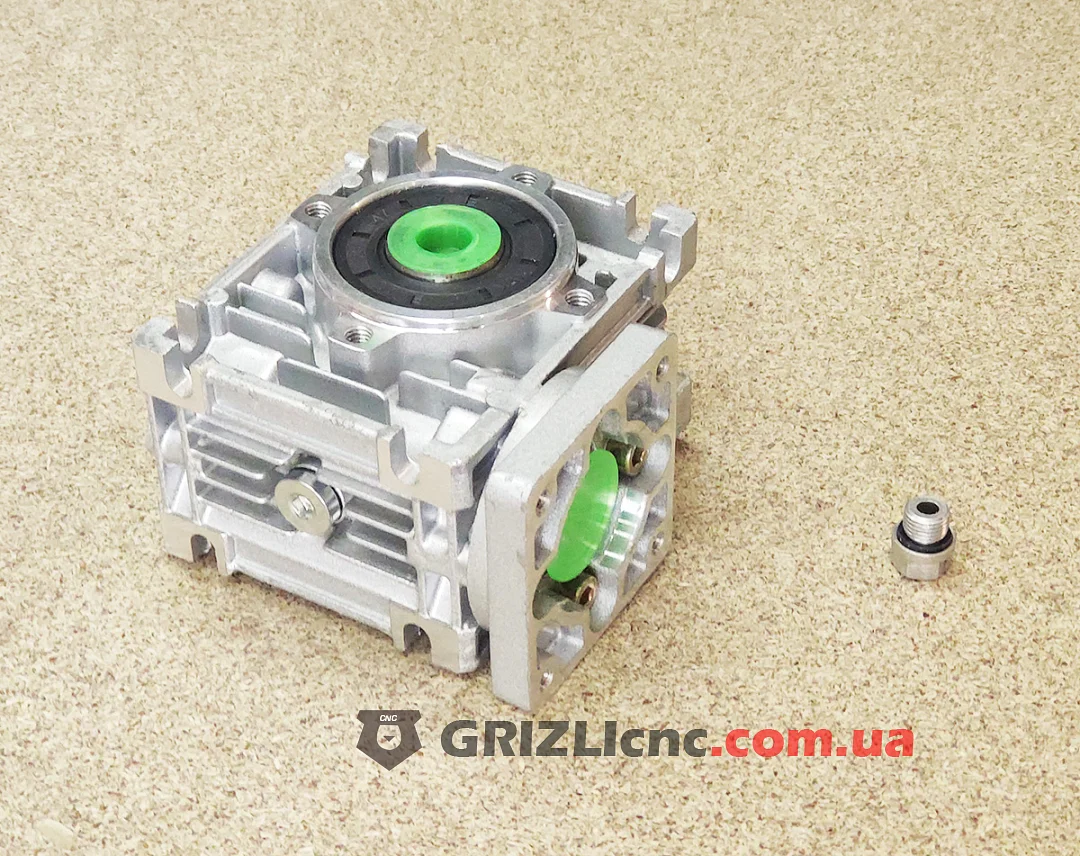

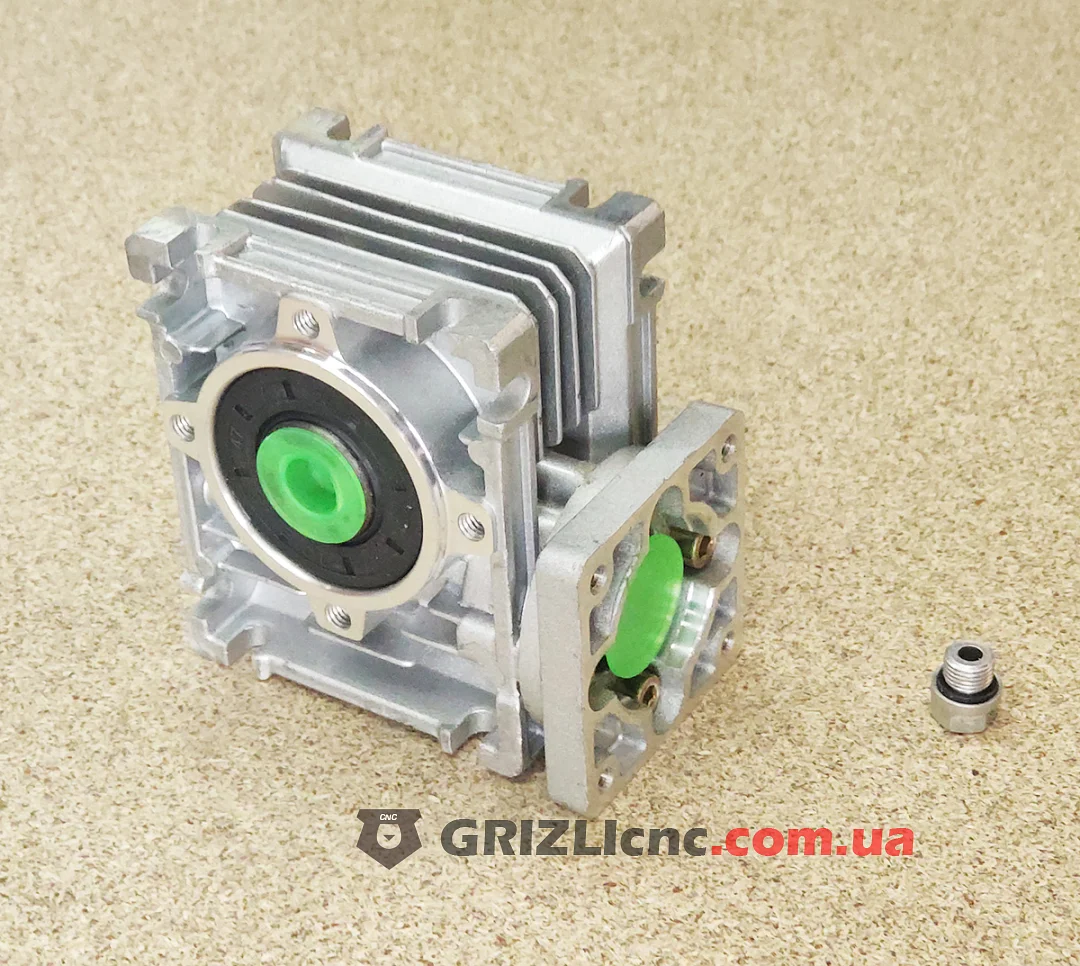

Входной фланец 60 x 60 мм под NEMA 23: четыре резьбовых отверстия M4 на расстоянии 47 мм, по диагонали 66 мм, посадка под буртик 38 мм. Входное отверстие 11 мм, вал двигателя 8 мм ставят через переходную втулку 11-8 со шпонкой, вал 6.35 мм к ней не подходит. Выход полый, отверстие 14 мм со шпоночным пазом: в него вставляют вал 14 мм со шпонкой или надевают редуктор на вал механизма. На гранях корпуса резьбовые отверстия M6 для крепления в разных положениях.
Где применять
Быстрые приводы с поворотом на 90°: конвейеры, подающие ролики, поворотные механизмы, где скорость важнее момента. Люфт выхода до 1.2°, поэтому для оси с частым реверсом и точным позиционированием лучше планетарный редуктор.
