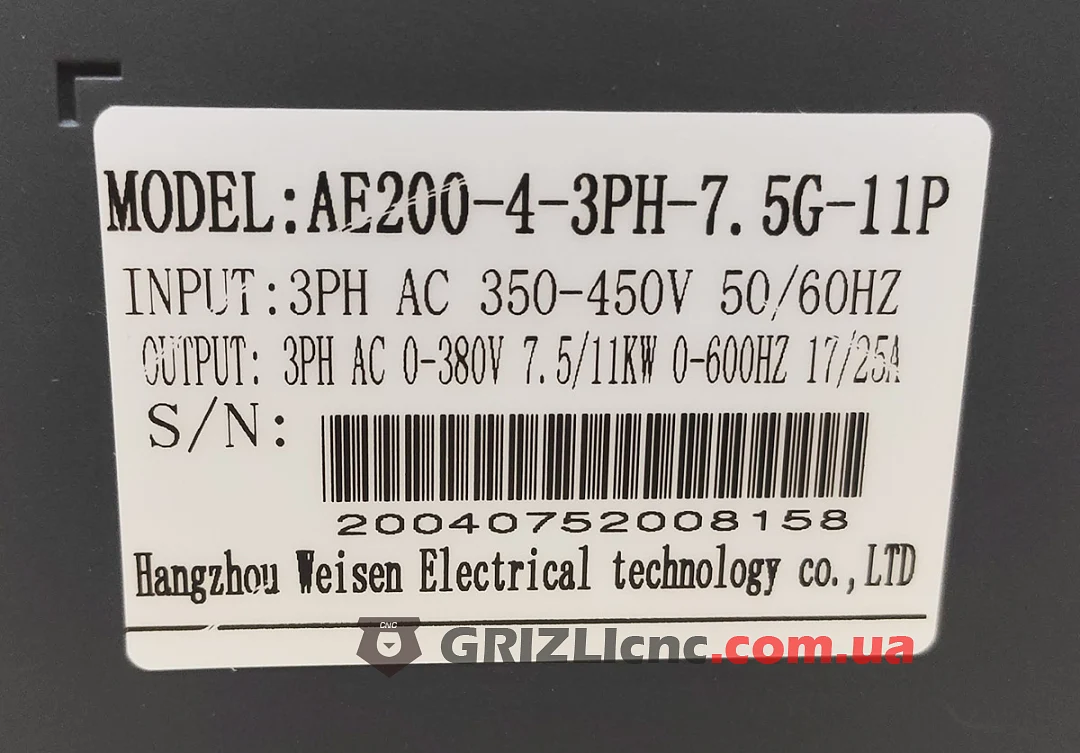

Частотный преобразователь YINGSHIDA AE200 7.5 кВт (модель AE200-4-3PH-7.5G-11P) питается от трёхфазной сети 380 В (350-450 В) 50/60 Гц и выдаёт на шпиндель три фазы 0-380 В с частотой 0-600 Гц. Номинальный выходной ток 17/25 А. На шильдике указано 7.5G-11P: 7.5 кВт в режиме постоянного момента (G) и 11 кВт для насосов и вентиляторов (P). Для шпинделя действует значение G.
Что такое частотный преобразователь YINGSHIDA AE200
Это преобразователь общего назначения для трёхфазных асинхронных двигателей. Он выпрямляет напряжение сети и собирает из него три фазы нужной частоты, поэтому шпиндель на 400 Гц можно запустить и плавно регулировать от сети 50 Гц. По руководству производителя серия работает в режиме V/f с частотой до 600 Гц и в режиме бессенсорного векторного управления до 300 Гц, частота несущей ШИМ 1-15 кГц, перегрузка 150% номинального тока в течение 1 минуты.
Для каких шпинделей и задач
Преобразователь подходит для шпинделей фрезерных станков ЧПУ на 380 В мощностью до 7.5 кВт и с номинальным током до 17 А, водяного и воздушного охлаждения. Частота до 600 Гц перекрывает шпиндели на 400 Гц: двухполюсный шпиндель на этой частоте даёт 24000 об/мин. Им можно питать и другие трёхфазные асинхронные двигатели на 380 В: насосы, вентиляторы, приводы станков.
Клеммы и управление

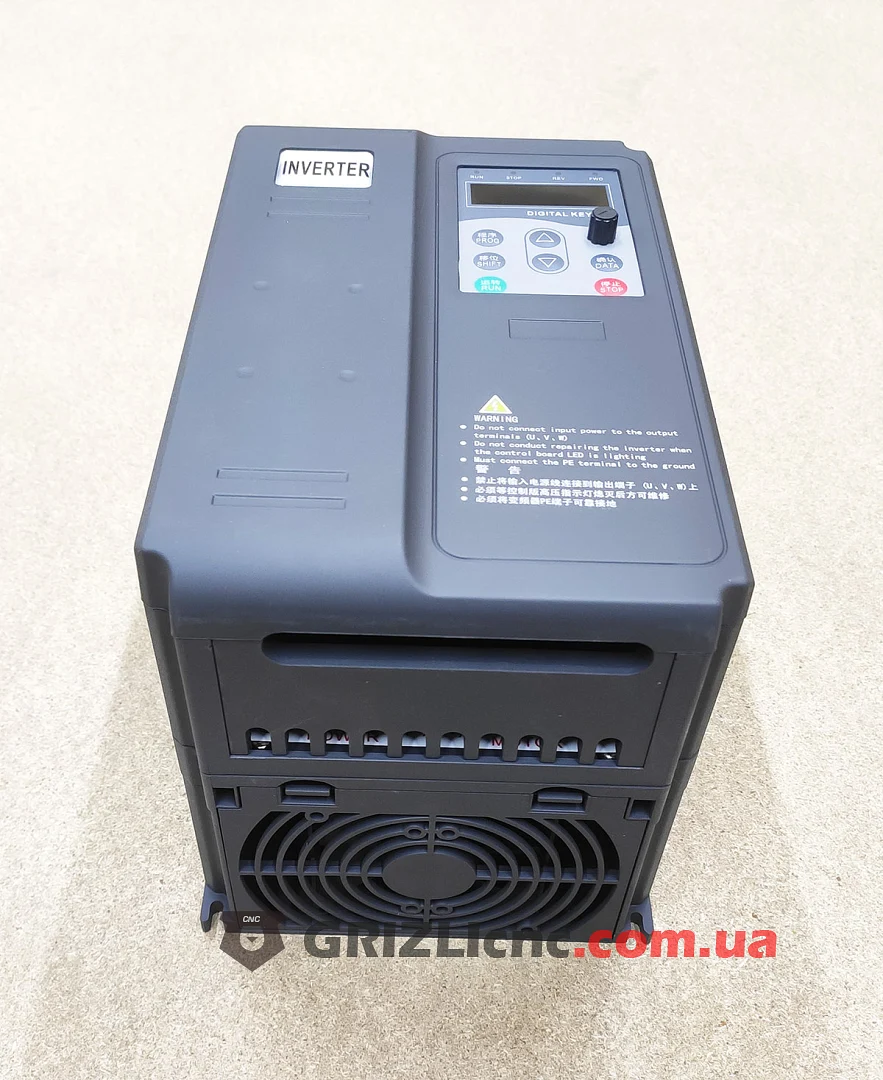

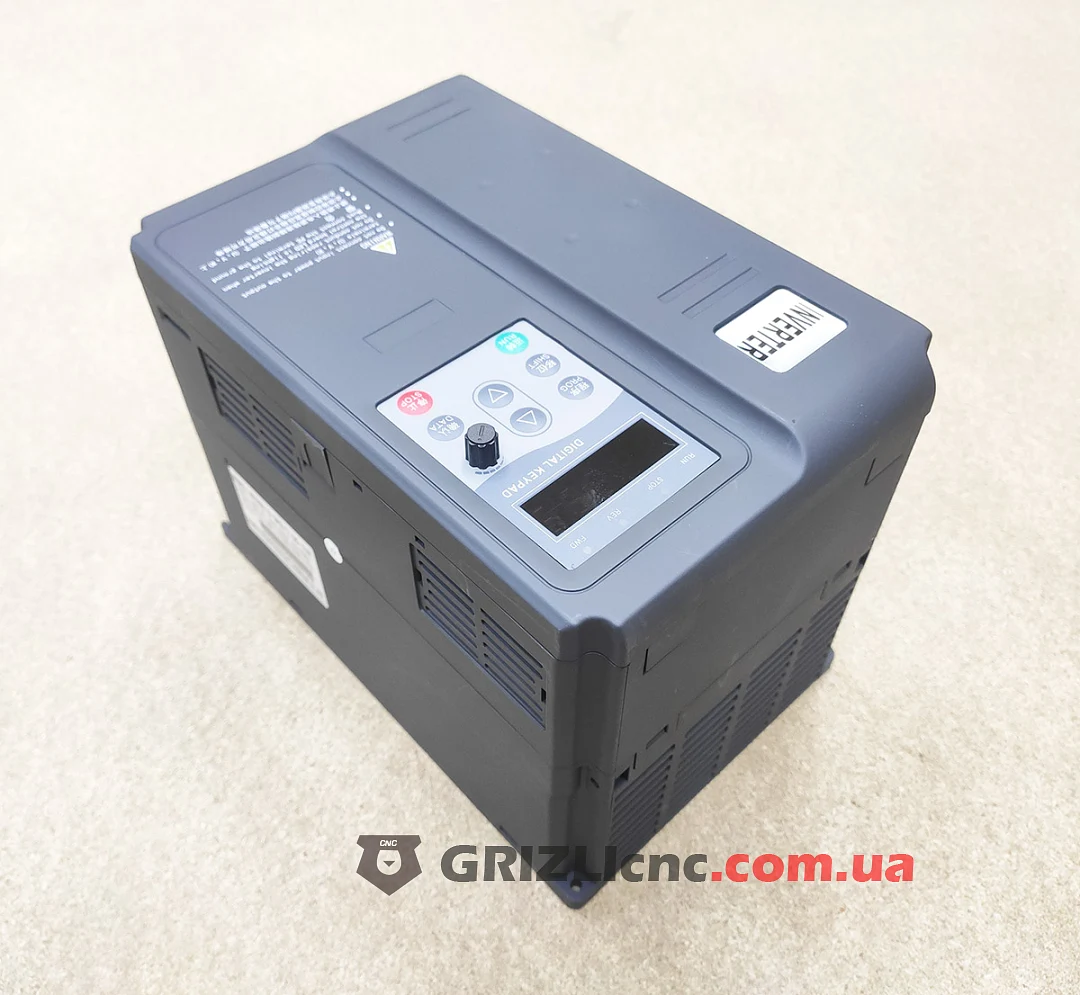

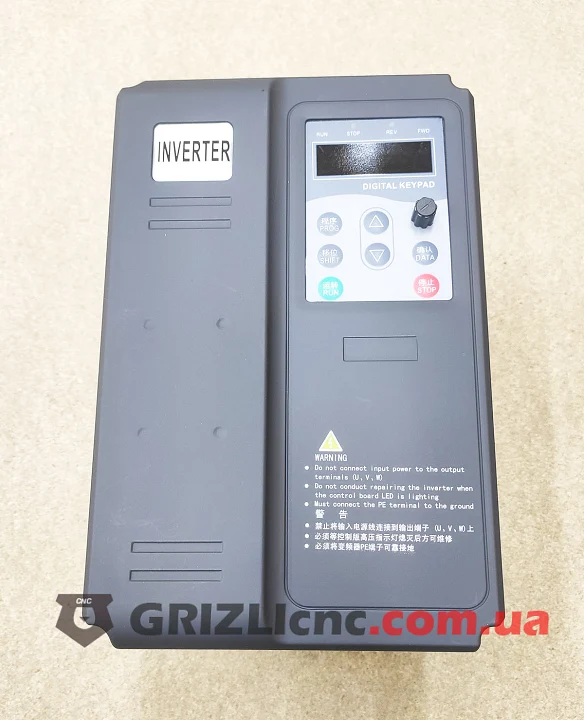

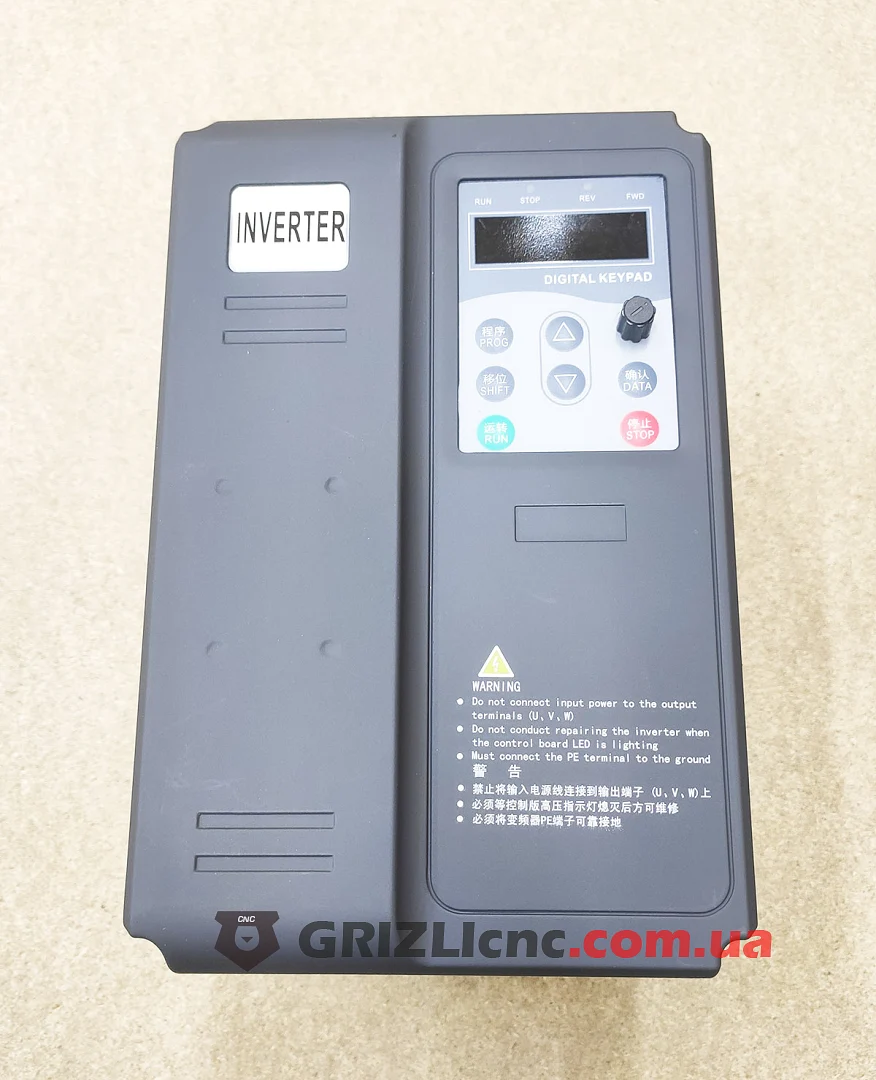

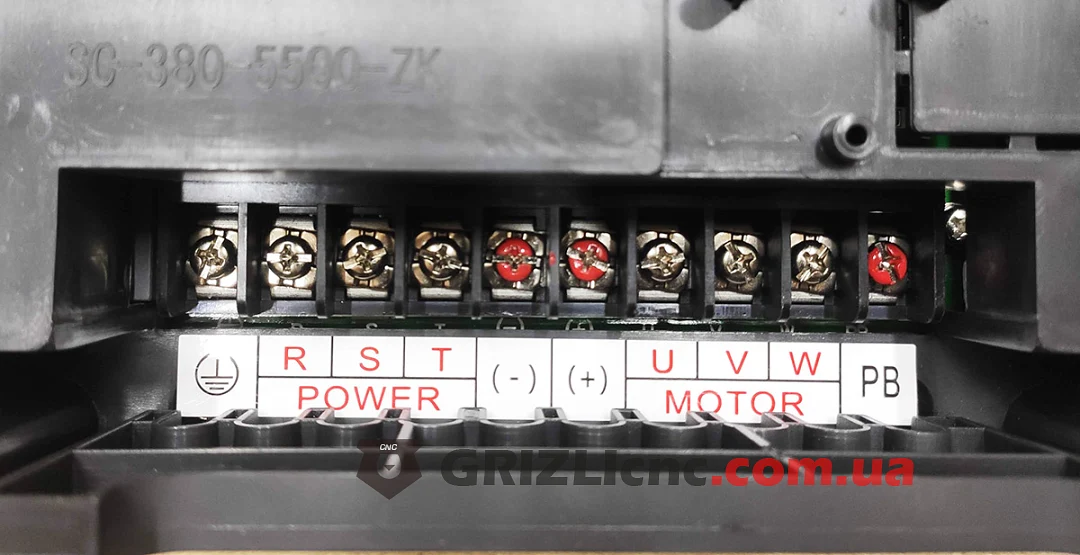

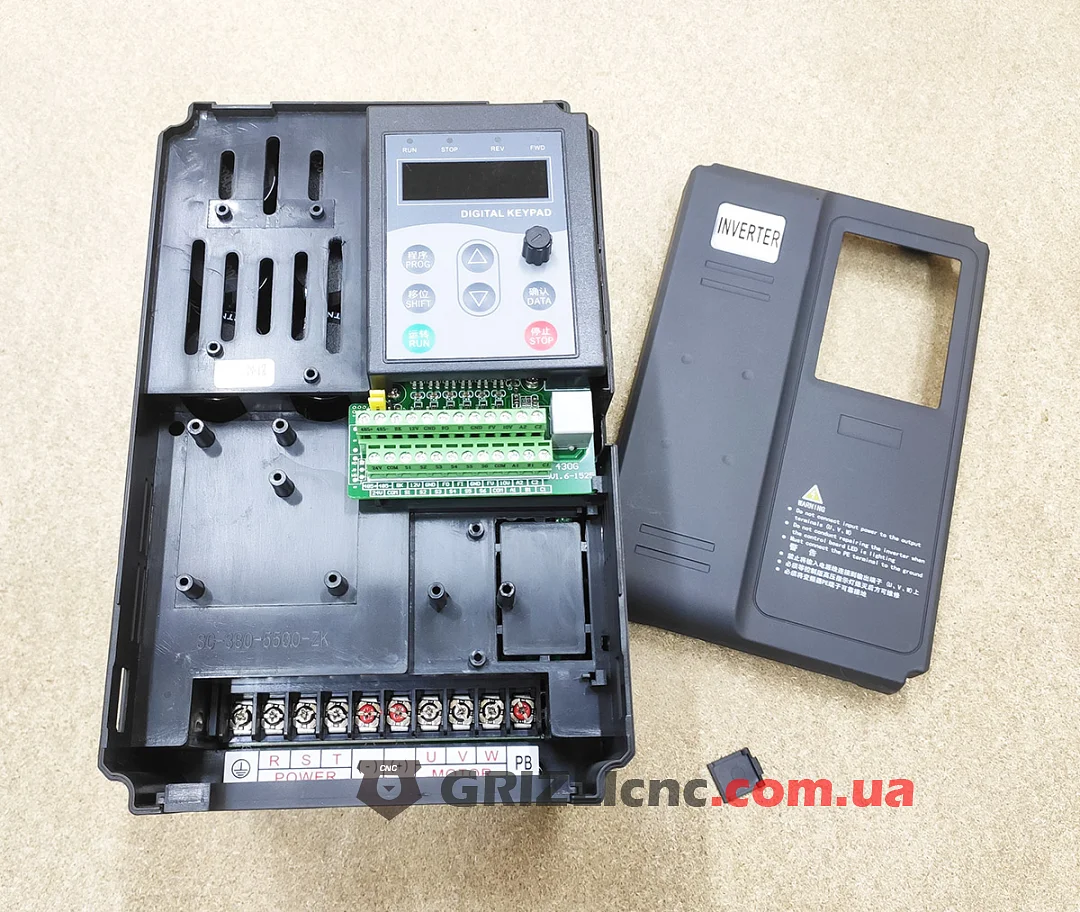

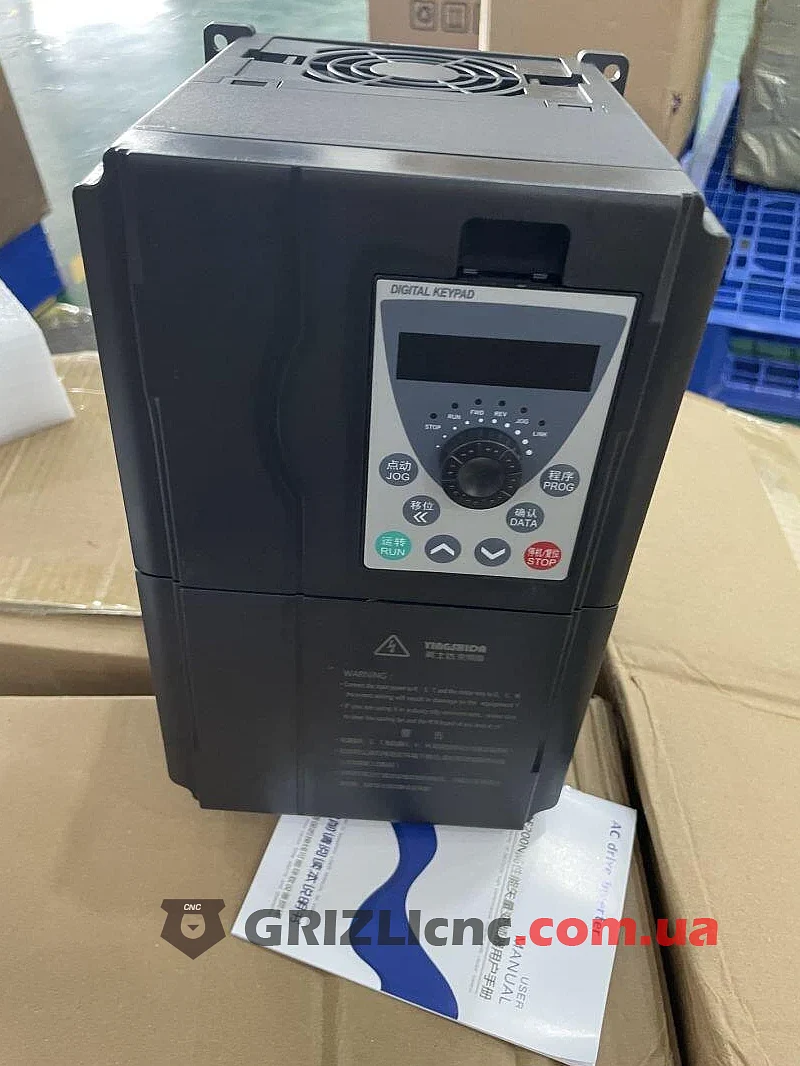

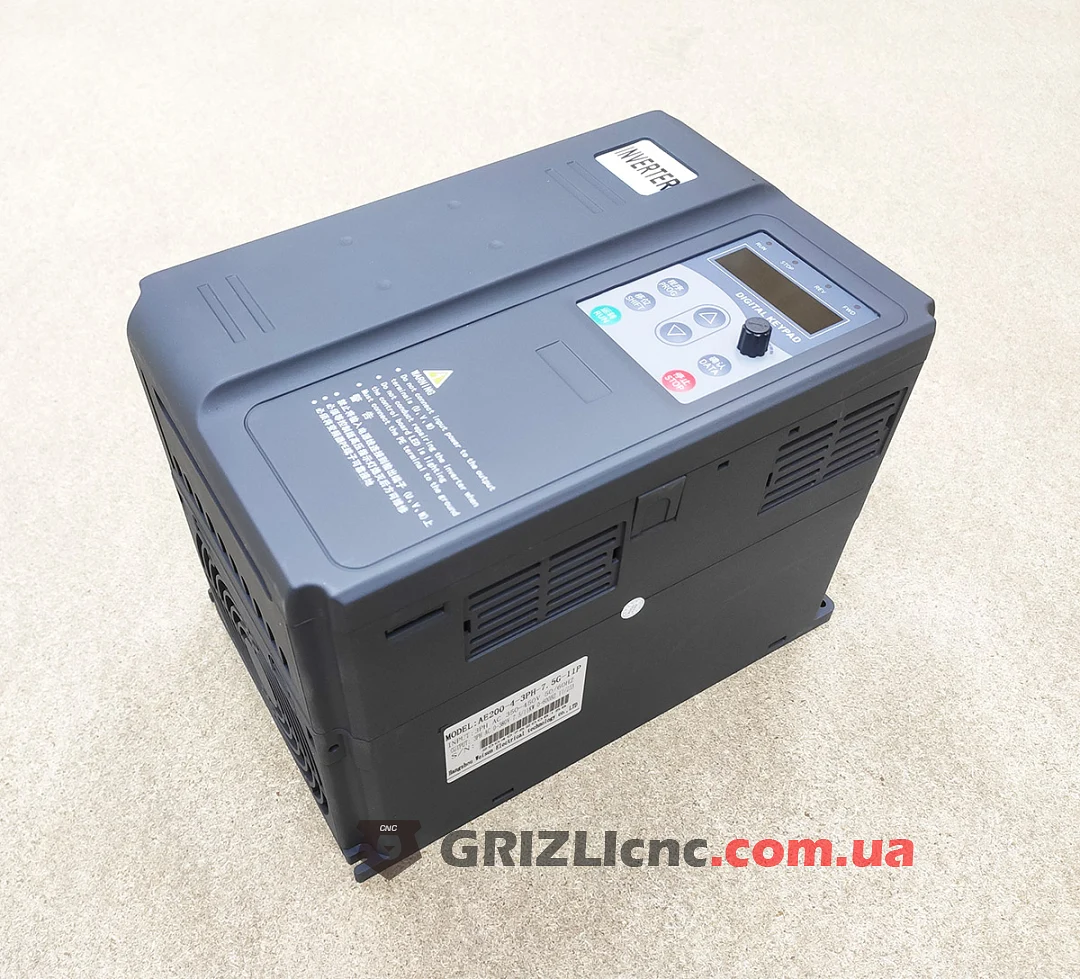

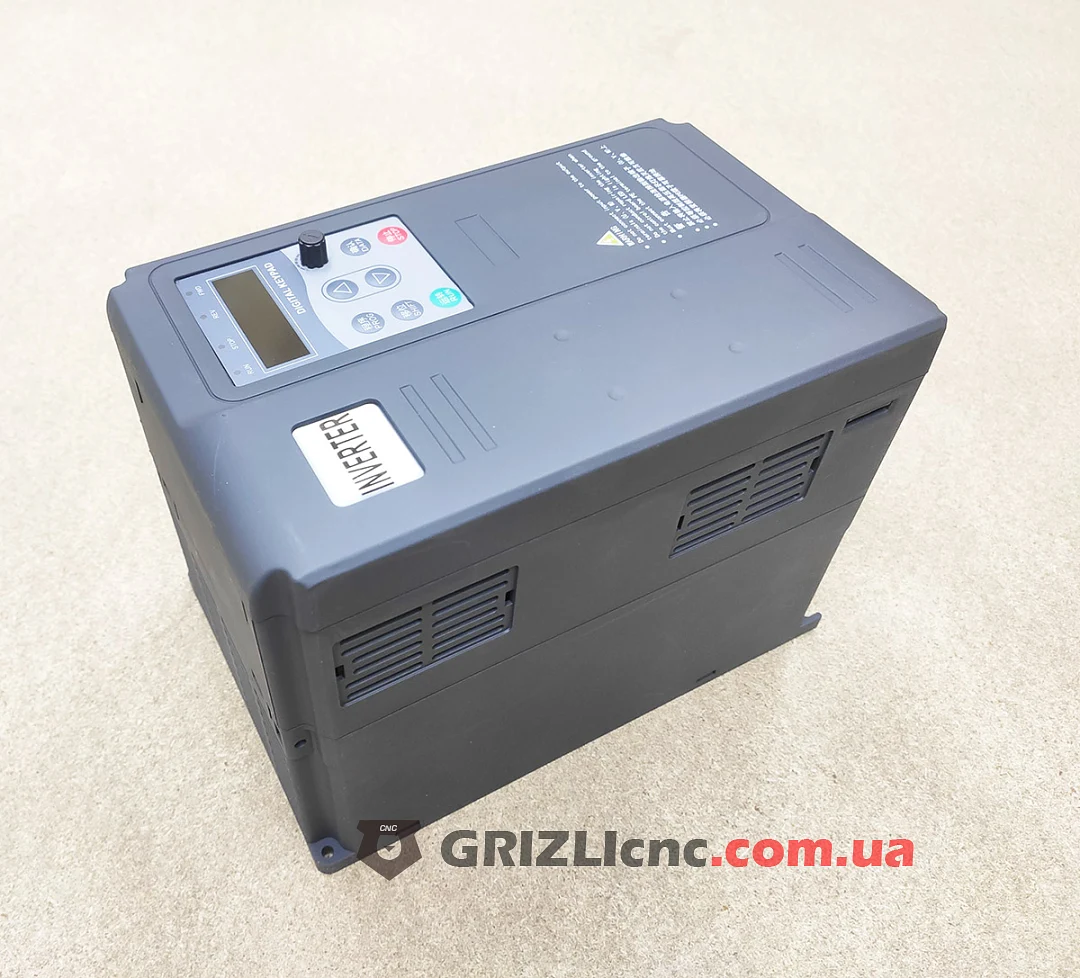

Силовые клеммы: вход R, S, T, выход на двигатель U, V, W, заземление и клеммы для тормозного резистора. Сеть подключают к клеммам R, S, T. На панели есть кнопки программирования, пуска RUN и остановки STOP и потенциометр для ручной регулировки частоты.

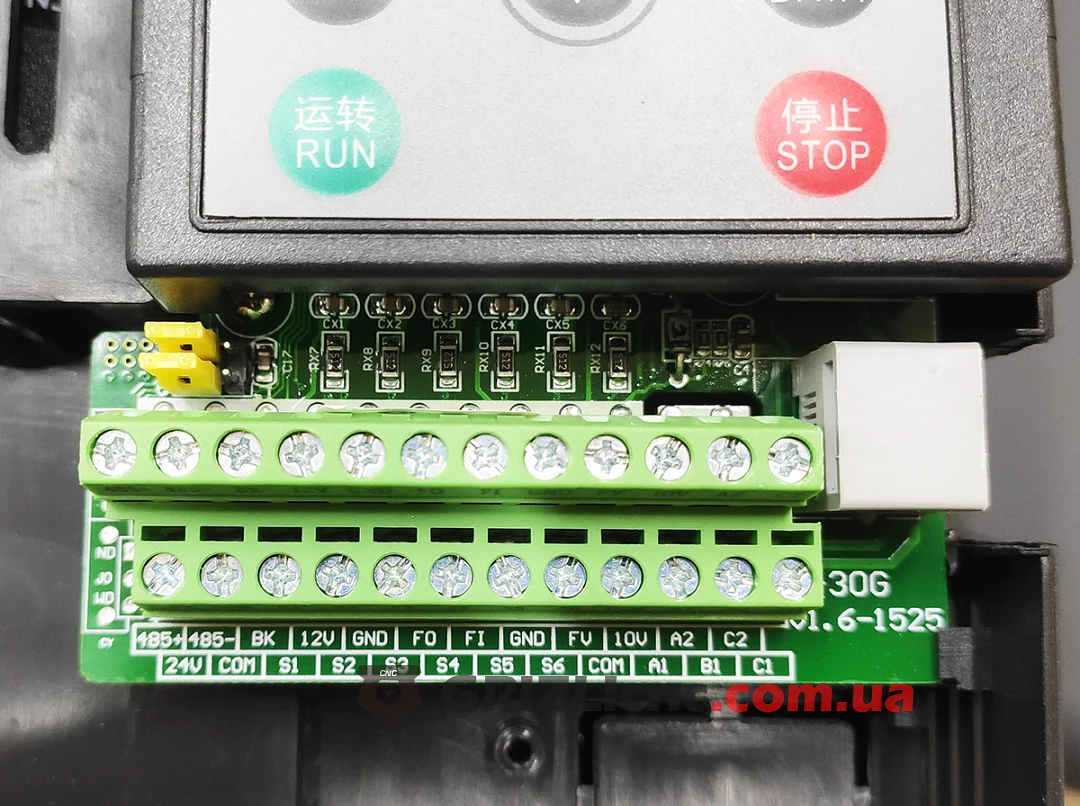

Управление от контроллера ЧПУ идёт через клеммы: FV это аналоговый вход 0-10 В для задания оборотов, S1 по умолчанию пуск вперёд, S2 пуск назад, COM общий провод. Есть токовый вход FI, аналоговый выход FO, питание 10 В для внешнего потенциометра и релейный выход A1, B1, C1 для сигнала аварии.
Пошаговый запуск, настройка параметров и схемы подключения описаны в статье Инструкция по запуску и подключению частотного преобразователя AE200 YINGSHIDA.
Преимущества
- Частота до 600 Гц с запасом для шпинделей на 400 Гц.
- Два режима: V/f для высокооборотных шпинделей и векторный для двигателей до 300 Гц.
- Задание оборотов с пульта, потенциометром или сигналом 0-10 В от контроллера.
- Защиты от короткого замыкания, обрыва фазы, перегрузки по току, перенапряжения, пониженного напряжения и перегрева.
- Встроенный ПИД-регулятор и до 16 скоростей для работы с насосами и другими приводами.
Рекомендации
- До первого пуска задайте максимальную и базовую частоту по шильдику шпинделя (400 Гц для шпинделя на 24000 об/мин), номинальное напряжение и ток двигателя. С заводскими 50 Гц шпиндель перегружается током.
- Для управления от ЧПУ выберите источник частоты «аналоговый вход» и источник команды пуска «клеммы».
- Кабель к шпинделю берите экранированный, четырёхжильный: U, V, W и PE. Корпус преобразователя обязательно заземлите.
- Устанавливайте преобразователь вертикально, со свободным местом не меньше 150 мм сверху и снизу и 50 мм по бокам.
- Если шпиндель нужно останавливать быстро и появляется ошибка перенапряжения, увеличьте время торможения или подключите тормозной резистор.
- Работы на клеммах начинайте не раньше чем через 10 минут после отключения питания.
