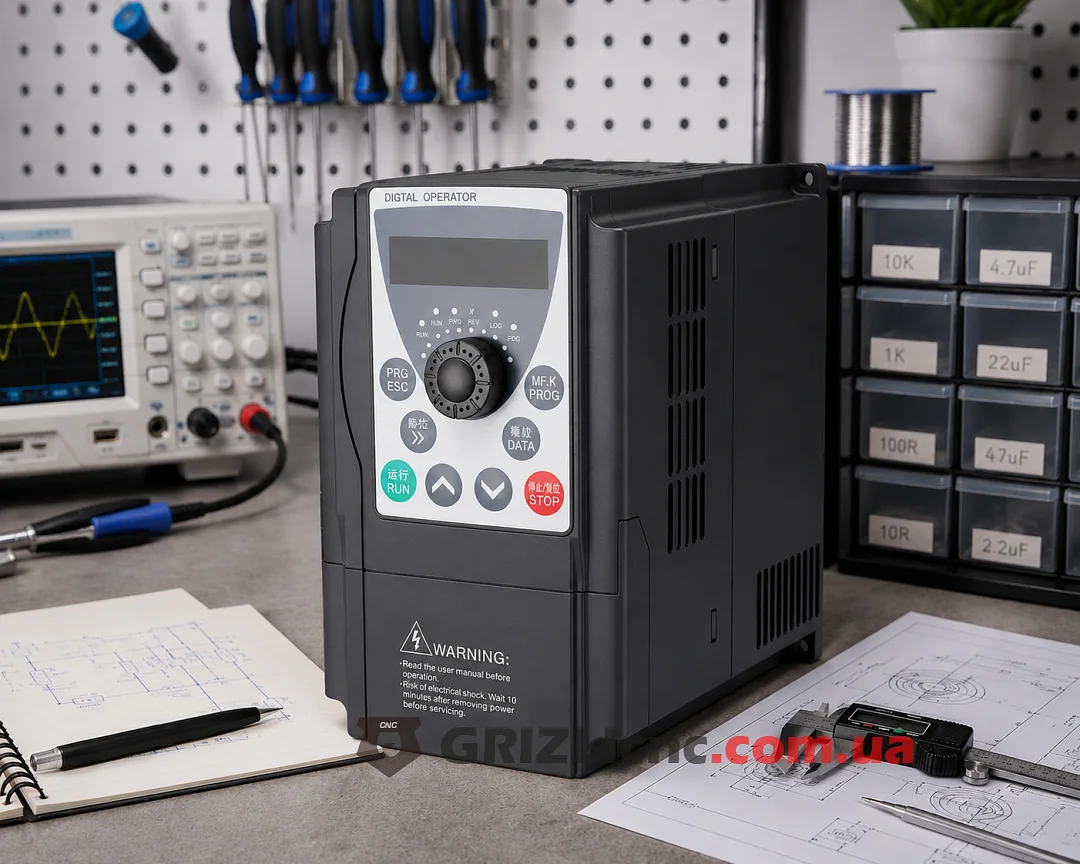

Список функций частотного преобразователя AE200 YINGSHIDA - Часть 4

16.07.2026

Список функций частотного преобразователя AE200 YINGSHIDA - Часть 4

Разделы для навигации по справочнику функций Частотного Преобразователя AE200

Часть 1 Программные функции P-000 - P-052
Часть 2 Программные функции P-053 - P-084
Часть 3 Программные функции P-085 - P-137
Часть 4 Программные функции P-138 - P-196



Продолжение таблицы функций

Параметр

Описание

Заводские установки

P-138

Защита от перенапряжения

0: Запрещено.


1: Разрешено.

0

P-139

Значение защиты от перенапряжения

110%~150%.

120%



Во время операций замедления фактическая скорость снижения скорости вращения двигателя может быть ниже выходной частоты из-за влияния инерции нагрузки. В это время двигатель подает питание на преобразователь частоты, вызывая повышение напряжения на шине. Если меры не будут предприняты, то возникшее сбой напряжения в шине вызовет операцию отключения частотного преобразователя. Функция защиты от перенапряжения может определять напряжение на шине во время работы и сравнивать ее с точкой избыточного давления, определенной P-139 (относительно стандартного напряжения на шине). Если оно превышает точку превышения давления останова, выходная частота остановит снижение. Когда снова обнаруживается, что напряжение на шине ниже точки избыточного давления останова, оно продолжит операцию замедления.



Продолжение таблицы функций

Параметр

Описание

Заводские установки

P-140

Авто-текущий уровень ограничения

100~200%

120%

P-141

Коэффициент просадки частоты для ограничения тока

0.00〜100.00Гц/с

10.00Гц/с



Во время работы преобразователя частоты фактическая скорость нарастания скорости вращения двигателя ниже скорости нарастания выходной частоты из-за чрезмерной нагрузки. Если меры не будут предприняты, то возникшая ошибка перегрузки по току шины вызовет операцию отключения утройства. Функция отключения по максимальному току может обнаруживать ток при работе ПЧ и сравнивать его с точкой ограничения тока, определенной P-140. Если точка уровня ограничения тока превышена, выходная частота будет уменьшаться в соответствии со скоростью снижения частоты сверхтока. Когда выходной ток снова будет ниже, чем точка уровня ограничения тока, нормальная работа будет восстановлена



Продолжение таблицы функций

Параметр

Описание

Заводские установки

P-142

Адрес локальной связи

1 ~ 247, 0 - широковещательный адрес. Когда ведущий готовится к кадру, а адрес ведомого устанавливается равным нулю, то есть широковещательный адрес. Все ведомые на шине MODBUS примут кадр, но ведомые не будут отвечать. Обратите внимание, что адрес ведомого не может быть установлен равным нулю. Главный коммуникационный адрес является уникальным в коммуникационной сети, что является основой для достижения двухточечной связи верхнего компьютера и преобразователя частоты.

1

P-143

Настройка скорости передачи данных

0: 1200 б/с, 1: 2400 б/с, 2: 4800 б/с, 3: 9600 б/с, 4: 19200 б/с, 5: 38400 б/с,



P-144

Настройка проверки битов данных

0: нет проверки (N, 8,1) для RTU

1: Четный паритет (E, 8,1) для RTU

2: Нечетная четность (0, 8,1) для RTU

3: нет четности (N, 8,2) для RTU

4: Четный паритет (E, 8,2) для RTU

5: Нечетная четность (0, 8,2) для RTU

6: нет четности (N, 7,1) для ASCII

7: Четный паритет (E, 7,1) для ASCII

8: Нечетная четность (0, 7,1) для ASCII

9: нет четности (N, 7,2) для ASCII

10: Четный паритет (E, 7,2) для ASCII

11: нечетное соотношение (0, 7,2) для ASCII

12: нет четности (N, 8,1) для ASCII

13: Четный паритет (E, 8,1) для ASCII

14: Нечетное соотношение (0, 8,1) для ASCII

15: нет четности (N, 8,2) для ASCII

16: Четный паритет (E, 8,2) для ASCII

17: Нечетное соотношение (0, 8,2) для ASCII

0

P-145

Задержка отклика связи

0~200мс

5мс



Задержка ответа: относится к среднему интервалу времени от окончания приема данных преобразователя частоты до отправки данных ответа на верхний компьютер. Если задержка ответа меньше, чем время обработки системы, задержка ответа должна зависеть от времени обработки системы. Если задержка ответа превышает время обработки системы, система задержит время ожидания после завершения обработки данных системы. Данные отправляются на верхний компьютер, пока не будет достигнуто время задержки ответа. Если для кода функции задано значение 0,0 с, параметр тайм-аута связи недействителен. Если для кода функции установлено допустимое значение, когда интервал между двумя сеансами связи превышает период ожидания связи, система сообщит об ошибке связи (CE). Обычно он считается недействительным. Если этот параметр установлен в системе непрерывной связи, то можно отслеживать состояние связи.



Продолжение таблицы функций

Параметр

Описание

Заводские установки

P-146

Тайм-аут ошибки связи

0.0 (неверно), 0,1 ~ 100,0 с

0.0с

P-147

Обработка ошибок передачи

0: Тревога и отключение


1: Нет тревоги и продолжать работать.


2: Нет тревоги и остановлен в режиме остановки (только управление связью).


3: Нет тревоги и остановлен в режиме остановки (все управление).


В случае ненормальной связи преобразователь частоты может скрыть аварийный сигнал о неисправности и остановить его, установив опцию защитного действия для продолжения работы.

1

P-148

Обработка ответа на передачу

0: операция записи с ответом.


1: операция записи без ответа.


Когда код функции установлен в 0, преобразователь частоты отвечает на все команды чтения и записи верхнего компьютера. Когда для кода функции установлено значение 1, ПЧ отвечает только на команду чтения верхнего компьютера и не отвечает на команду записи. Таким образом, эффективность связи может быть улучшена.

0

P-149

Ограничитель колебания низкочастотного порогового значения

0〜500

15

P-150

Ограничитель колебания высокочастотного порогового значения

0〜500

15



Большая часть двигателя будет иметь колебания тока в некотором частотном сегменте. Легкий вызов приведет к тому, что двигатель не сможет работать стабильно, а серьезный может вызвать преобразователь частоты перегрузки по току. Когда P-153 = 0, включение подавит колебания. Когда P-149, P-150 устанавливаются малыми, эффект подавления колебаний становится очевидным, когда увеличение тока более очевидно. Когда он установлен больше, эффект подавления колебаний будет слабее.

Большая часть двигателя будет иметь колебания тока в некотором частотном сегменте. Легкий вызов приведет к тому, что двигатель не сможет работать стабильно, а серьезный может вызвать преобразователь частоты перегрузки по току. Когда P-153 = 0, включение подавит колебания. Когда P-149, P-150 устанавливаются малыми, эффект подавления колебаний становится очевидным, когда увеличение тока более очевидно. Когда он установлен больше, эффект подавления колебаний будет слабее.



Продолжение таблицы функций

Параметр

Описание

Заводские установки

P-151

Сдерживание колебания закрытого выхода

0~100. Большое значение повышения напряжения во время колебаний ограничения может быть ограничено настройкой P-151.

20

P-152

Ограничение колебания высокой / низкой частоты

0.00Гц ~ P-004

12.5Гц

P-153

Ограничение колебания

0: ограничение колебаний действительно

1: ограничение колебаний недопустимо

Функция ограничения колебаний предназначена для управления VF. Обычный двигатель часто имеет явление колебаний тока в режиме холостого хода или малой нагрузки, что приведет к ненормальной работе двигателя и серьезно перегрузит преобразователь частоты. Когда P-153 = 0, он может ограничивать колебания, и ПЧ будет ограничивать колебания двигателя в соответствии с параметрами P-149 ~ P-152.

0

P-154

Варианты ШИМ

0 〜122

Одна цифра: 0: пятиступенчатое и семиступенчатое автоматическое переключение формы сигнала ШИМ.

1: семь этапов во всем процессе.

2: пять этапов во всем процессе.

Десять цифр: 0: нет модуляции.

1: часть перемодуляции открыта.

2: перемодуляция все открыто.

Сто: 0: нет функции

0

P-155

Коэффициент компенсации тока холостого хода

0 〜9.99

Коэффициент компенсации тока холостого хода: может в основном компенсировать величину крутящего момента в векторном режиме и в пределах 1 Гц с частотой вращения, и в целом значение по умолчанию - Ok.

0.5

P-156

Варианты логики обратной фазы Si-терминала

Эта функция используется для выбора, является ли многофункциональный терминал S1 ~ S6 действительным при отключении. S1 ~ S6 соответствует двоичному биту DO ~ D5, который будет инвертирован, когда они равны 1, то есть откроет действительный для разъединения.

0.5

P-157

Текущее значение счетчика

0~65000. Этот параметр устанавливает текущее значение счетчика, а внешний импульсный сигнал счетчика увеличивает параметр в сторону увеличения.

0

P-158

Подсчет предустановок

0~65000. Эта функция используется для установки предварительного значения счетчика. Когда значение счета равно предварительному значению счета, система реагирует в соответствии с настройкой P-160.

100

P-159

Счетчик до предупреждения

0~65000. Эта функция используется для установки значения предварительного предупреждения счетчика, чтобы лучше подготовиться к следующему этапу до прибытия счетчика. При подсчете прибывает значение предварительного предупреждения, система может выводить сигнал через реле Jl, J2 (P-072-P-073 установлено на 13).

1

P-160

Счетчик действующих вариантов

0: выход выключения

1: непрерывный вывод

Эта функция используется для установки выбора выхода преобразователя частоты, когда значение счетчика достигает заданного значения.

0

P-161

Режим работы программы

0: режим работы программы выключен

1: режим непрерывной петли выключен

2: режим одного цикла

3: Работа на последней частоте после одного цикла

Если выбран режим непрерывной циркуляции, он будет непрерывно циркулировать в соответствии с заданным сегментом;

Когда выбран режим одного цикла, операция заканчивается после цикла в соответствии с заданным сегментом;

Когда выбран режим одиночного цикла для поддержания конечной частоты работы, он работает на основе конечной частоты после цикла в соответствии с заданным сегментом;

0

P-162

Режим работы программы в режиме отключения памяти

0: Память отключена.

1: Память включена.

2: режим одного цикла

3: В процессе работы процедуры клавиша остановки STOP используется в качестве клавиши паузы для работы программы. Если инструкция по операции вводится снова, она продолжает выполняться с точки останова.

0

P-163

Время работы программы

0: Секунда.

1: Минута.

0

P-164

Нулевое время выполнения

0 〜6000.0

2

P-165

Время первого запуска

0 〜6000.0

2

P-166

Время второго запуска

0 〜6000.0

2

P-167

Время третьего запуска

0 〜6000.0

2

P-168

Время четвертого запуска

0 〜6000.0

2

P-169

Время пятого запуска

0 〜6000.0

2

P-170

Время шестого запуска

0 〜6000.0

2

P-171

Время седьмого запуска

0 〜6000.0

2

P-172

Вариант времени разгона / замедления 1

0 〜7777

0

P-173

Вариант времени разгона / замедления

0 〜7777

0



Выбор времени ускорения / замедления 1: одна цифра: указывает на ускорение / замедление нулевого сегмента

Десятизначный: указывает на первое ускорение и замедление

Сто мест: указывает на второе ускорение и замедление

килобит (кб): указывает на третье ускорение и замедление

Одна цифра: указывает на четвертое ускорение и замедление

Десятизначная цифра: указывает на пятое ускорение и замедление

Сто мест: указывает на шестое ускорение и замедление

килобит (кб): указывает на седьмое ускорение и замедление

Другие такие же, как P-172

0: указывает время ускорения / замедления 0

1: указывает время ускорения / замедления 1

2: указывает время ускорения / замедления 2

3: показывает время ускорения / замедления 3

4: показывает время ускорения / замедления 4

5: показывает время ускорения / замедления 5

6: показывает время ускорения / замедления 6

7: показывает время ускорения / замедления 7

Различное время ускорения и замедления выбирается для разных многоскоростных режимов посредством установки двух вышеуказанных параметров.



Продолжение таблицы функций

Параметр

Описание

Заводские установки

P-174

Время ускорения 1

0.1 〜 3600.0с



P-175

Время замедления 1

0.1 〜 3600.0с



P-176

Время ускорения 2

0.1 〜 3600.0с



P-177

Время замедления 2

0.1 〜 3600.0с



P-178

Время ускорения 3

0.1 〜 3600.0с



P-179

Время замедления 3

0.1 〜 3600.0с



P-180

Время ускорения 4

0.1 〜 3600.0с



P-181

Время замедления 4

0.1 〜 3600.0с



P-182

Время ускорения 5

0.1 〜 3600.0с



P-183

Время замедления 5

0.1 〜 3600.0с



P-184

Время ускорения 6

0.1 〜 3600.0с



P-185

Время замедления 6

0.1 〜 3600.0с



P-186

Время ускорения 7

0.1 〜 3600.0с



P-187

Время замедления 7

0.1 〜 3600.0с





Пожалуйста, обратитесь к соответствующему описанию параметров P-007, P-008 время ускорения и время замедления.

Продолжение таблицы функций

Параметр

Описание

Заводские установки

P-188

Количество вспомогательных насосов

0 〜 2

0

P-189

Восстановление давления

0~100%

50%

P-190

Режим сна

0: отключено.

1: включено.

0

P-191

Давление сна

0~100%

80%

P-192

Время задержки сна

0 〜 6000.0

0

P-193

Время задержки восстановления

0 〜 6000.0

0

P-194

Время ожидания открытия вспомогательного насоса

0 〜 6000.0

0

P-195

Время ожидания закрытия вспомогательного насоса

0 〜 6000.0

0

P-196

Частота сна

0〜P-005 (верхняя предельная частота)

30Гц

В режиме PID применяется каждый параметр.

Использование для вспомогательного насоса 1, 2:

1. Сначала выберите количество вспомогательных насосов, а затем выберите Jl, J2 в качестве соответствующей функции вспомогательного насоса.

2. Добавление насоса: когда рабочая частота достигает верхнего предела частоты. Если в этом случае заданное значение ПИД-источника y больше значения L источника обратной связи, через определенный промежуток времени через внешний вывод будет запущен вспомогательный насос. Этот интервал ожидания является «временем ожидания вспомогательного насоса».

Редукционные насосы: когда рабочая частота достигает нижнего предела частоты. Если заданное значение ПИД-источника все еще меньше значения источника обратной связи, вспомогательный насос будет закрыт через определенный промежуток времени через внешний вывод. Этот интервал ожидания является «временем ожидания вспомогательного насоса».

Последовательность открытия: сначала J1, а затем J2

Последовательность закрытия: сначала J2, а затем J1

3. В течение времени ожидания открытия-закрытия вспомогательного насоса, если условие не доволен, время будет пересчитано. Но вспомогательный насос, который был открыт, не будет закрыт.

4. Во время сна вспомогательный насос будет закрыт.



Использование восстановления давления, спящего давления:

1. Сначала включите «Sleepy Enable».

2. В случае положительной характеристики преобразователь частоты находится в активном состоянии. Если значение источника обратной связи ПИД больше, чем значение сонной нагрузки, оно перейдет в рабочее состояние с нулевой частотой после некоторого периода ожидания. Это время ожидания «время задержки сна».

3. В случае положительных характеристик преобразователь частоты находится в активном состоянии.

Если значение источника обратной связи ПИД-регулятора меньше значения рабочего давления, оно восстановит рабочее состояние с ненулевой частотой. Это время ожидания - «время задержки восстановления».

4. В течение двух периодов задержки время пересчитывается, если условие не выполняется.
