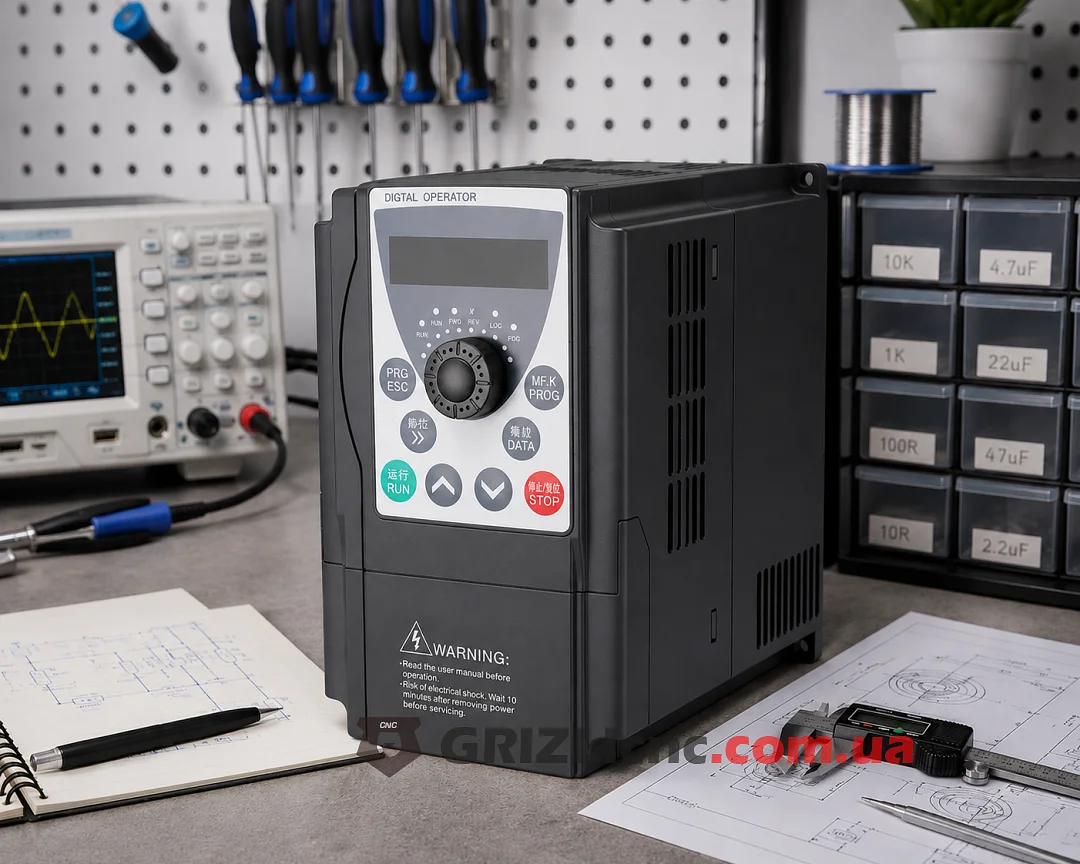

Список функций частотного преобразователя AE200 YINGSHIDA — Часть 3 (параметры P-085 - P-137)

Продолжение таблицы функций

В рабочем состоянии преобразователя частоты на отображение параметров влияет код функции, то есть 16-битное двоичное число, если бит равен 1, то соответствующий параметр можно проверить с помощью клавиши DATA в операции. Если этот бит равен 0, соответствующий параметр для этого бита не будет отображаться. Когда установлен код функции P-085, двоичное число должно быть преобразовано в шестнадцатеричное число для ввода этого кода функции. Содержимое, отображаемое младшими 8 битами, показано в следующей таблице:

Содержимое, отображаемое старшими 8 битами, показано в следующей таблице:

Входные и выходные клеммы показаны в десятичном формате, а S1 (J1) соответствует младшему биту. Например: дисплей состояния входа 3, который указывает, что клеммы S1, S2 закрыты, а остальные клеммы отключены. Для получения подробной информации, пожалуйста, обратитесь к описанию функций P-097-P-098.

Продолжение таблицы функций

Настройка этой функции такая же, как и у P-085. Только когда преобразователь частоты находится в состоянии останова, на отображение параметра влияет код функции. Содержимое, отображаемое младшими 8 битами, показано в следующей таблице:

Содержимое, отображаемое старшими 8 битами, показано в следующей таблице:

Продолжение таблицы функций

Когда заданная частота находится в пределах диапазона частоты скачкообразной перестройки, фактическая рабочая частота будет работать на границе частоты скачкообразной перестройки, которая ближе к заданной частоте. Преобразователь частоты может избежать механического резонанса нагрузки путем установки частоты скачкообразного изменения частоты, и этот преобразователь частоты может установить точку частоты скачкообразного изменения частоты. Если частота скачков установлена на 0, то эта функция не будет работать.

Продолжение таблицы функций

Эта функция подходит для таких отраслей промышленности, как текстиль, химическое волокно и т. д. А также для случаев, когда требуется функция намотки. Функция частоты качания относится к тому, что выходная частота преобразователя колеблется вверх и вниз с установленной частотой в качестве центра, а дорожка рабочей частоты на временной шкале показана ниже, где диапазон качания установлен P-104 , Когда P-104 установлен на 0, то есть частота качания равна 0, тогда частота качания не будет работать.

Продолжение таблицы функций

Когда преобразователь частоты выбирает автоматический сброс сбоя, он будет использоваться для установки номера автоматического сброса. Если это значение превышено, ПЧ будет находиться в режиме ожидания, если не дождаться ремонта. Настройка интервала автоматического сброса ошибки: для выбора интервала от возникновения ошибки до действия автоматического сброса.

Продолжение таблицы функций

Когда источник частоты выбирает PID, то есть P-003 выбирается как 5, тогда функция PID будет работать. Этот параметр определяет целевое количество заданного канала PID процесса. Заданная целевая величина PID процесса является относительным значением, а установленное значение 100% соответствует 100% сигнала обратной связи управляемой системы. Система всегда работает в соответствии с относительным значением (0 ~ 100,0%). Примечание: многосегментное задание может быть достигнуто путем настройки параметров SPD.

Продолжение таблицы функций

Пропорциональное усиление (Kp): Определяет силу регулировки всего ПИД-регулятора, где чем больше Kp, тем больше сила регулировки. То, что этот параметр равен 100, указывает на то, что, когда величина обратной связи ПИД и отклонение данной величины равны 100%, адаптивная амплитуда ПИД-регулятора в команде выходной частоты будет максимальной частотой (игнорируя интегральное действие и дифференциальное влияние).

Интегральное время (Ti): Определяет интегральное регулирование ПИД-регулятора по обратной связи ПИД-регулятора и отклонение заданной величины. Интегральное время означает, что когда обратная связь ПИД-регулятора и отклонение заданной величины равны 100%, величина регулировки интегрального регулятора (игнорируя пропорциональное и дифференциальное действие) достигнет максимальной частоты (P-004) благодаря непрерывной настройке. этого времени Чем короче время интегрирования, тем больше сила регулировки.

Производное время (Td): Определяет силу регулировки ПИД-регулятора на величину обратной связи ПИД-регулятора и отклонение заданной величины. Производное время означает, что, если величина обратной связи изменяется на 100% за это время, величина регулировки дифференциального регулятора является максимальной частотой (P-004) (игнорируя пропорциональное действие и интегральное действие). Чем дольше время дифференциации, тем больше сила регулировки.

ПИД является наиболее часто используемым методом управления в процессе управления, и эффект каждой части отличается. Ниже приводится краткое описание принципа работы и метода регулировки:

Пропорциональная регулировка (P): при наличии отклонения между обратной связью и настройкой сила регулировки на выходе пропорциональна отклонению. Если отклонение является постоянным, регулировка также будет постоянной. Пропорциональная регулировка может быстро реагировать на изменения обратной связи, но пропорциональное управление может просто обеспечить синхронное управление. Чем больше пропорциональное усиление, тем выше скорость регулирования системы. Но если пропорциональное усиление будет больше, будет вибрация. Метод корректировки состоит в том, чтобы установить очень длительное время интегрирования, а также время производной, равное 0. Затем результат пропорциональной корректировки изменяет размер данной величины. Должны соблюдаться стабильные отклонения (статическая разница) сигнала обратной связи и заданной величины. Если статическая разница находится в заданном направлении изменения (например, величина обратной связи увеличивается, величина обратной связи всегда будет меньше, чем заданная величина после стабильности системы), то пропорциональное усиление будет продолжать увеличиваться. В противном случае пропорциональное усиление уменьшается, чтобы повторить описанный выше процесс, пока статическая разница не станет небольшой (трудно поддерживать нулевое статическое отклонение).

Время интегрирования (I): при наличии отклонения между обратной связью и настройкой величина регулировки выхода накапливается непрерывно. Если отклонение сохраняется, величина корректировки продолжает увеличиваться до тех пор, пока отклонение не исчезнет. Интегральный регулятор может эффективно устранить статическую разницу. Интегрированный регулятор с подавлением приведет к тому, что повторное превышение сделает систему нестабильной все время, пока не возникнут колебания. Характеристики колебания, вызванного интегральным эффектом подавления, состоят в том, что сигнал обратной связи поворачивается вверх и вниз на заданную величину, чтобы заставить колебательный объем постепенно увеличиваться, чтобы вибрировать. Регулировка интегрального параметра времени заключается в постепенном изменении времени интегрирования от максимального до минимального. Эффект настройки системы должен наблюдаться до тех пор, пока стабильная скорость системы не достигнет требуемого значения.

Производное время (D): Когда изменяется обратная связь и отклонение настройки, величина регулировки выхода пропорциональна скорости изменения отклонения.

Величина корректировки связана только с направлением и размером изменений отклонения, но не связана с направлением и размером самого отклонения. Эффект дифференциального регулирования состоит в том, чтобы иметь регулировку для ограничения изменений сигнала обратной связи в соответствии с тенденцией изменения при изменении сигнала обратной связи. Пожалуйста, позаботьтесь о том, чтобы использовать дифференциальный регулятор, потому что дифференциальная регулировка легко усиливает помехи системы, особенно помехи при более высоких частотных изменениях.

Продолжение таблицы функций

Символы SPD определяют направление работы. Если это отрицательное значение, частота, установленная на 100,0%, будет соответствовать максимальной частоте (P-004). 3 многофункциональные входные клеммы, такие как SI, S2, S3 в качестве клемм 1, 2, 3 (12, 13, 14 соответственно), соответствующие параметрам P-053, P-054, P-055) и скорости 8 сегментов, могут быть выбранным посредством составного кодирования SI, S2, S. Когда Sl = S2 = S3 = OFF, режим ввода частоты выбирается кодом P-003. Когда не все клеммы SI, S2, S3 выключены, SPD будет работать. Приоритет SPD выше, чем частотный ввод клавиатуры, аналоговый, коммуникационный. Когда P-001 = 0, запуск и останов SPD определяются терминалами управления SPD, то есть после подключения клемм управления SPD SPD будет работать и автоматически отключаться. Тогда для автоматического останова не нужны дополнительные инструкции по запуску и останову. Когда P-001 = 1, SPD не будет запускаться и останавливаться автоматически, что требует дополнительных инструкций запуска и остановки. В качестве частоты нулевого сегмента P-126 относится только к программе, работающей в качестве частоты нулевого сегмента.

Продолжение таблицы функций

Когда мгновенная скорость выключения установлена равной 0, функция мгновенной перезагрузки при отключении питания недействительна. Точка частоты пониженного мгновенного отключения питания означает, что когда напряжение шины снижается до точки частоты мгновенного пониженного отключения питания после отключения энергосистемы, преобразователь частоты начнет понижать рабочую частоту в соответствии с частотой снижения (P- 137) мгновенной частоты отключения питания, чтобы двигатель находился в состоянии питания. Питание обратной связи производится для поддержания напряжения на шине, чтобы обеспечить нормальную работу инвертора, пока не будет включено питание преобразователя частоты. Примечание. Правильная регулировка этих двух параметров может обеспечить хорошее переключение энергосистемы, что не приведет к тому, что защита преобразователя частоты вызовет простои в работе.
