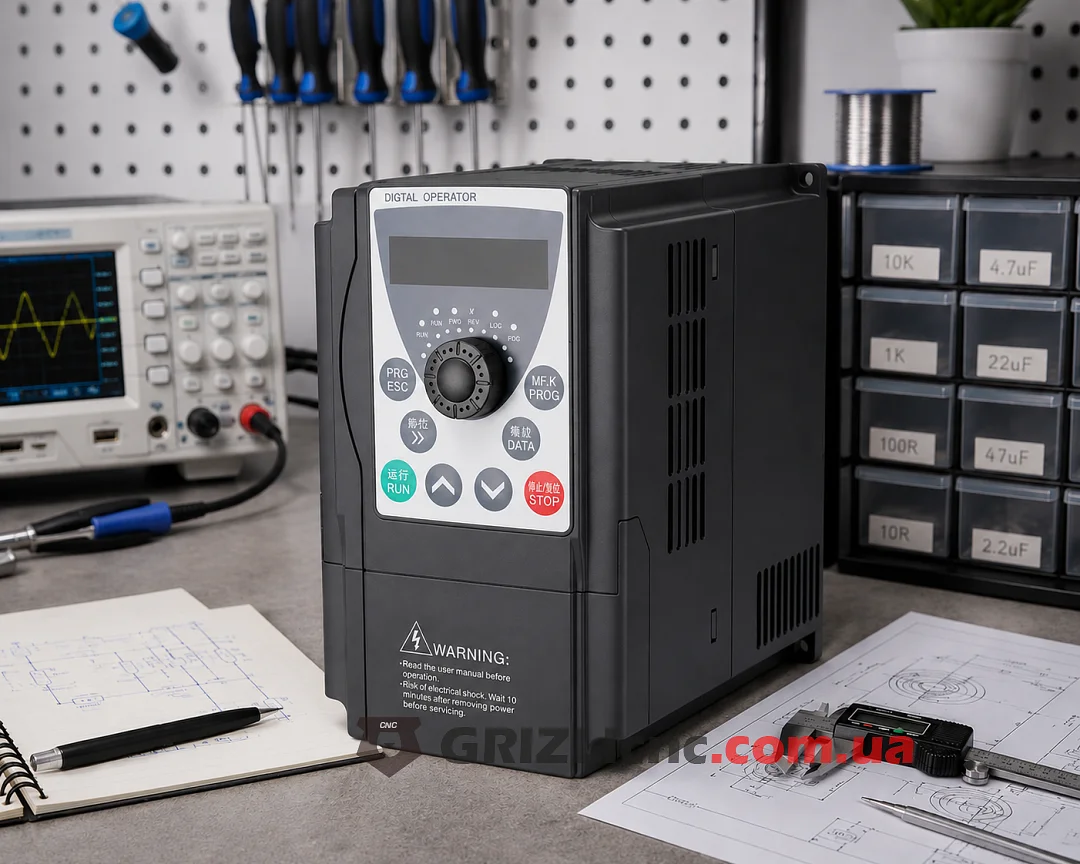

Список функций частотного преобразователя AE200 YINGSHIDA - Часть 2

Список функций частотного преобразователя AE200 YINGSHIDA - Часть 2

14.07.2026

Перед запуском двигателя частотный преобразователь AE200 необходимо настроить. Выставить характеристики подключеного моторы: силу тока, частоту вращения, время разгона и торможеня. Подробнее о програмируемых функциях инвертора смотрите в таблице ниже.

Чтобы войти в меню програмирования, необходимо нажать кнопку PROG и далее кнопками «▲» и «▼» выбрать необходимый номер функции. Чтоб изменить функцию нажмите кнопку DATA, смените параметр кнопками «▲» и «▼» и нажать кнопку DATA для сохранения.

№	Параметр	Описание	Заводские установки
P-000	Управление	0: Управление с клавиатуры. Управление командами запуска осуществляется клавишами RUN и STOP на панели клавиатуры. Если (P-082) установлено на 1, направление вращения можно изменить с помощью многофункциональной клавиши JOG. 1: Управление с терминала. Управление командами запуска осуществляется с помощью многофункциональных клемм S1-S6: прямой ход, обратный ход и т. д. 2: Канал инструкций связи. Управление командными операциями осуществляется в режиме связи.	0
P-001	Режим работы	0: контроль SVC (векторное управление без датчика). Ссылаясь на вектор с разомкнутым контуром. Он подходит для высокопроизводительных устройств общего назначения без энкодера PG и одного преобразователя частоты, который может управлять только одним электродвигателем. Нагрузка, такая как станки, центрифуги, вытяжные устройства, литьевые машины и так далее. 1: Вольт-частотное управление V / F (скалярное). Подходит для устройства с низкими требованиями к точности управления, такого как нагрузка вентиляторов, насоса и т. д. И может использоваться для одного преобразователя частоты для управления несколькими электродвигателями.	0
P-002	Кнопки «▲» и «▼»	Частота может быть установлена с помощью кнопок «▲» и «▼». В основном используется для точной настройки выходной частоты преобразователя. 0: Действительный. Текущие настройки частоты сохраняются в памяти и выставляются автоматически при следующем включении питания. 1: Действительный.Текущие настройки частоты не сохраняются в памяти и сбрасываются при следующем включении питания. 2: Недействительный. Значение частоты настроек клавиатуры и терминала будет сброшено автоматически, а настройки клавиатуры и терминала будут недействительными.	0
P-003	Опции настройки частоты	0: Настройка клавиатуры. Цель настройки частоты клавиатуры может быть достигнута путем изменения значения функционального кода Р-009 «Частота настройки клавиатуры». 1: настройка аналогового FV 2: настройка аналогового FI 3: FV + FI 4: Зарезервировано. Ссылаясь на то, что частота задается клеммой аналогового входа. Стандартная конфигурация частотного преобразователя имеет 2 аналоговых входных клеммы, в которых FV представляет собой вход напряжения 0 ~ 10 В, а FI - вход тока 0 (4) ~ 20 мА. 100% настройки аналогового входа соответствует максимальной частоте (код функции P-004), а - 100% соответствует максимальной частоте реверса (код функции P-004). 5: настройка ПИД-регулятора. Когда параметр выбран, то режим работы преобразователя будет ПИД-регулятором. Тогда необходимо установить группу управления PID (P-115 - P-125), и рабочая частота преобразователя будет значением частоты после эффекта PID. Где, значения PID данного источника, указанной скорости и данного источника	0
P-004	Максимальная выходная частота	10~600 Гц. Используется для установки максимальной выходной частоты преобразователя. Это основа настройки частоты, но также основа для ускорения и замедления, на которые пользователь должен обратить внимание.	50 Гц
P-005	Верхний предел рабочей частоты	Р-006~Р-004. Верхнее предельное значение выходной частоты преобразователя, которое должно быть меньше или равно максимальной выходной частоте.	50 Гц

Продолжение таблицы функций

№

Параметр

Описание

Заводские установки

P-059

Номер фильтра переключаемых значений

0~10. Установить время фильтра для выборки терминала S1-S6. В случае сильных помех этот параметр должен быть увеличен.

P-060

Терминал управления режимом работы

0: двухпроводное управление 1

1: двухпроводное управление 2

2: трехпроводное управление 1

3: трехпроводное управление 2

Этот параметр определяет четыре различных способа работы частотного преобразователя, управляемых внешним терминалом.

0: двухпроводное управление 1. Этот режим является наиболее распространенным двухпроводным управлением. Прямое и обратное вращение определяются клеммами S1, S2.

K1	K2	Результат
ВЫКЛ	ВЫКЛ	СТОП
ВКЛ	ВЫКЛ	Вращение вперед
ВЫКЛ	ВКЛ	Вращение назад
ВКЛ	ВКЛ	СТОП

1: двухпроводное управление 2: S1 является клеммой разрешения, когда используется этот режим, и направление определяется состоянием S2.

K1	K2	Результат
ВЫКЛ	ВЫКЛ	СТОП
ВЫКЛ	ВКЛ	СТОП
ВКЛ	ВЫКЛ	Вращение вперед
ВКЛ	ВКЛ	Вращение назад

2: трехпроводное управление 1: SIn (параметры клеммы Si - это трехпроводное управление) является клеммой разрешения для этого режима. Команда запуска создается S1, а команда направления - S2. SIn - это нормально закрытый вход. Где: K3: переключатель прямого / обратного хода K1: рабочая кнопка K2: кнопка останова. Sin определяет соответствующую функцию терминала как функцию 3 «трехпроводное управление работой».

K3	Результат
ВЫКЛ	Вращение вперед
ВКЛ	Вращение назад

3: трехпроводное управление 2. В этом режиме клемма Sin включена, и команда запуска выдается K1 или K3, которые одновременно управляют направлением движения. Команда останова генерируется нормально замкнутым входом K2. Где K1: Кнопка прямого хода, K2: Кнопка останова, K3: Кнопка обратного хода. Sin определяет соответствующую функцию клеммы как функцию 3 «трехпроводное управление работой».

Для управления частотным преобразователем с клеммной колодки, необходимо в параметре Р-000 установить значение "1". Замыкаем контакты COM и S1 для запуска частотника и контакты COM и S2 для реверса.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-061	Частота изменения частоты клеммы ВВЕРХ / ВНИЗ	0.01〜50.00 Гц/с	50 Гц/с
P-062	Нижний предел FV	0〜10 В	0
P-063	Соответствующая настройка нижней границы FV	-100.0%〜100.0%	0
P-064	Верхний предел FV	0.00В〜10.00В	10.00V
P-065	Соответствующая настройка верхнего предела FV	-100.0%〜100.0%	100%
P-066	Время фильтрации входного сигнала	0.00с〜10,00с	0.1с

Приведенные выше функциональные коды определяют взаимосвязь между напряжением аналогового входа и соответствующим заданным значением аналогового входа. Когда аналоговое входное напряжение превышает установленный максимальный входной или минимальный входной диапазон, другая часть будет рассчитываться с максимальным входным или минимальным входным сигналом.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-067	Нижний предел FI	0〜10 В	0
P-068	Соответствующая настройка нижнего предела FI	-100%~100%	0
P-069	Верхний предел FI	0.00В〜10.00В	10.00В
P-070	Соответствующая настройка верхнего предела FI	-100.0%〜100.0%	100%
P-071	Время фильтрации входного сигнала	0.00с〜10,00с	0.1с
P-072	Выбор выхода реле J1	Релейный выход	1
P-073	Выбор выхода реле J2	Релейный выход	3

Функция FI аналогична методу настройки Fv. Аналоговый FI может поддерживать токовый вход 0 ~ 20 мА, а ток 0 ~ 20 мА соответствует напряжению 0 ~ 10 В. Опция релейного выхода показана в таблице ниже:

Значение	Параметр	Описание
0	Нет выхода	Выходной терминал не имеет никакой функции
1	Вращение вперед	Инвертор работает в прямом направлении, и есть выходная частота. Затем выводится сигнал включения.
2	Вращение назад	Инвертор работает в обратном направлении, и есть выходная частота. Затем выводится сигнал включения.
3	Выход ошибки	Сигнал будет выводиться при выходе из строя преобразователя частоты.
4	Уровень частоты, обнаруживающий выход FDT	Пожалуйста, смотрите функции P-110-P-111
5	Частота прибытия	Пожалуйста, обратитесь к деталям P-112
6	Операция с нулевой скоростью	Сигнал включения будет выводиться, когда выходная частота преобразователя равна 0.
7	Верхний предел частоты прибытия	Сигнал включения будет выводиться, когда рабочая частота достигает верхнего предела.
8	Нижний предел частоты прибытия	Сигнал включения будет выводиться, когда рабочая частота достигает нижнего предела.
9	Работа с ненулевой скоростью	Сигнал включения будет выводиться, когда выходная частота преобразователя не равна 0.
10	Вспомогательный насос 1	Смотрите функции P-188-P-195
11	Вспомогательный насос 2	Смотрите функции P-188-P-195
12	Счетчик	Смотрите функции P-157-P-160
13	Счетчик ранних предупреждений	Смотрите функции P-157-P-160
14	В действии	Сигнал включения будет выводиться, когда преобразователь частоты находится в рабочем состоянии.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-074	Варианты вывода F0	Многофункциональный аналоговый выход.	0

Стандартный выход F0 - 0 ~ 10 В, который через переключение выдает 0 ~ 20 мА. Соответствующее представленное количество показано в следующей таблице:

Значение	Параметр	Описание
0	Рабочая частота	0 ~ максимальная выходная частота.
1	Установка частоты	0 ~ максимальная выходная частота.
2	Работает RPM	0 ~ 2 раза от номинальной скорости двигателя.
3	Выходной ток	0 ~ 2-кратный номинальный ток преобразователя частоты.
4	Выходное напряжение	0 ~ 1. 5-кратное номинальное напряжение преобразователя частоты.
5	Выходная мощность	0 ~ 2 раза от номинальной мощности.
6	Выходной крутящий момент	0 ~ 2 раза от номинального тока двигателя.
7	Значение аналогового FV-входа	0〜10В.
8	Значение аналогового ввода FI	0〜20mA
9	Зарезервированный
10	Зарезервированный

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-075	F0 нижние пределы выхода	0.0%〜100.0%	0
P-076	Соответствующий выход F0 нижнего предела	0.00В 〜 10.00В	0
P-077	F0 верхние пределы выхода	0.0%〜100.0%	100%
P-078	Соответствующий выход F0 верхнего предела	0.00В 〜 10.00В	10В

Указанные выше функциональные коды определяют связь между выходным значением и соответствующим заданным значением аналогового входа. Когда выходное значение превышает установленный максимальный входной или минимальный входной диапазон, другая часть будет рассчитываться с максимальным входным или минимальным входным сигналом.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-079	Пользовательский пароль	0〜65535	0

Если задано любое ненулевое число, функция защиты паролем вступит в силу немедленно. Пароль установлен в 0, что означает очистку ранее установленного значения пароля пользователя и делает функцию защиты паролем недействительной. Заводские настройки по умолчанию также могут очистить пароль. Если клавиша PROG нажата для входа в состояние редактирования кода функции после того, как пароль действителен, «0. 0. 0. 0.» будет отображаться. Оператор должен правильно ввести пароль пользователя, иначе он не сможет войти. Пожалуйста, помните, что пароль пользователя установлен.

Продолжение таблицы функций

№

Параметр

Описание

Заводские установки

P-080

Опции функции изменения частоты клавиатуры ВВЕРХ / ВНИЗ

0: функция выключена.

1: функция включена.

P-080

Размер шага клавиатуры ВВЕРХ / ВНИЗ

0.00〜10.00Гц

0.01Гц

P-081 устанавливает один шаг клавиатуры ВВЕРХ / ВНИЗ, то есть значение частоты увеличивается / уменьшается одним нажатием клавиши ВВЕРХ / ВНИЗ на установленную величину.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-082	Функции клавиш JOG	0: Толчок. Клавиша JOG на клавиатуре позволяет выполнить толчковый режим. 1: Прямое / обратное переключение. Клавиша JOG на клавиатуре переключает направление движения двигателя и действует только для командного канала клавиатуры. 2: Клавиша JOG на клавиатуре очищает настройку ВВЕРХ / ВНИЗ.	1
P-083	Функции клавиш STOP	0: Действительно только для панели управления. 1: Действительно как для панели, так и для управления терминалом. 2: Действительно как для панели, так и для управления связью. 3: Действительно для всех режимов управления.	0
P-084	Размер шага клавиатуры ВВЕРХ / ВНИЗ	0.00〜10.00Гц	0.01Гц
P-085	Выбор параметра для отображения статуса операции	0~OxFFFF	03FF

В рабочем состоянии преобразователя частоты на отображение параметров влияет код функции, то есть 16-битное двоичное число, если бит равен 1, то соответствующий параметр можно проверить с помощью клавиши DATA в операции. Если этот бит равен 0, соответствующий параметр для этого бита не будет отображаться. Когда установлен код функции P-085, двоичное число должно быть преобразовано в шестнадцатеричное число для ввода этого кода функции. Содержимое, отображаемое младшими 8 битами, показано в следующей таблице:

бит 7	Выходной крутящий момент d
бит 6	Выходная мощность G
бит 5	Рабочий крутящий момент
бит 4	Выходной ток А
бит 3	Выходное напряжение U
бит 2	Напряжение на шине U
бит 1	Установленная частота H
бит 0

Содержимое, отображаемое старшими 8 битами, показано в следующей таблице:

бит 15	Значение счетчика J
бит 14	Текущее количество сегментов SPD
бит 13	Аналоговое значение FI
бит 12	Аналоговое значение FV
бит 11	Состояние выходного терминала 0
бит 10	Состояние входного терминала b
бит 9	Значение обратной связи PID L
бит 8

Входные и выходные клеммы показаны в десятичном формате, а S1 (J1) соответствует младшему биту. Например: дисплей состояния входа 3, который указывает, что клеммы S1, S2 закрыты, а остальные клеммы отключены. Для получения подробной информации, пожалуйста, обратитесь к описанию функций P-097-P-098.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-086	Выбор параметра для отображения статуса операции	0~OxFFFF	00FF

Настройка этой функции такая же, как и у P-085. Только когда преобразователь частоты находится в состоянии останова, на отображение параметра влияет код функции. Содержимое, отображаемое младшими 8 битами, показано в следующей таблице:

бит 7	Аналоговое значение FI
бит 6	Аналоговое значение FV
бит 5	Значение обратной связи PID
бит 4	ПИД-значение
бит 3	Состояние выходного терминала
бит 2	Состояние входного терминала
бит 1	Напряжение на шине
бит 0	Установленная частота

Содержимое, отображаемое старшими 8 битами, показано в следующей таблице:

бит 15	Зарезервировано
бит 14	Зарезервировано
бит 13	Зарезервировано
бит 12	Зарезервировано
бит 11	Зарезервировано
бит 10	Зарезервировано
бит 9	Зарезервировано
бит 8	Зарезервировано

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-087	Зарезервировано
P-088	Температура радиатора
P-089	Версия программного обеспечения
P-090	Суммарное время работы
P-091	Первые два типа неисправностей
P-091	Первые типы неисправностей
P-092	Текущие типы неисправностей
P-097	Текущее состояние входной клеммы неисправности	Это значение является десятичным числом, которое воспроизводит состояние всех цифровых входных клемм в последнем сбое, и порядок в следующем: бит0 - S1, бит1 - S2, бит2 - S3, бит3 - S4, бит4 - S5, бит5 - S6. Когда входная клемма включена, она должна быть 1, где значение ВЫКЛ должно быть 0. Это значение может использоваться для понимания состояния цифрового входного сигнала.	0
P-098	Текущий выход ошибки	Это значение является десятичным числом, которое воспроизводит состояние всех цифровых входных клемм в последнем сбое, и порядок в следующем: бит0 - J1, бит1 - J2. Когда входная клемма включена, она должна быть 1, где значение ВЫКЛ должно быть 0. Это значение может использоваться для понимания состояния цифрового входного сигнала.	0
P-099	Jog частота	0,00〜P-004	5Гц
P-100	Jog ускорение	0.1〜3600.0с
P-101	Jog замедление	0.1〜3600.0с
P-102	Скачкообразная частота	0,00〜P-004	0
P-103	Диапазон скачкообразной перестройки частоты	0,00〜P-004	0

Когда заданная частота находится в пределах диапазона частоты скачкообразной перестройки, фактическая рабочая частота будет работать на границе частоты скачкообразной перестройки, которая ближе к заданной частоте. Преобразователь частоты может избежать механического резонанса нагрузки путем установки частоты скачкообразного изменения частоты, и этот преобразователь частоты может установить точку частоты скачкообразного изменения частоты. Если частота скачков установлена на 0, то эта функция не будет работать.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-104	Диапазон частот качания	0~100%	0
P-105	Диапазон частот запуска	0~50%	0
P-106	Время нарастания частоты качания	0.1~3600с	5с
P-107	Время падения частоты качания	0.1~3600с	5с

Эта функция подходит для таких отраслей промышленности, как текстиль, химическое волокно и т. д. А также для случаев, когда требуется функция намотки. Функция частоты качания относится к тому, что выходная частота преобразователя колеблется вверх и вниз с установленной частотой в качестве центра, а дорожка рабочей частоты на временной шкале показана ниже, где диапазон качания установлен P-104 , Когда P-104 установлен на 0, то есть частота качания равна 0, тогда частота качания не будет работать.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-108	Автоматический сброс ошибки	0~3	0
P-109	Интервал автоматического сброса ошибки	0.1 〜100.0с	1с

Когда преобразователь частоты выбирает автоматический сброс сбоя, он будет использоваться для установки номера автоматического сброса. Если это значение превышено, ПЧ будет находиться в режиме ожидания, если не дождаться ремонта. Настройка интервала автоматического сброса ошибки: для выбора интервала от возникновения ошибки до действия автоматического сброса.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-110	Значение обнаружения напряжения FDT	0.00〜P-004	50Гц
P-111	Значение обнаружения отставания FDT	0.0 〜100.0%	5%
P-112	Диапазон обнаружения частоты	0.0 〜100.0%	0
P-113	Пороговое напряжение тормоза	115-140% (стандартное напряжение шины). Эта функция предназначена для установки начального напряжения шины динамического торможения, и правильная регулировка этого значения может эффективно тормозить нагрузку.	130%
P-114	Коэффициент отображения скорости вращения	0.1~999.9%. Механическая скорость = 120 * Рабочая частота * P-114 / число полюсов двигателя, и этот функциональный код используется для исправления ошибки отображения шкалы скорости, которая не влияет на фактическую скорость.	100%
P-115	PID с указанием опций источника	0: Указана клавиатура (P-116). 1: Задан аналоговый канал FV. 2: Задан аналоговый канал FI. 3: Дистанционная связь. 4: Задано несколько сегментов. 5: Локальная настройка потенциометра.	0

Когда источник частоты выбирает PID, то есть P-003 выбирается как 5, тогда функция PID будет работать. Этот параметр определяет целевое количество заданного канала PID процесса. Заданная целевая величина PID процесса является относительным значением, а установленное значение 100% соответствует 100% сигнала обратной связи управляемой системы. Система всегда работает в соответствии с относительным значением (0 ~ 100,0%). Примечание: многосегментное задание может быть достигнуто путем настройки параметров SPD.

Продолжение таблицы функций

№	Параметр	Описание	Заводские установки
P-116	Задан PID для клавиатуры	0.0 〜100.0%. Этот параметр нужно будет установить, когда выбран P-115 = 0, то есть задан источник трагета. В этот момент параметры и привязка клавиатуры ВВЕРХ / ВНИЗ могут напрямую изменять установленное значение ПИД-регулятора с помощью клавиатуры ВВЕРХ / ВНИЗ. Проверочное значение этого параметра является величиной обратной связи системы.	0
P-117	Варианты источника обратной связи PID	0: Обратная связь по аналоговому каналу FV. 1: Обратная связь по аналоговому каналу FI. 2: Обратная связь FV + FI. 3: Удаленная обратная связь. Этот параметр используется для выбора канала обратной связи ПИД. Примечание: данный канал и канал обратной связи могут не совпадать, иначе PID не может эффективно контролироваться.	0
P-118	Варианты выходных характеристик ПИД	0: выход ПИД положительный. 1: выход ПИД отрицателен. Выходной сигнал ПИД-регулятора положительный: когда сигнал обратной связи больше заданного ПИД-регулятора, что требует снижения выходной частоты преобразователя частоты для установления баланса ПИД-регулятора. Например, натяжение качения контролируется PID. Выход ПИД отрицателен: когда сигнал обратной связи превышает заданный ПИД, что требует увеличения выходной частоты преобразователя частоты для достижения баланса ПИД. Например, натяжение при размотке контролируется PID.	0
P-119	Пропор-циональное усиление (Kp)	0.00〜100.00	1
P-120	Интегральное время (Ti)	0.01〜10.00с	0.1с
P-121	Производное время (Td)	0.01〜10.00с	0с

Пропорциональное усиление (Kp): Определяет силу регулировки всего ПИД-регулятора, где чем больше Kp, тем больше сила регулировки. То, что этот параметр равен 100, указывает на то, что, когда величина обратной связи ПИД и отклонение данной величины равны 100%, адаптивная амплитуда ПИД-регулятора в команде выходной частоты будет максимальной частотой (игнорируя интегральное действие и дифференциальное влияние).

Интегральное время (Ti): Определяет интегральное регулирование ПИД-регулятора по обратной связи ПИД-регулятора и отклонение заданной величины. Интегральное время означает, что когда обратная связь ПИД-регулятора и отклонение заданной величины равны 100%, величина регулировки интегрального регулятора (игнорируя пропорциональное и дифференциальное действие) достигнет максимальной частоты (P-004) благодаря непрерывной настройке. этого времени Чем короче время интегрирования, тем больше сила регулировки.

Производное время (Td): Определяет силу регулировки ПИД-регулятора на величину обратной связи ПИД-регулятора и отклонение заданной величины. Производное время означает, что, если величина обратной связи изменяется на 100% за это время, величина регулировки дифференциального регулятора является максимальной частотой (P-004) (игнорируя пропорциональное действие и интегральное действие). Че
