SBR16 это круглая линейная направляющая: шлифованный стальной вал диаметром 16 мм на алюминиевой опоре. Длина 4000 мм, продаётся кратно 1 м с порезкой в размер. По валу ходят открытые линейные подшипники SBR16UU, SBR16LUU и SBR16UU с бронзовым сердечником.
Устройство
Опора прикручивается к раме станка болтами через отверстия, сделанные по всей её длине. Вал лежит на опоре по всей длине, поэтому не провисает между точками крепления и держит нагрузку на длинных осях. Открытый подшипник SBR охватывает вал сверху и с боков, а через прорезь снизу его корпуса проходит опора.
Каретка SBR это линейный шариковый подшипник в алюминиевом корпусе. Шарики циркулируют по замкнутым дорожкам, поэтому сопротивление движению мало, а ресурс большой. Регулировочные винты корпуса выбирают зазор между подшипником и валом. Для большей нагрузки на вал ставят две каретки или удлинённую каретку с двумя подшипниками.

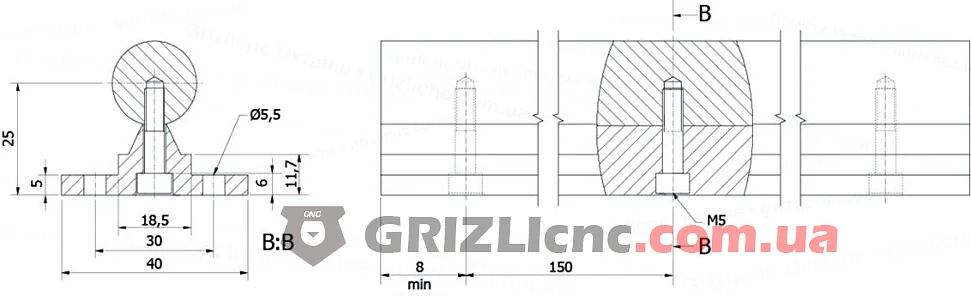

Размеры
| Параметр | Значение |
|---|
| Диаметр вала | 16 мм |
| Высота оси вала над основанием | 25 мм |
| Ширина опоры | 40 мм |
| Отверстия крепления опоры | Ø5.5 мм |
| Шаг отверстий по длине опоры | 150 мм |
| Длина | 4000 мм, продажа кратно 1 м |
Где применяют
Вал 16 мм рассчитан на относительно небольшие нагрузки: граверы и станки для обработки мягких материалов, дерева и пластика. Валы на опоре ставят на фрезерные станки с ЧПУ, плазменные и лазерные станки, плоттеры, 3D принтеры и измерительное оборудование.
Монтаж
На оси ставят два параллельных вала и по две каретки на каждом. Первый вал прикручивают к раме и выставляют по прямой, второй выставляют по первому так, чтобы каретки шли без заеданий по всей длине. Торцы после порезки зачищают от заусенцев.
