Однофазне твердотільне реле SSR-80DA типу DC-AC з номінальним струмом 80 А: постійний керуючий сигнал 3-32 В вмикає навантаження змінного струму 24-380 В. Корпус 62x45x22.5 мм з металевою основою, кріплення двома гвинтами.
Що таке твердотільне реле DA
У твердотільному реле немає рухомих контактів: навантаження вмикає напівпровідниковий ключ. Тому реле не іскрить під час перемикання, у нього немає зносу контактів і воно працює безшумно. Літери DA в маркуванні означають керування постійним струмом (DC) і комутацію змінного струму (AC).
Конструкція

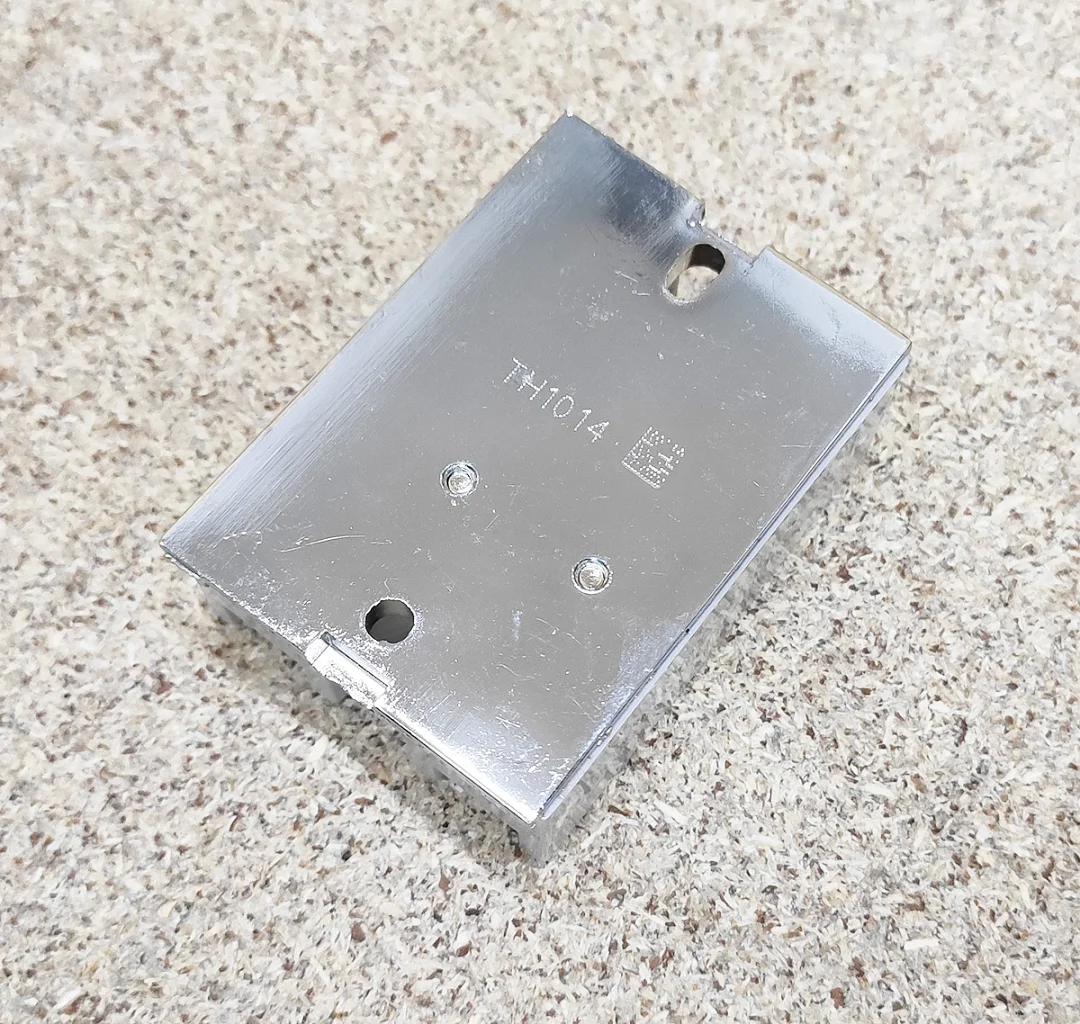

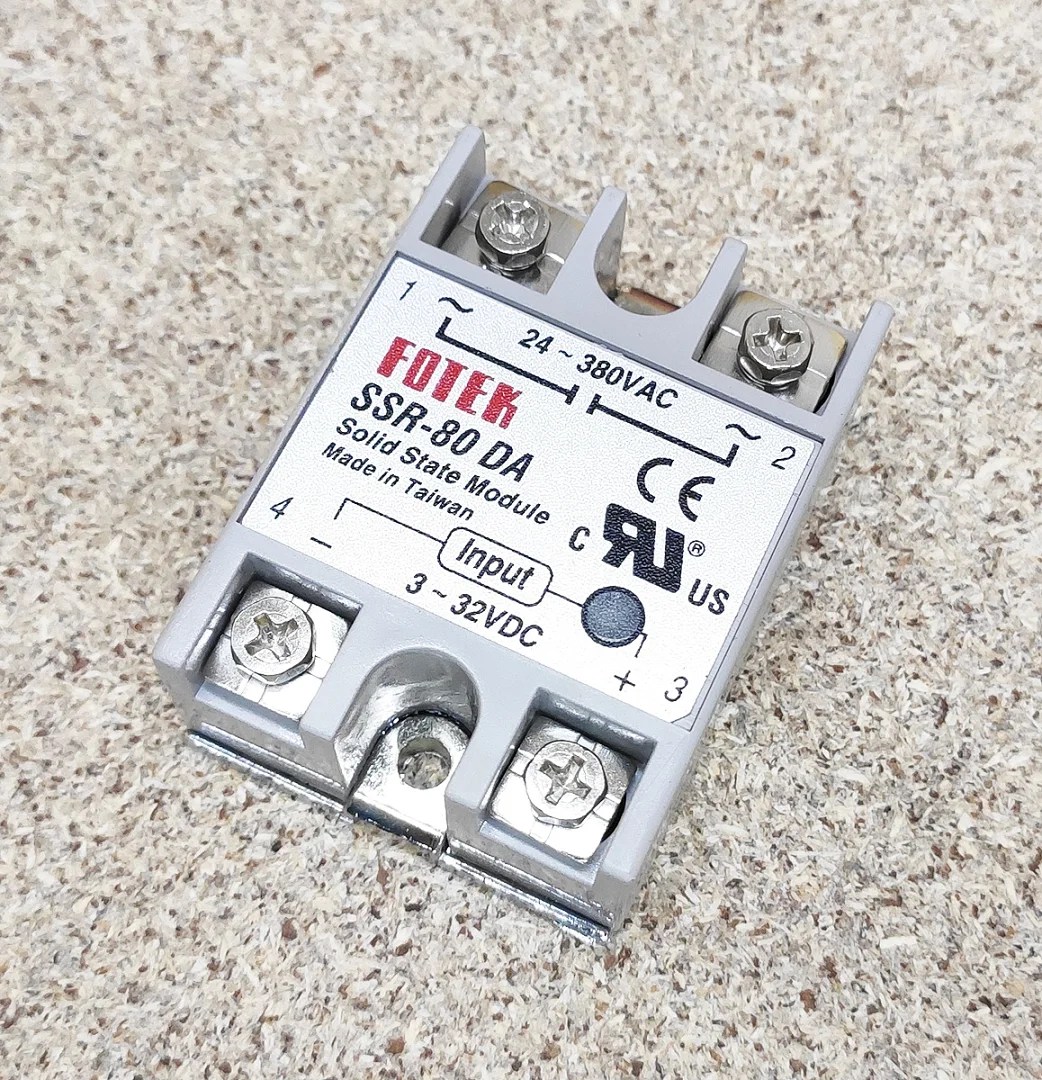

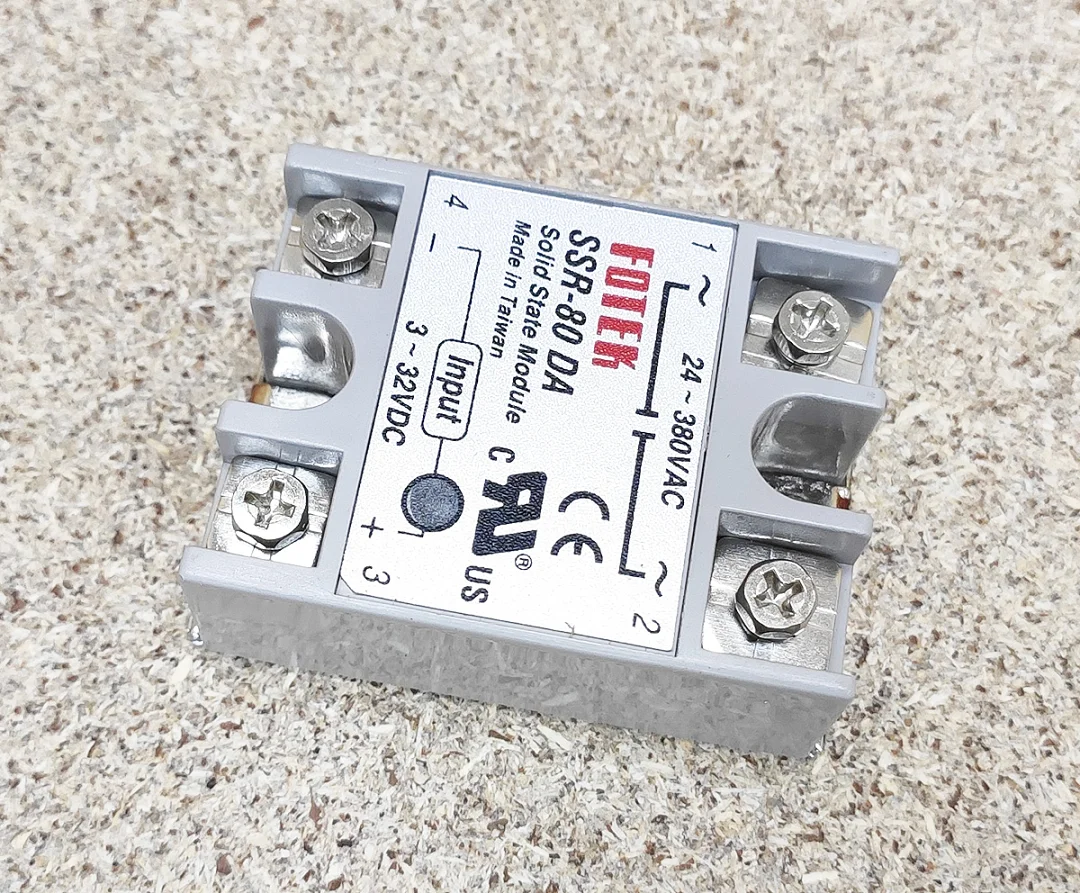

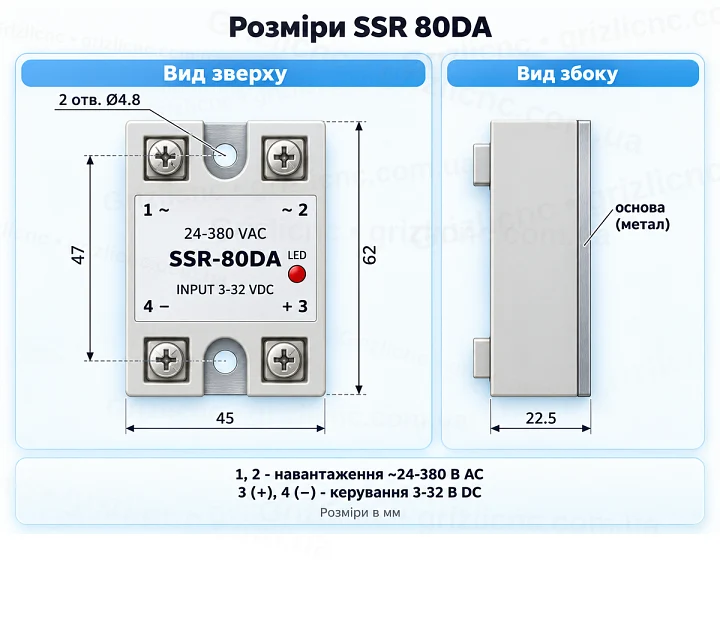

На корпусі чотири гвинтові клеми: 1 і 2 силові, 3 (+) і 4 (-) керуючі. Червоний світлодіод на корпусі світиться, коли на вхід подано керуючий сигнал. Металева основа відводить тепло від силового ключа. Для кріплення в корпусі два отвори Ø4.8 мм з міжосьовою відстанню 47 мм.
Підключення

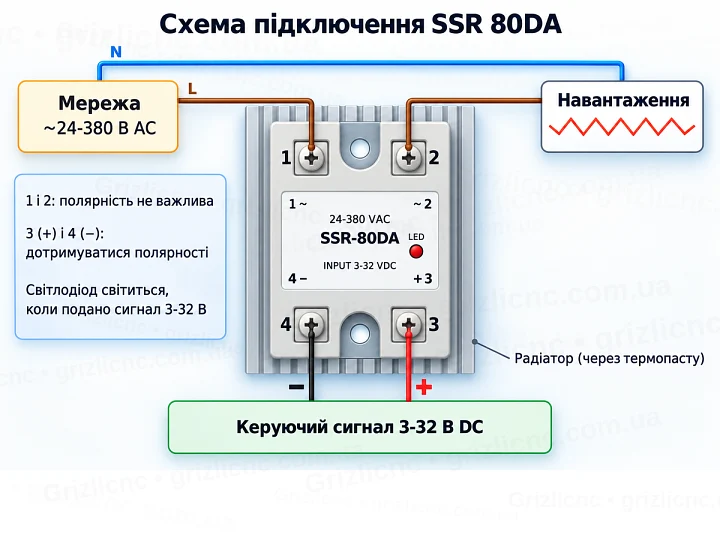

Клеми 1 і 2 вмикають послідовно з навантаженням у розрив одного проводу кола змінного струму 24-380 В, полярність для них не має значення. На клеми 3 (+) і 4 (-) подають керуючий сигнал 3-32 В постійного струму з дотриманням полярності, наприклад з виходу терморегулятора або контролера. Окремого живлення реле не потребує: вхідне коло живиться від керуючого сигналу.
Охолодження
На відкритому силовому ключі падає напруга, тому реле нагрівається, і тепловиділення зростає разом зі струмом навантаження. Реле встановлюють металевою основою на радіатор через термопасту, за великих струмів радіатор обдувають вентилятором. Перегрів виводить реле з ладу.
Застосування
Реле вмикає навантаження змінного струму за сигналом терморегулятора, ПЛК або іншого контролера: ТЕНи, нагрівальні елементи, лампи.
