Однофазное твердотельное реле SSR-80DA типа DC-AC с номинальным током 80 А: постоянный управляющий сигнал 3-32 В включает нагрузку переменного тока 24-380 В. Корпус 62x45x22.5 мм с металлическим основанием, крепление двумя винтами.
Что такое твердотельное реле DA
В твердотельном реле нет подвижных контактов: нагрузку включает полупроводниковый ключ. Поэтому реле не искрит при переключении, у него нет износа контактов и оно работает беззвучно. Буквы DA в маркировке означают управление постоянным током (DC) и коммутацию переменного тока (AC).
Конструкция

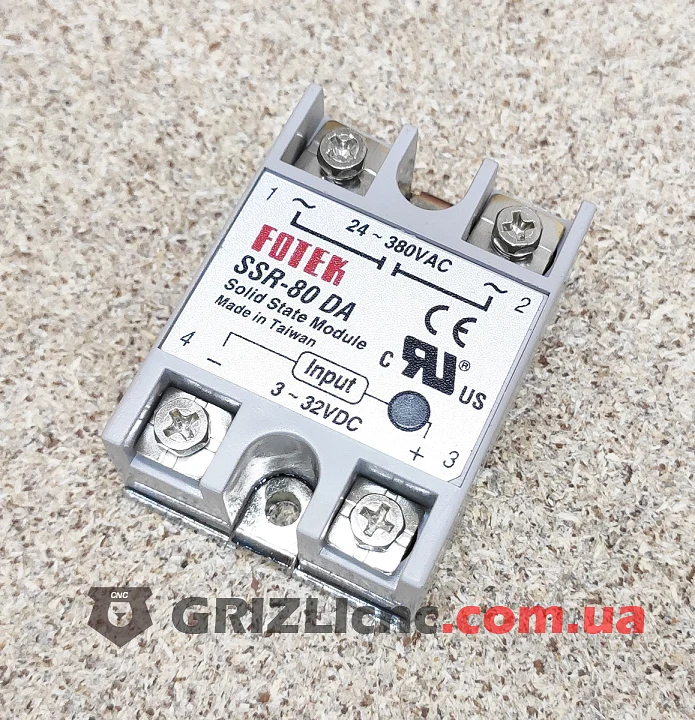

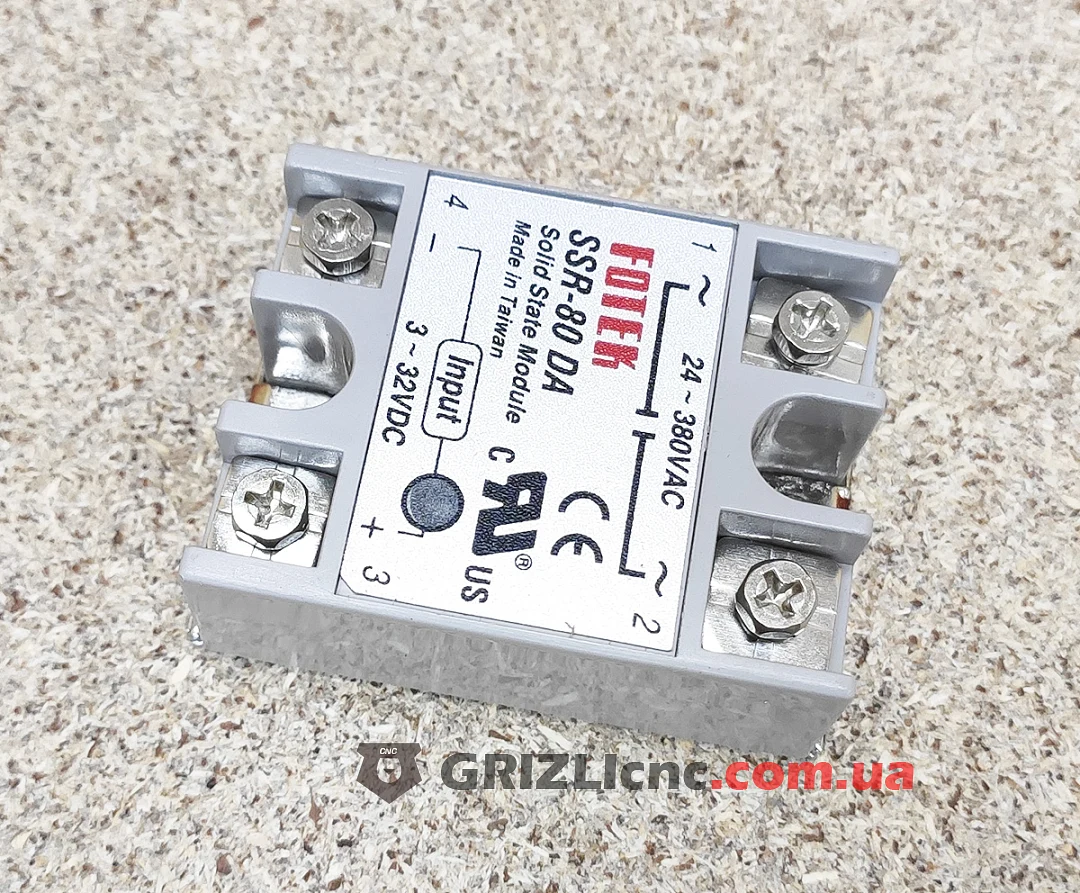

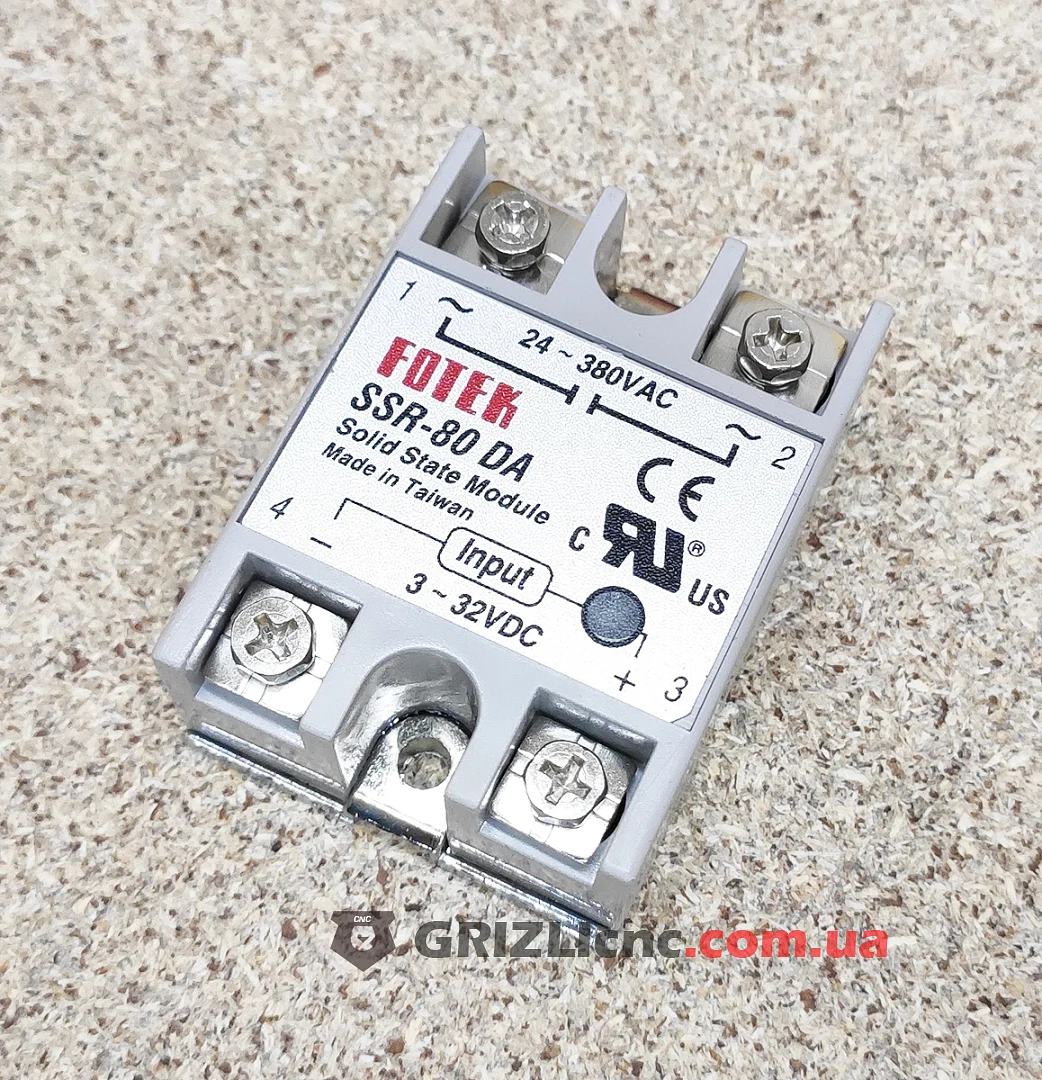

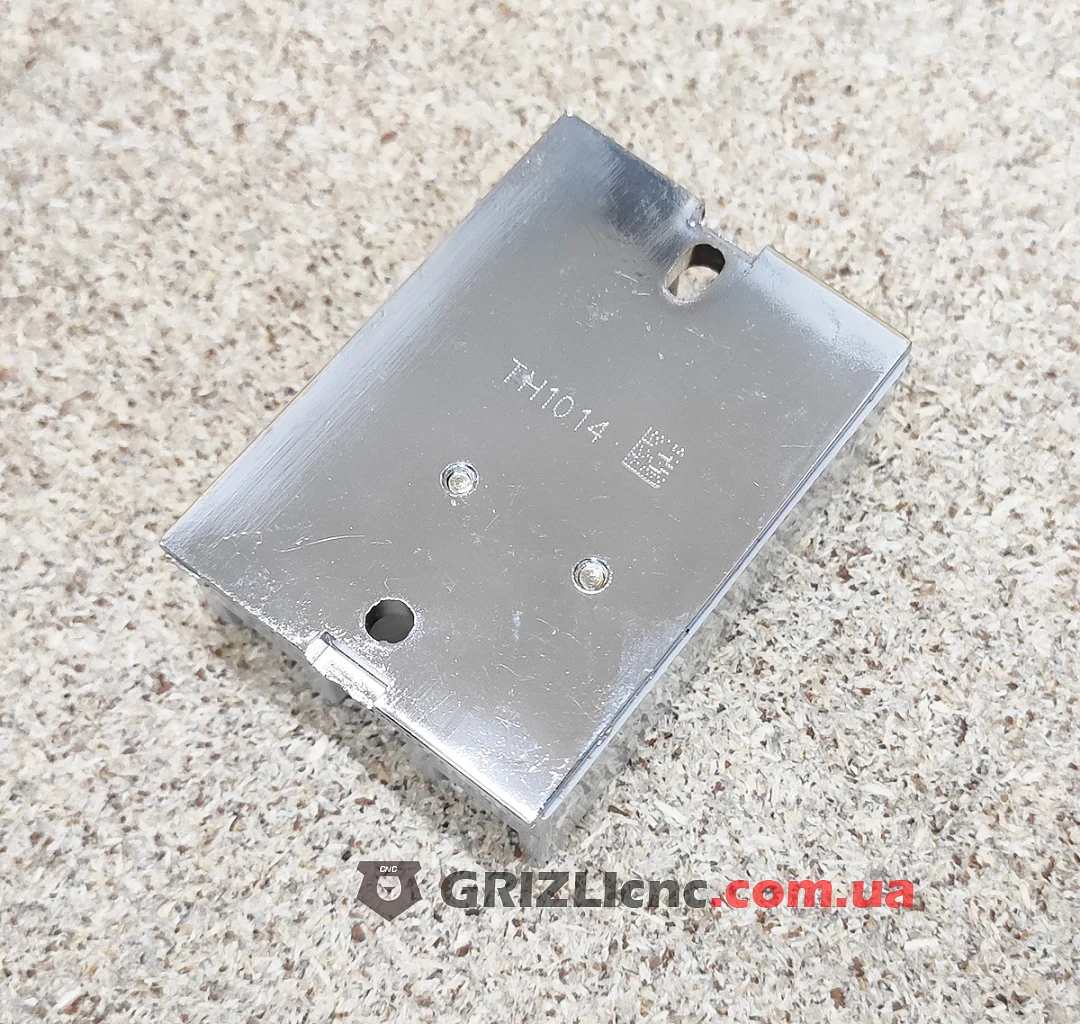

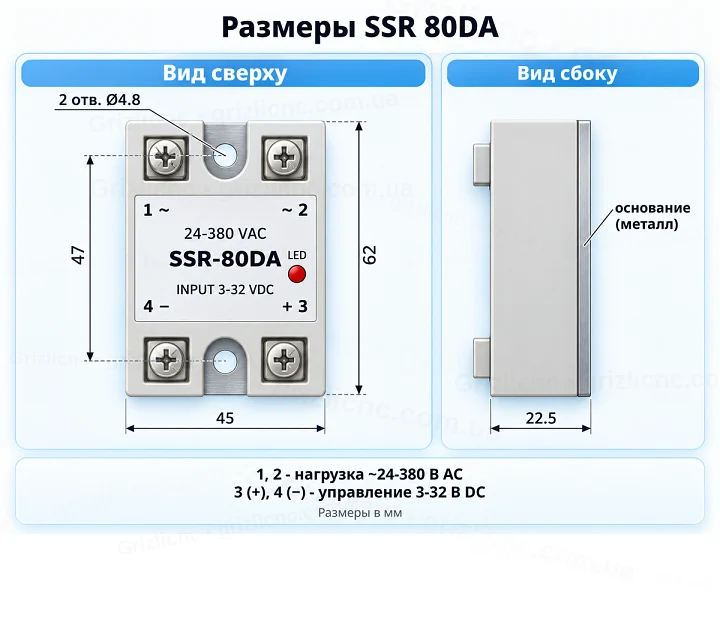

На корпусе четыре винтовые клеммы: 1 и 2 силовые, 3 (+) и 4 (-) управляющие. Красный светодиод на корпусе горит, когда на вход подан управляющий сигнал. Металлическое основание отводит тепло от силового ключа. Для крепления в корпусе два отверстия Ø4.8 мм с межосевым расстоянием 47 мм.
Подключение

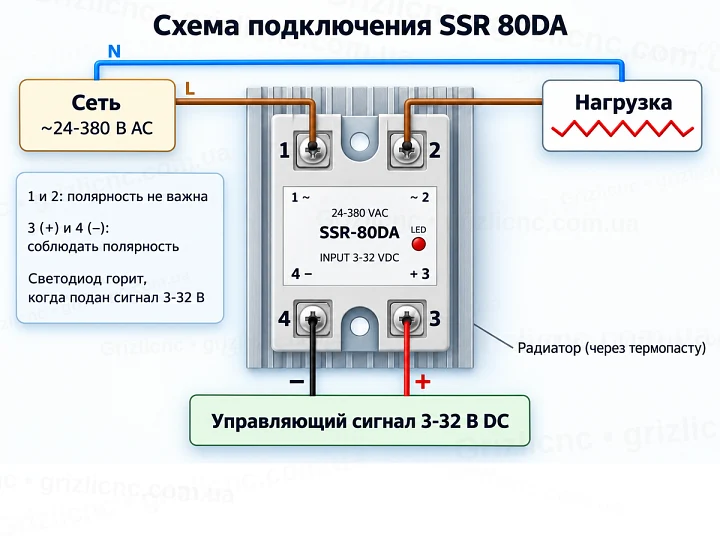

Клеммы 1 и 2 включают последовательно с нагрузкой в разрыв одного провода цепи переменного тока 24-380 В, полярность для них не имеет значения. На клеммы 3 (+) и 4 (-) подают управляющий сигнал 3-32 В постоянного тока с соблюдением полярности, например с выхода терморегулятора или контроллера. Отдельного питания реле не требует: входная цепь питается от управляющего сигнала.
Охлаждение
На открытом силовом ключе падает напряжение, поэтому реле нагревается, и тепловыделение растёт вместе с током нагрузки. Реле ставят металлическим основанием на радиатор через термопасту, при больших токах радиатор обдувают вентилятором. Перегрев выводит реле из строя.
Применение
Реле включает нагрузки переменного тока по сигналу терморегулятора, ПЛК или другого контроллера: ТЭНы, нагревательные элементы, лампы.
