SSR-60 DA (60A) Твердотельное реле FOTEK

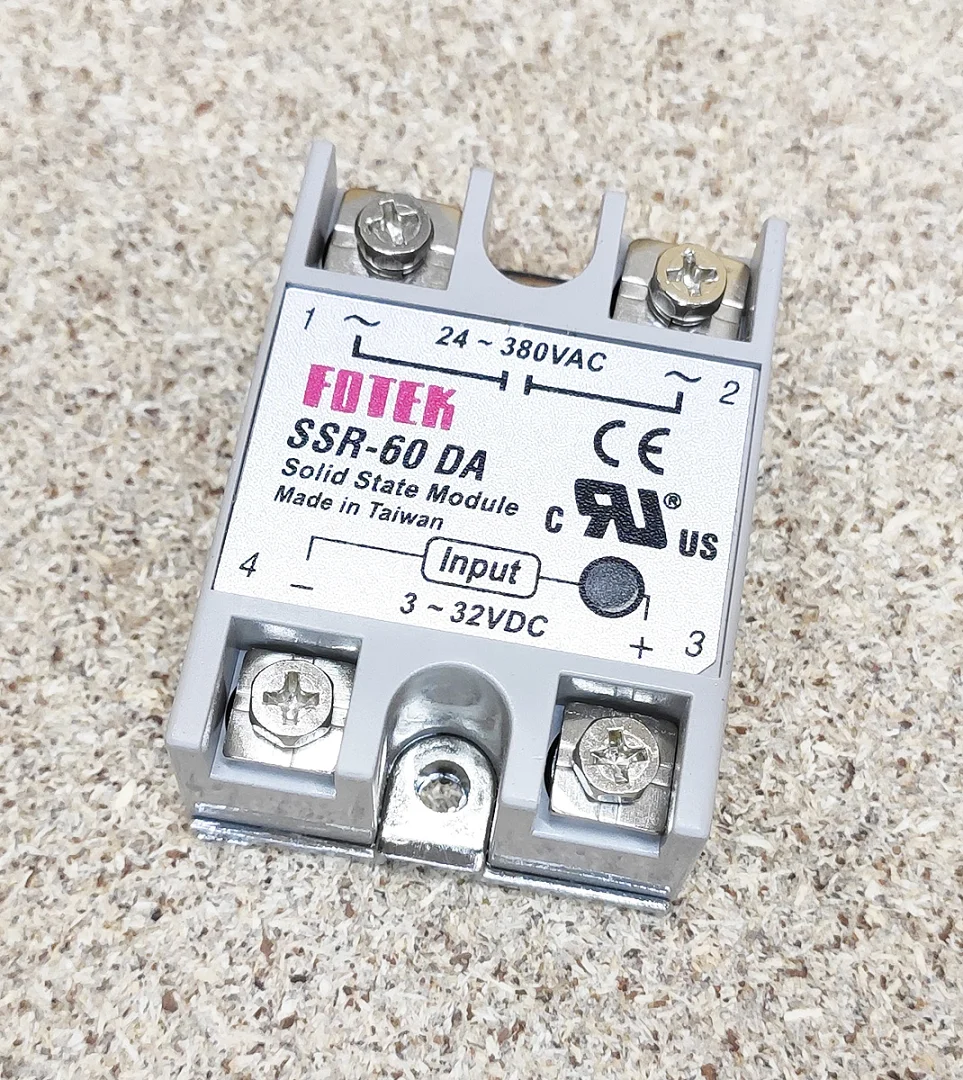

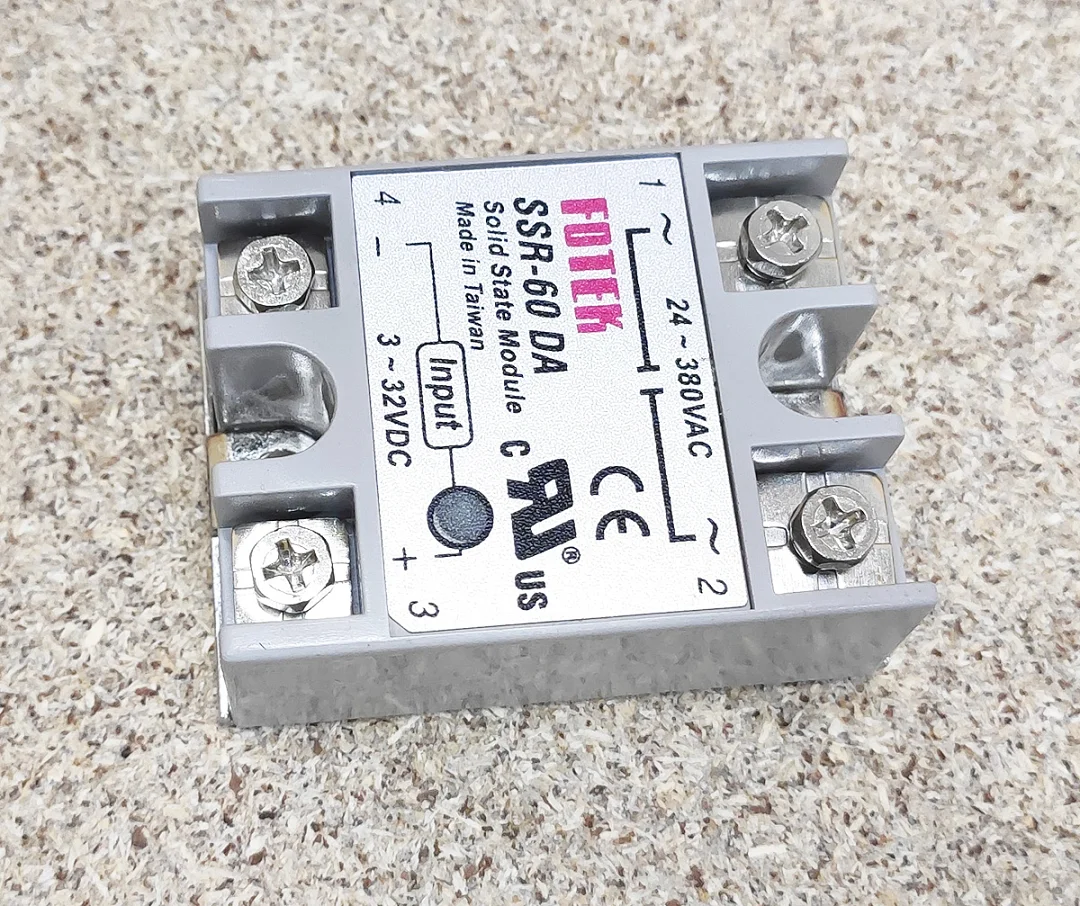

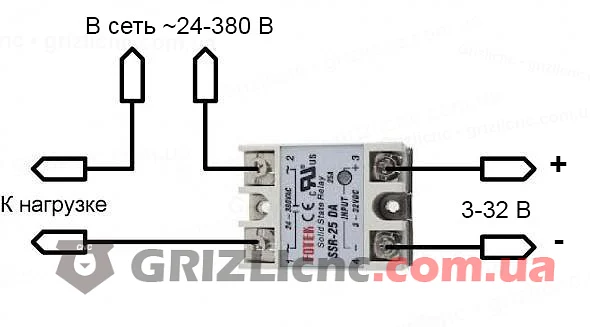

Твердотельное реле SSR-60 DA фирмы Fotek – это современное полупроводниковое устройство, которое предназначено для бесконтактной коммутации силовых цепей исполнительных механизмов, преимущественно нагревательных элементов (ТЭН), осветительных приборов и маломощных электродвигателей и других устройств с рабочим напряжением до 380В переменного тока и могут управляться постоянным напряжением от 3 до 32 В. Реле включают в цепь с рабочим напряжением 24-380 В переменного тока, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). К клеммам «3+» и «4-» подключают управляющий сигнал постоянного тока с напряжением 3-32 В на включение/выключение реле. При подаче управляющего сигнала горит красный светодиод. Питание реле осуществляется от управляющего сигнала постоянного тока. Реле не предназначено для коммутации индуктивной нагрузки. При индуктивной нагрузке номинальный рабочий ток реле уменьшается в 8 раз до 8 А. При рабочем токе свыше 8 А необходимо дополнительное охлаждение. Для этого используют радиаторы. При высоких нагрузках можно дополнительно использовать активное охлаждение радиатора в виде вентилятора. Тепловыделение реле при максимальной нагрузке может достигать 100 Вт, что требует принудительного отвода горячего воздуха.

Характеристики реле
