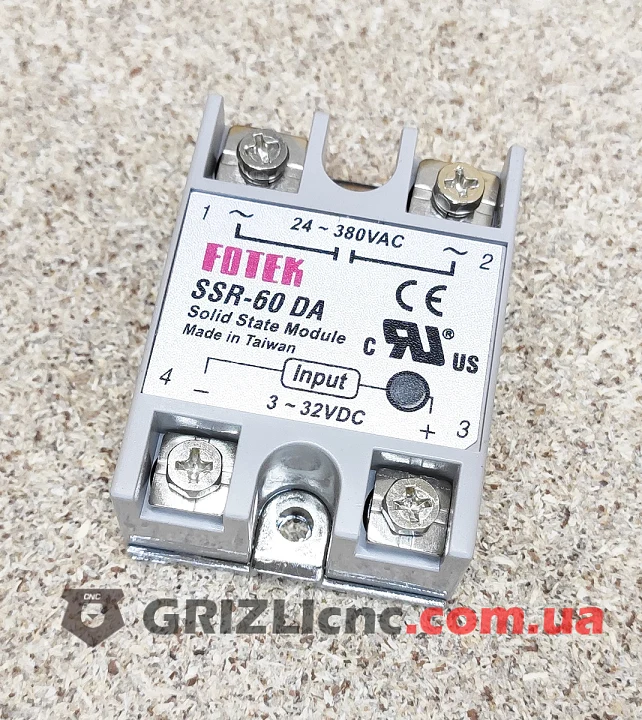

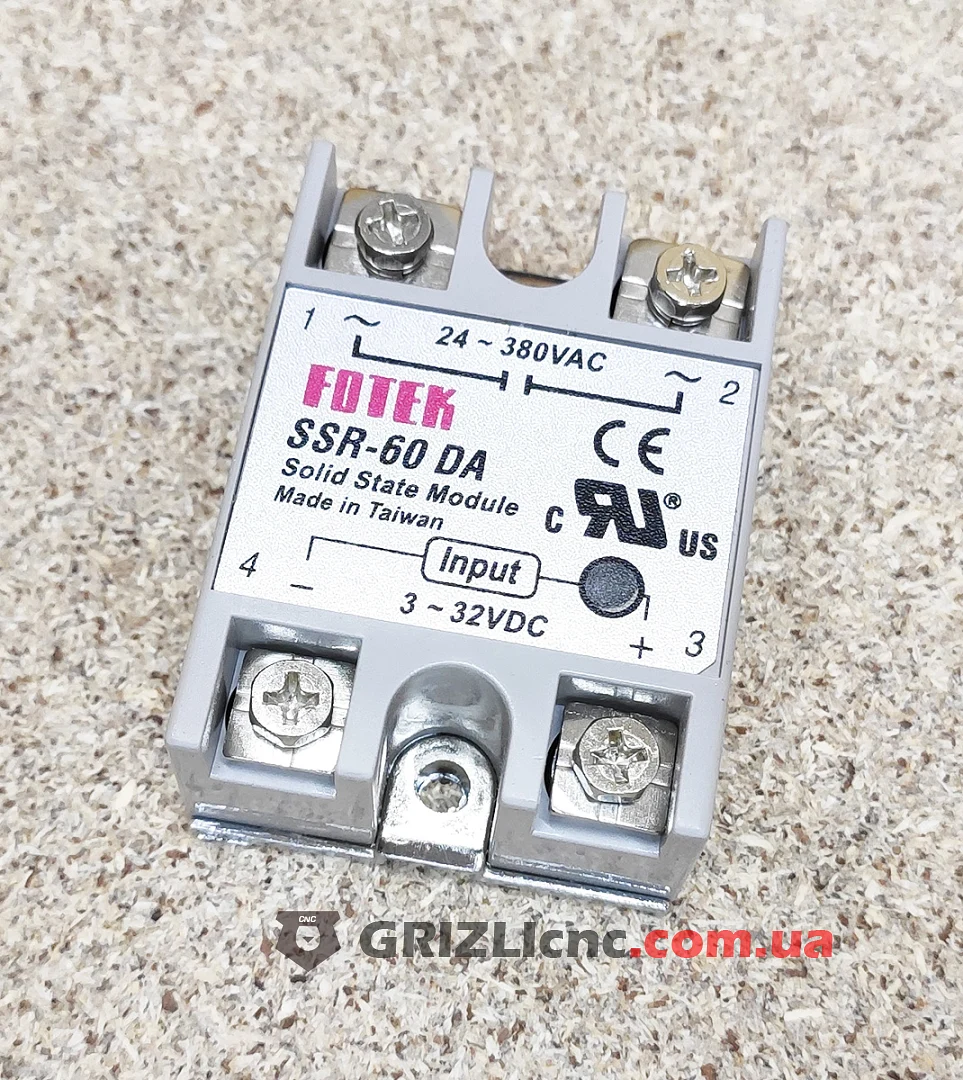

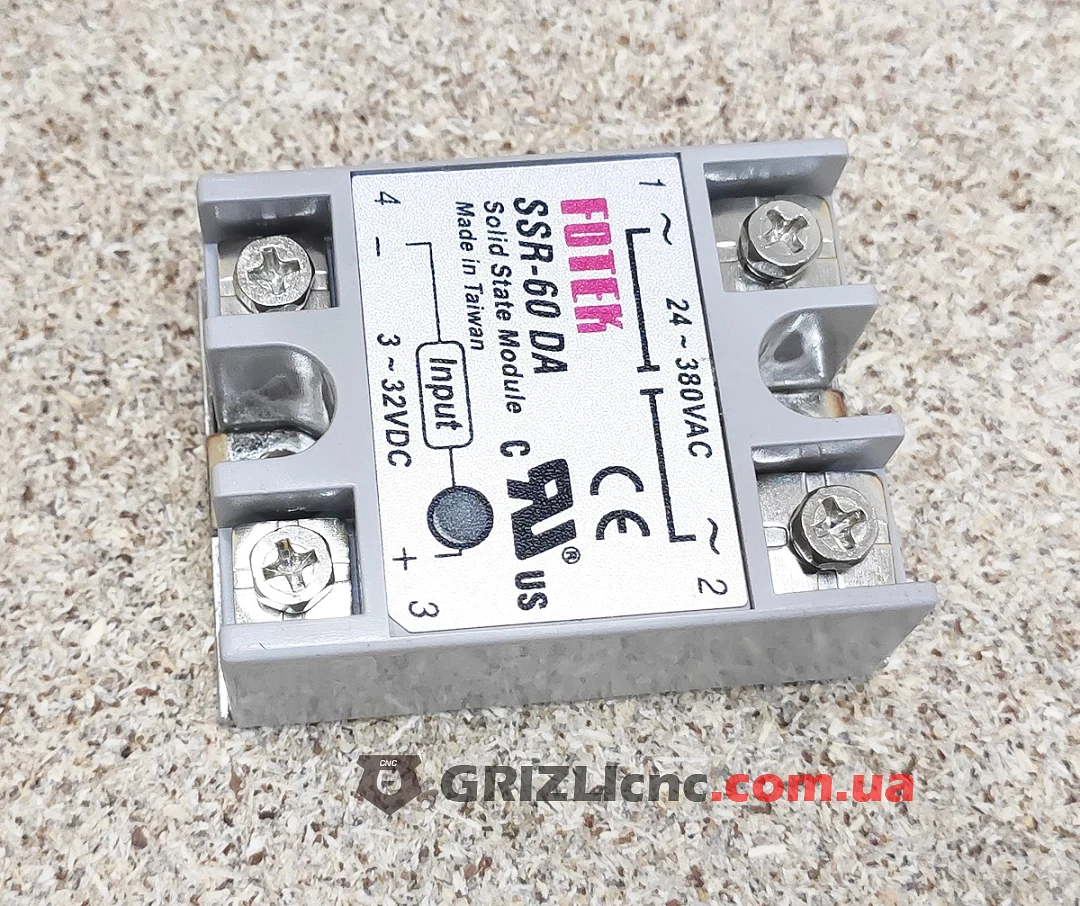

Твердотельное реле SSR-60 DA (60A) FOTEK, Тайвань

В наличии
160 грн Цена: 150 грн

Характеристики

  • 60 Ампер

Доставка

По Украине
Новой Почтой


Оплата

При получении

На карту
ПриватБанк
MonoBank


Время работы

Пн-Сб с 10:00 до 18:00
Воскресенье - выходной


Описание

Твердотельное реле SSR-60 DA фирмы Fotek – это современное полупроводниковое устройство, которое предназначено для бесконтактной коммутации силовых цепей исполнительных механизмов, преимущественно нагревательных элементов (ТЭН), осветительных приборов и маломощных электродвигателей и других устройств с рабочим напряжением до 380 В переменного тока и могут управляться постоянным напряжением от 3 до 32 В. Реле включают в цепь с рабочим напряжением 24-380 В переменного тока, которую нужно коммутировать, клеммами «1» и «2» (полярность не имеет значения). К клеммам «3+» и «4-» подключают управляющий сигнал постоянного тока с напряжением 3-32 В на включение/выключение реле. При подаче управляющего сигнала горит красный светодиод. Питание реле осуществляется от управляющего сигнала постоянного тока. Реле не предназначено для коммутации индуктивной нагрузки. При индуктивной нагрузке номинальный рабочий ток реле уменьшается в 8 раз до 8 А. При рабочем токе свыше 8 А необходимо дополнительное охлаждение. Для этого используют радиаторы. При высоких нагрузках можно дополнительно использовать активное охлаждение радиатора в виде вентилятора. Тепловыделение реле при максимальной нагрузке может достигать 100 Вт, что требует принудительного отвода горячего воздуха.

Характеристики реле

Номинальный рабочий ток

60 А

Коммутируемое напряжение

24-380 В AC

Падение напряжения

1.6 В / 25°С

Управляющее напряжение

3-32 В DC

Управляющий ток для DC5

15 мА

Ток утечки в выключенном состоянии

≤ 2 мА

Время включения/выключения

≤ 10 мс

Электрическая прочность изоляции

2500 В АС

Сопротивление изоляции

Более 50 МОм (при 500 В DC)

Температура окружающего воздуха

-30°C...+75°C

Индикация - светодиод для контроля наличия входного сигнала

Тип монтажа - крепление винтами на плоскость

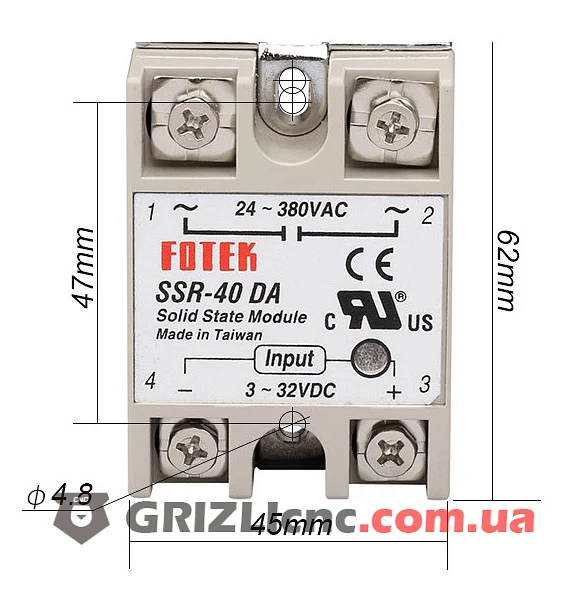

 Размеры реле SSR

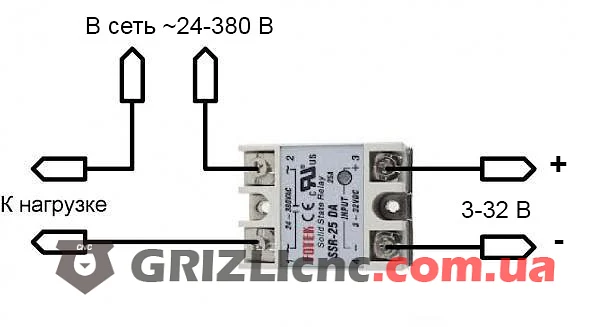

Подключение реле
