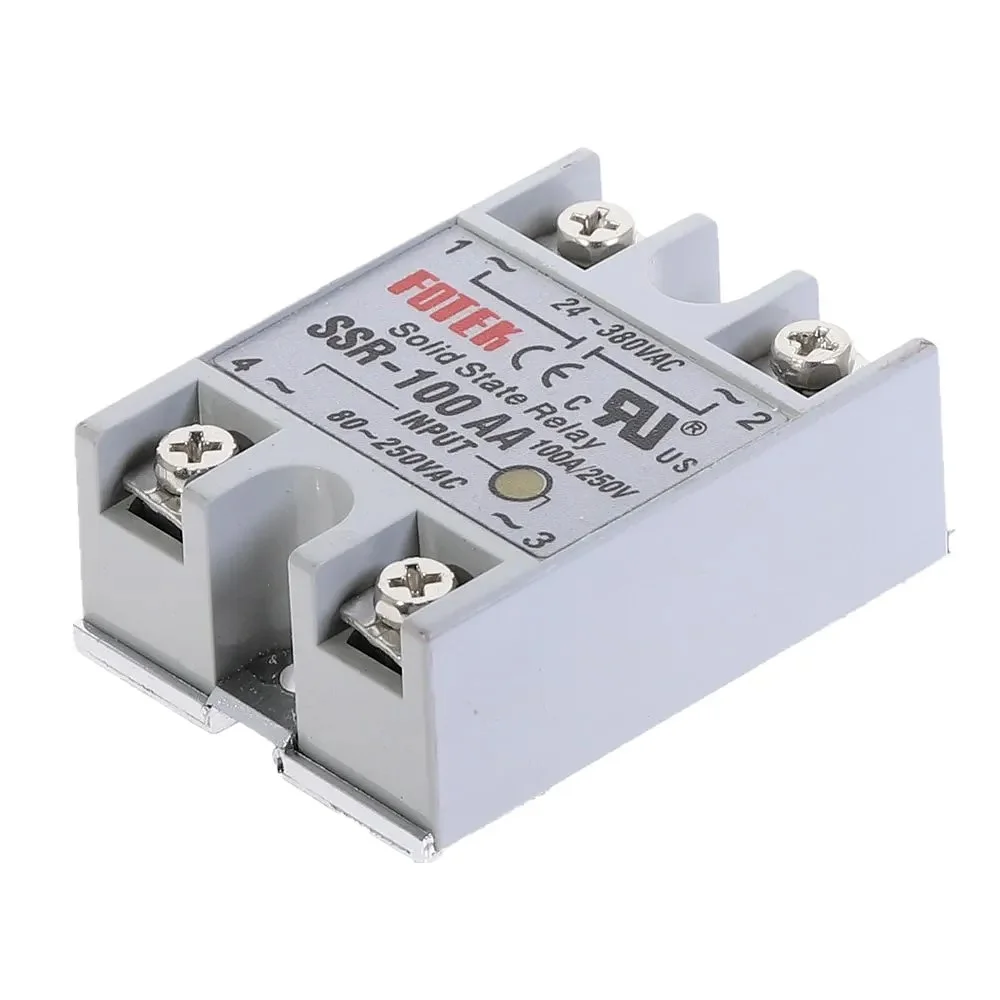

Твердотільне реле SSR-100 AA на 100 А для безконтактної комутації навантаження змінного струму 24-380 В. Керується змінною напругою 80-250 В AC, тому його вмикають сигналом 220 В від кнопки, вимикача, терморегулятора з релейним виходом або виходу ПЛК. Корпус 62x45x23.5 мм з металевою основою, світлодіод на кришці показує, що на вхід подано керуючий сигнал.
Що таке твердотільне реле AA
У твердотільному реле немає рухомих контактів: керуюча напруга через оптрон відкриває силовий напівпровідниковий ключ, і він пропускає струм навантаження. Реле не іскрить під час перемикання, у нього немає зносу контактів, воно працює безшумно і витримує часті увімкнення. Літери AA в маркуванні означають, що і керування, і навантаження змінного струму. Постійний струм таке реле комутувати не може: ключ закривається тільки при переході змінного струму через нуль. Сигналом 3-32 В DC це реле не керується, для нього потрібне реле типу DA.
Підключення
Клеми 1 і 2 вмикають послідовно з навантаженням у розрив фазного проводу кола 24-380 В AC. На клеми 3 і 4 подають керуючу напругу 80-250 В AC, полярність для них значення не має. Окремого живлення реле не потребує, вхідне коло живиться від керуючого сигналу. У закритому стані через навантаження проходить струм витоку до 2 мА, тому перед роботами з навантаженням його знеструмлюють автоматом, а не тільки реле.
Охолодження

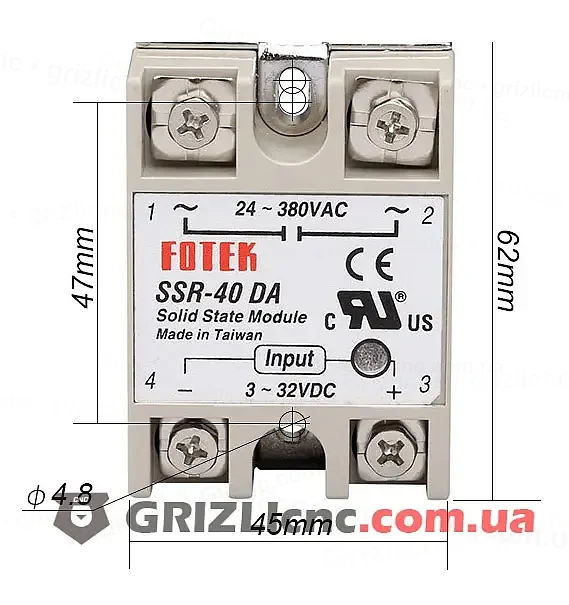

На відкритому ключі падає до 1.6 В, тому реле виділяє тепло пропорційно струму: при 100 А це 160 Вт (1.6 В x 100 А). Металеву основу встановлюють на алюмінієвий радіатор через термопасту і кріплять двома гвинтами через отвори з міжосьовою відстанню 47 мм. При струмі 100 А потрібен великий радіатор з обдувом вентилятором. Перегрів виводить реле з ладу.
Вибір і застосування
Реле вмикає ТЕНи, нагрівальні елементи, лампи та інші навантаження змінного струму за сигналом терморегулятора, ПЛК або контролера. Номінальний струм 100 А реле тримає тільки на радіаторі. Для двигунів, трансформаторів, ламп розжарювання та інших навантажень з великим пусковим струмом реле обирають із запасом за струмом у 2-3 рази.
