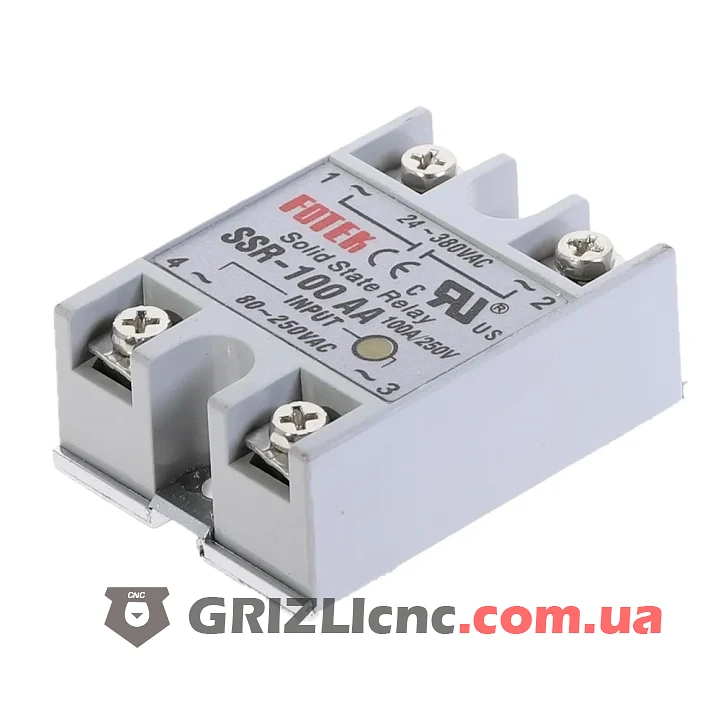

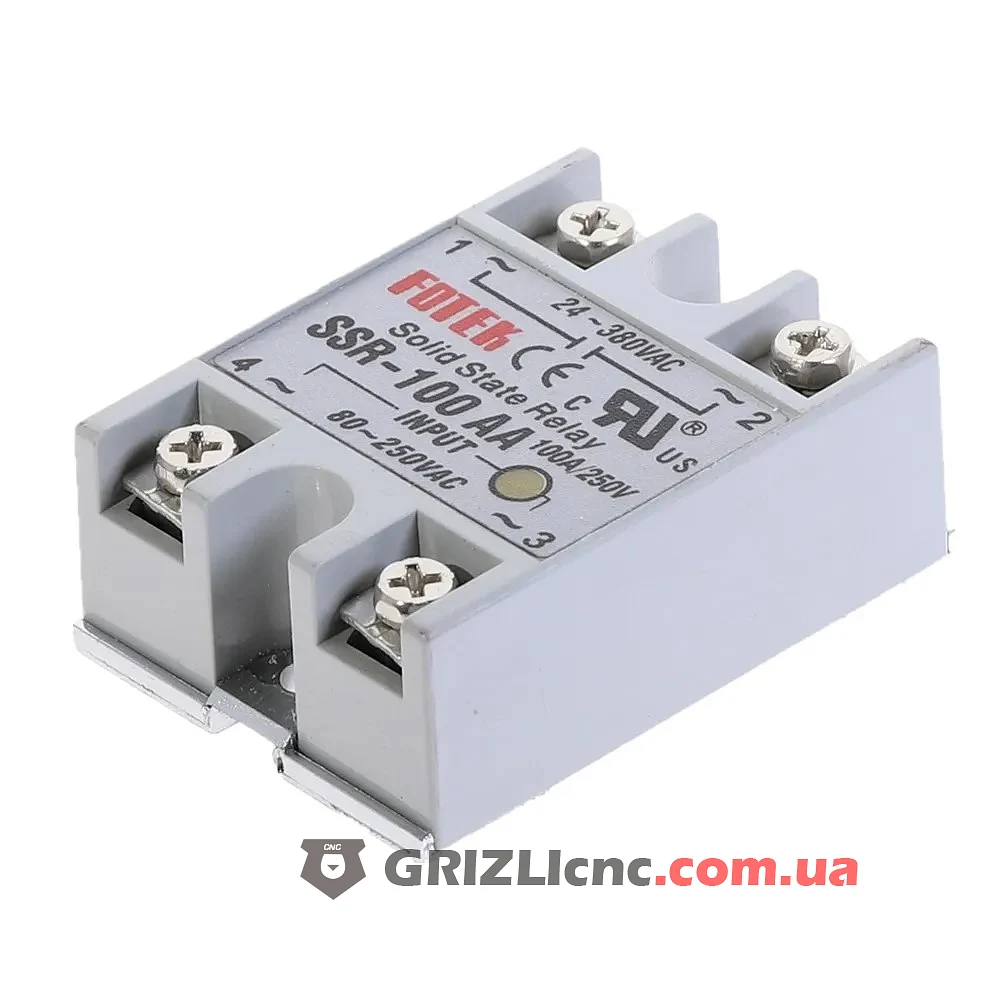

Твердотельное реле SSR-100 AA (100A) FOTEK, Тайвань

Однофазное твердотельное реле SSR-100 DA фирмы Fotek – это современное полупроводниковое устройство, которое предназначено для бесконтактной коммутации силовых цепей с максимальным током нагрузки 100 А. Используется для коммутации цепей исполнительных механизмов, преимущественно нагревательных элементов (ТЭН), осветительных приборов и маломощных электродвигателей и других устройств с рабочим напряжением до 380 В переменного тока. Коммутируемая цепь подключается к клеммам «1» и «2» без учета полярности. Управляющий сигнал 3-32 в подключается к клеммам «3+» и «4-» с учетом полярности. Реле управляется постоянным напряжением от 3 до 32 В. Реле не предназначено для коммутации индуктивной нагрузки. При индуктивной нагрузке номинальный рабочий ток реле уменьшается в 8 раз до 12 А. При рабочем токе свыше 8 А необходимо дополнительное охлаждение. Для этого используют радиаторы. При высоких нагрузках нужно дополнительно использовать активное охлаждение радиатора в виде вентилятора. Для лучшей теплопередачи при установке реле на радиатор применяют термопасту. При высоких нагрузках охлаждение необходимо, так как тепловыделение при номинальном рабочем токе превышает 150 Вт, что может привести к выходу реле из строя.

Характеристики реле
