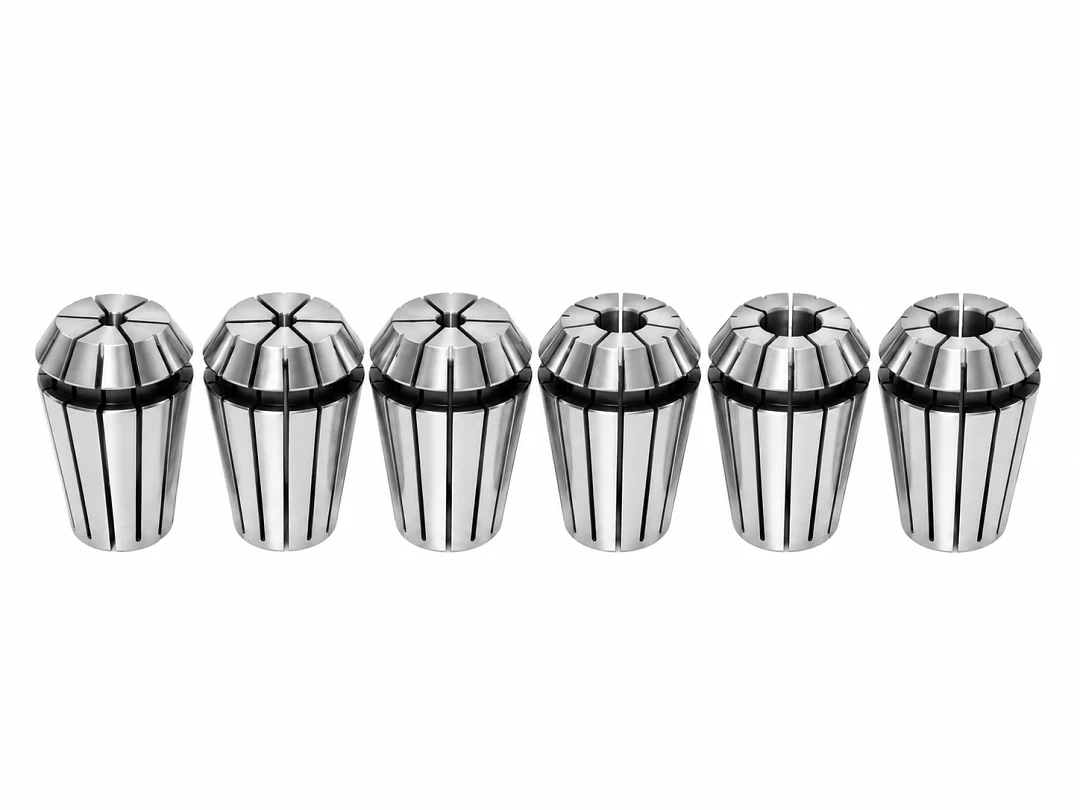

Набір із 6 цанг ER16 3.175, 4, 5, 6, 8 і 10 мм для шпинделя фрезерного верстата ЧПУ

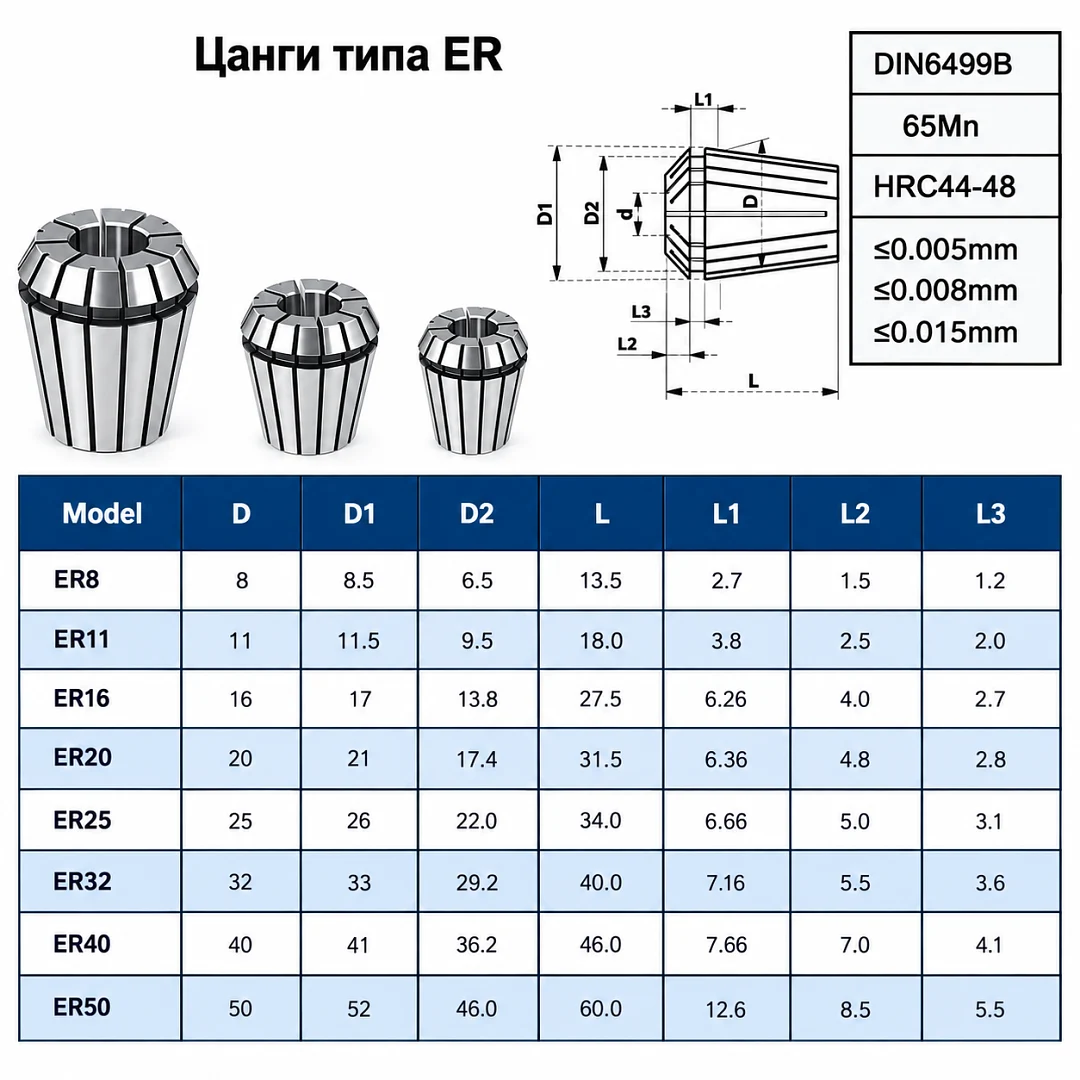

Набір із 6 цанг ER16 розмірів 3.175, 4, 5, 6, 8 і 10 мм. Він потрібен, щоб під кожен хвостовик фрези стояла своя цанга, а не найближча за розміром: так менше биття і фреза не прослизає. Цанги виконані за DIN 6499 і підходять до валів шпинделів 1.5 кВт і 2.2 кВт із корпусом 80 мм.

Розміри в наборі

Кожна цанга ER16 тримає хвостовик у межах 1 мм нижче номіналу, тому набір закриває хвостовики від 2.175 до 6 мм без пропусків, а також від 7 до 8 мм і від 9 до 10 мм. У таблиці типові моменти затягування для стандартної гайки ER16.

Як користуватися

Під кожну фрезу беруть цангу з номіналом, що дорівнює хвостовику: для спіральної фрези 6 мм цангу 6 мм, для пазової фрези 8 мм цангу 8 мм. Цангу защіпають у гайку, накручують гайку на вал, вставляють хвостовик не менше ніж на 18.3 мм і затягують. Без хвостовика гайку з цангою не затягують.

Догляд за цангами

Після роботи цанги продувають від пилу й розкладають по гніздах тримача, щоб пелюстки не забивалися стружкою. Цангу, на якій фреза проверталася, замінюють: натир на внутрішній поверхні вже не дасть биття 0.015 мм.
