Набор из 6 цанг ER16 3.175, 4, 5, 6, 8 и 10 мм для шпинделя фрезерного станка ЧПУ

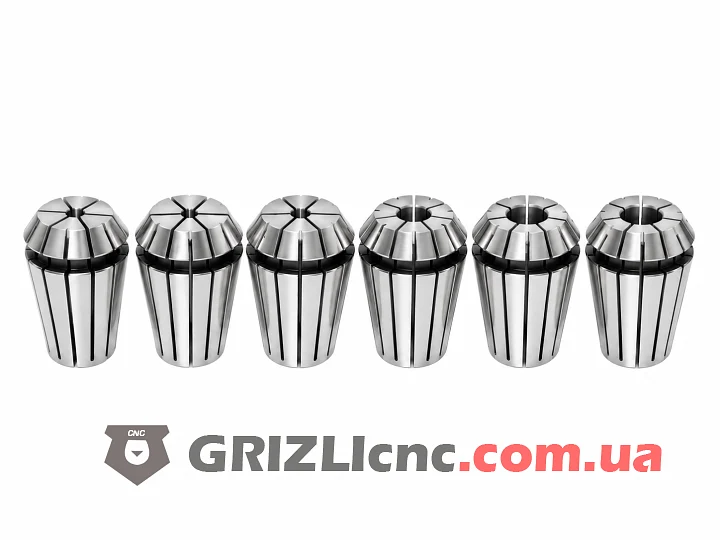

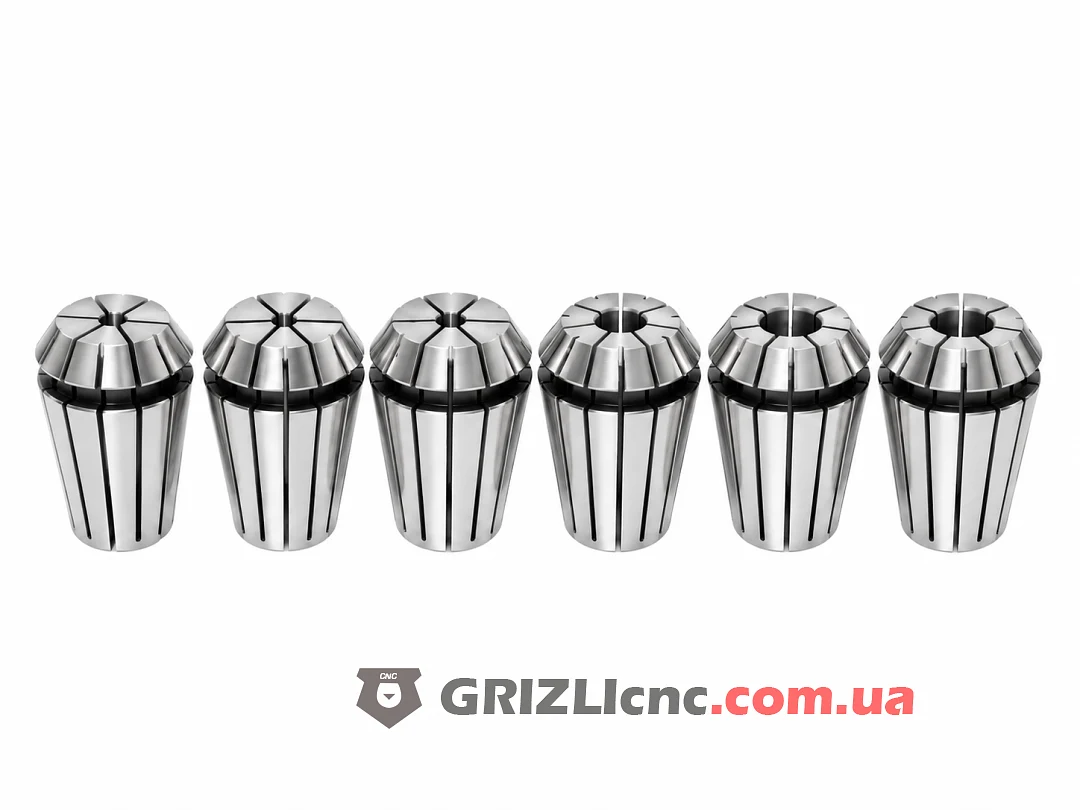

Набор из 6 цанг ER16 размеров 3.175, 4, 5, 6, 8 и 10 мм. Он нужен, чтобы под каждый хвостовик фрезы стояла своя цанга, а не ближайшая по размеру: так меньше биение и фреза не проскальзывает. Цанги выполнены по DIN 6499 и подходят к валам шпинделей 1.5 кВт и 2.2 кВт с корпусом 80 мм.

Размеры в наборе

Каждая цанга ER16 держит хвостовик в пределах 1 мм ниже номинала, поэтому набор закрывает хвостовики от 2.175 до 6 мм без пропусков, а также от 7 до 8 мм и от 9 до 10 мм. В таблице типовые моменты затяжки для стандартной гайки ER16.

Как пользоваться

Под каждую фрезу берут цангу с номиналом, равным хвостовику: для спиральной фрезы 6 мм цангу 6 мм, для пазовой фрезы 8 мм цангу 8 мм. Цангу защёлкивают в гайку, наворачивают гайку на вал, вставляют хвостовик не меньше чем на 18.3 мм и затягивают. Без хвостовика гайку с цангой не затягивают.

Уход за цангами

После работы цанги продувают от пыли и раскладывают по гнёздам держателя, чтобы лепестки не забивались стружкой. Цангу, на которой фреза проворачивалась, заменяют: натир на внутренней поверхности уже не даст биения 0.015 мм.
