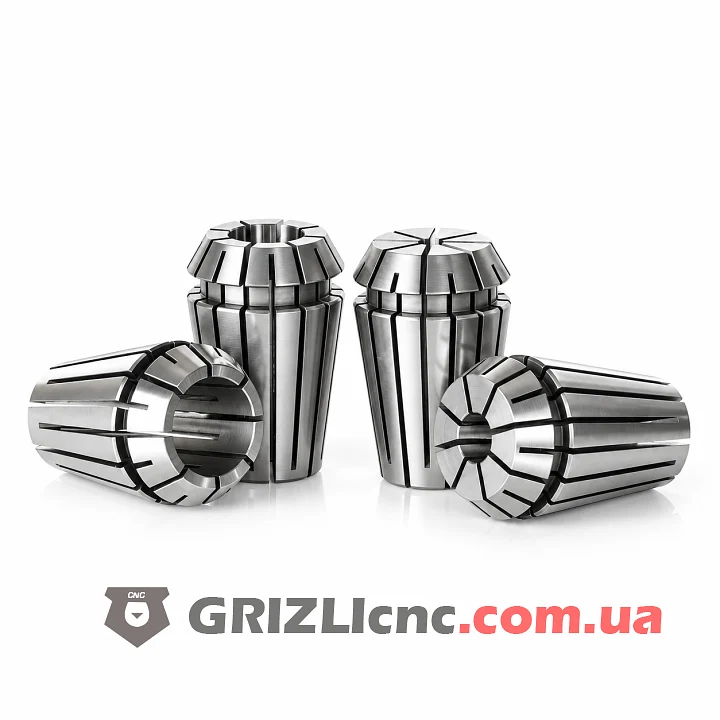

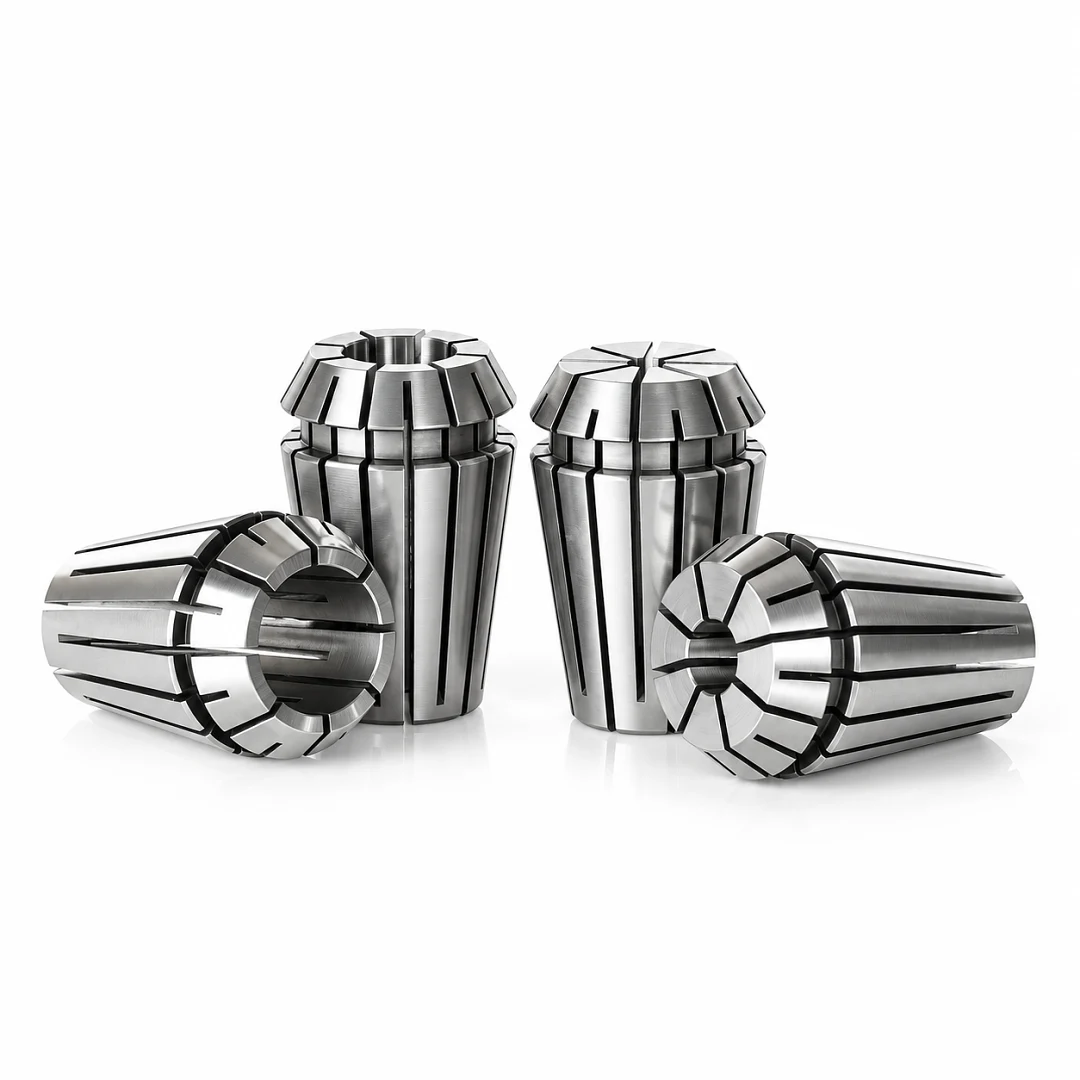

Набір із 4 цанг ER11 розмірів 3.175, 4, 5 і 6 мм. Він потрібен, щоб під кожен хвостовик фрези стояла своя цанга, а не найближча за розміром: так менше биття і фреза не прослизає. Цанги виконані за DIN 6499 і підходять до валів шпинделів 800 Вт із корпусом 65 мм і частини шпинделів 1.5 кВт із корпусом 80 мм.
Розміри в наборі

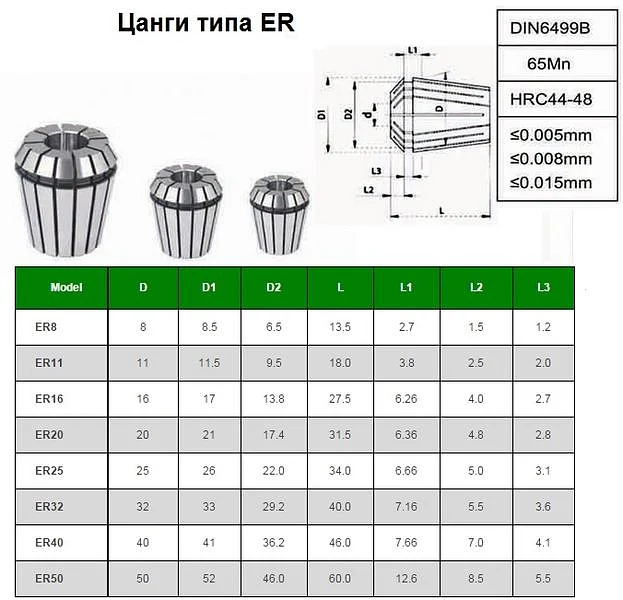

Цанги ER11 тримають хвостовик у межах 0.5 мм, тому набір закриває ходові розміри фрез для шпинделя 800 Вт, а для проміжних діаметрів потрібні окремі цанги. У таблиці типові моменти затягування для стандартної гайки ER11.
| Цанга | Діапазон затиску | Типовий момент затягування |
|---|
| 3.175 мм | від 2.675 до 3.175 мм | 24 Н·м |
| 4 мм | від 3.5 до 4 мм | 24 Н·м |
| 5 мм | від 4.5 до 5 мм | 24 Н·м |
| 6 мм | від 5.5 до 6 мм | 24 Н·м |
Як користуватися
Під кожну фрезу беруть цангу з номіналом, що дорівнює хвостовику: для гравера 3.175 мм цангу 3.175 мм, для 3D фрези 4 мм цангу 4 мм. Цангу защіпають у гайку, накручують гайку на вал, вставляють хвостовик не менше ніж на 12 мм і затягують. Без хвостовика гайку з цангою не затягують.
Зберігання
Цанги зберігають чистими й сухими, окремо одна від одної. Перед встановленням протирають зовнішній конус цанги й конус вала: стружка в конусі дає биття більше за заявлені 0.015 мм.
