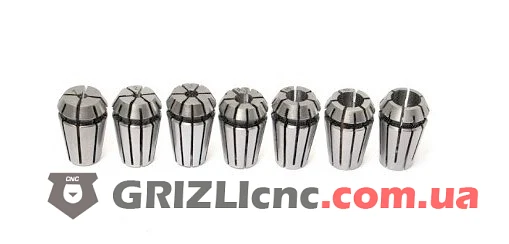

Набор из 4 цанг ER11 3.175, 4, 5 и 6 мм для шпинделя фрезерного станка ЧПУ

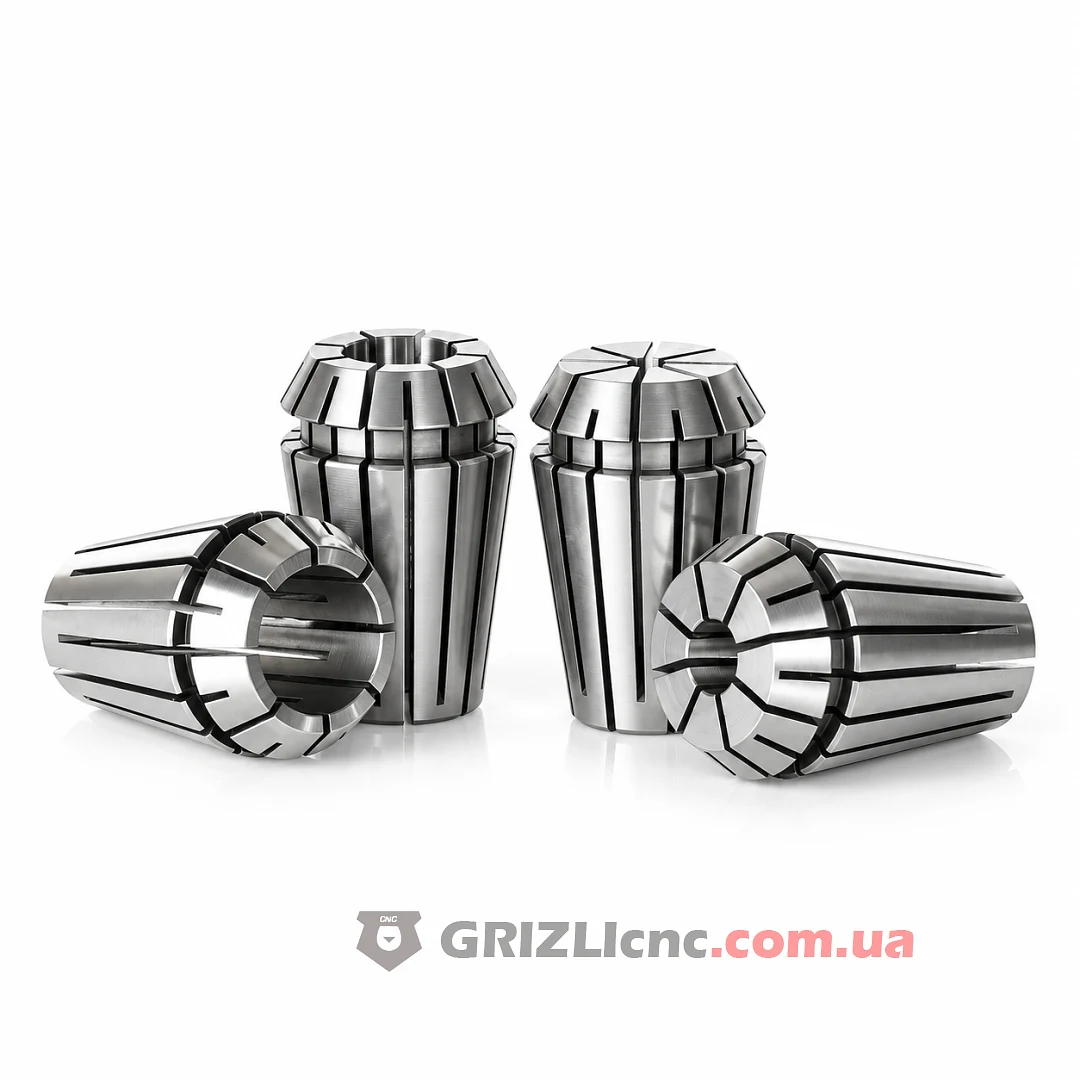

Набор из 4 цанг ER11 размеров 3.175, 4, 5 и 6 мм. Он нужен, чтобы под каждый хвостовик фрезы стояла своя цанга, а не ближайшая по размеру: так меньше биение и фреза не проскальзывает. Цанги выполнены по DIN 6499 и подходят к валам шпинделей 800 Вт с корпусом 65 мм и части шпинделей 1.5 кВт с корпусом 80 мм.

Размеры в наборе

Цанги ER11 держат хвостовик в пределах 0.5 мм, поэтому набор закрывает ходовые размеры фрез для шпинделя 800 Вт, а для промежуточных диаметров нужны отдельные цанги. В таблице типовые моменты затяжки для стандартной гайки ER11.

Как пользоваться

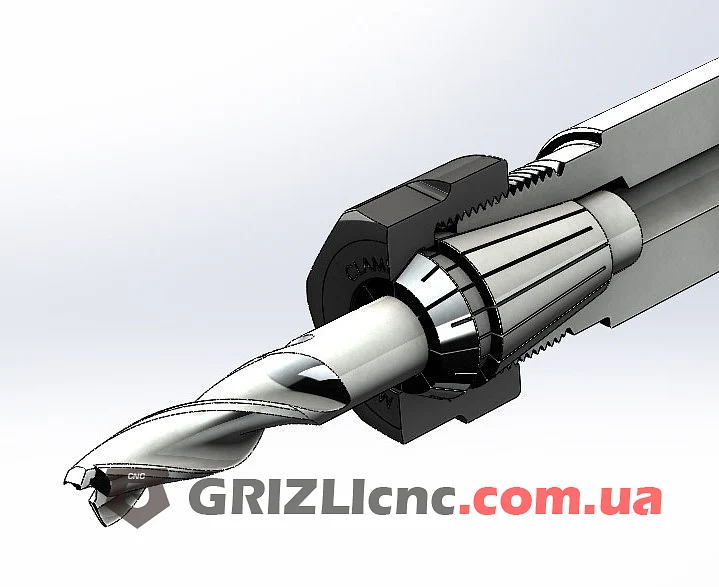

Под каждую фрезу берут цангу с номиналом, равным хвостовику: для гравёра 3.175 мм цангу 3.175 мм, для 3D фрезы 4 мм цангу 4 мм. Цангу защёлкивают в гайку, наворачивают гайку на вал, вставляют хвостовик не меньше чем на 12 мм и затягивают. Без хвостовика гайку с цангой не затягивают.

Хранение

Цанги хранят чистыми и сухими, отдельно друг от друга. Перед установкой протирают наружный конус цанги и конус вала: стружка в конусе даёт биение больше заявленных 0.015 мм.
