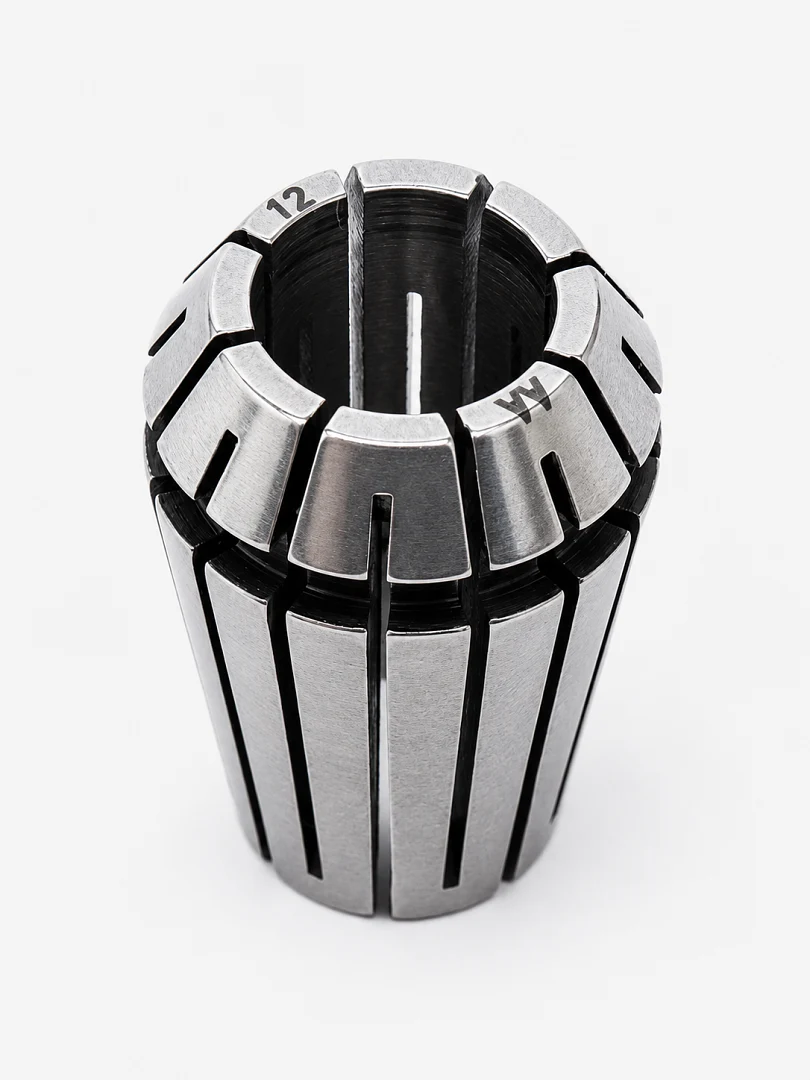

Цанга ER20 12.7 мм (1/2″) для шпинделя фрезерного верстата ЧПУ

Цанга ER20 на 12.7 мм (1/2″) затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 11.7 до 12.7 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER20 і до гайки ER20. Підходить для фрез по дереву з дюймовим хвостовиком 12.7 мм (1/2″): фасонних, філенкових і пазових фрез із наборів для ручного фрезера та фрез для вирівнювання поверхні.

Розмір 12.7 мм дорівнює 1/2 дюйма. Метрична цанга 12 мм такий хвостовик не прийме, а цанга 13 мм затисне його біля нижньої межі діапазону з більшим биттям, тому під дюймову фрезу потрібна саме дюймова цанга.

Хвостовик 12.2 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 12.7 мм. Хвостовики тонші за 11.7 мм тримає цанга 12 мм.

Для яких шпинделів

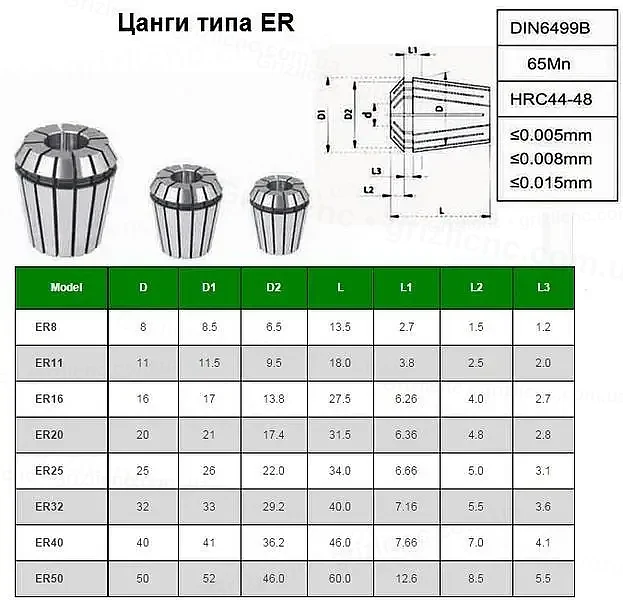

Цанги ER20 ставлять у вали шпинделів 2.2 кВт із корпусом 80 мм і шпинделів 3 кВт і 4.5 кВт із корпусом 100 мм. Серія ER20 розрахована на хвостовики до 13 мм за DIN 6499, зовнішній діаметр цанги 21 мм, довжина 31.5 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.

Затягування гайки

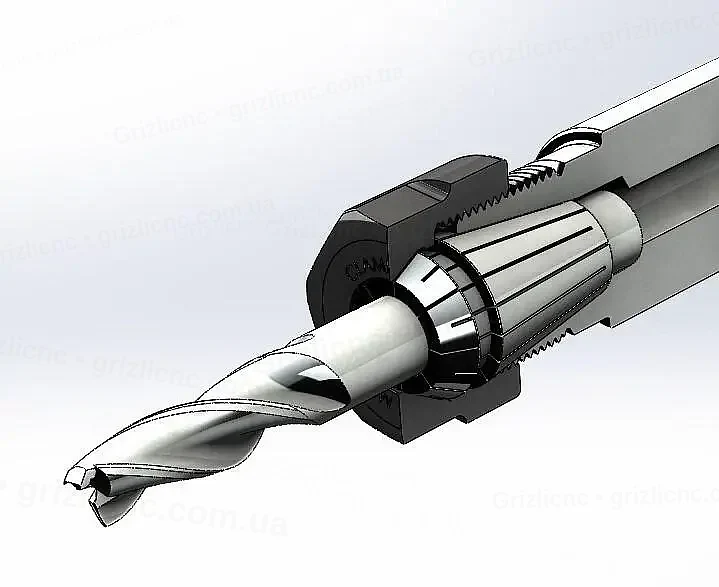

Перед затягуванням цанга має стояти в гайці з клацанням, а хвостовик бути всередині цанги на 21 мм і глибше. Типовий момент затягування стандартної гайки ER20 для хвостовика 12.7 мм: 80 Н·м. Без хвостовика гайку не затягують: пелюстки цанги стиснуться сильніше за розрахункове.

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER20 12.7 мм (1/2″) у тримачі, окремо від інших цанг, щоб не забити пелюстки.
