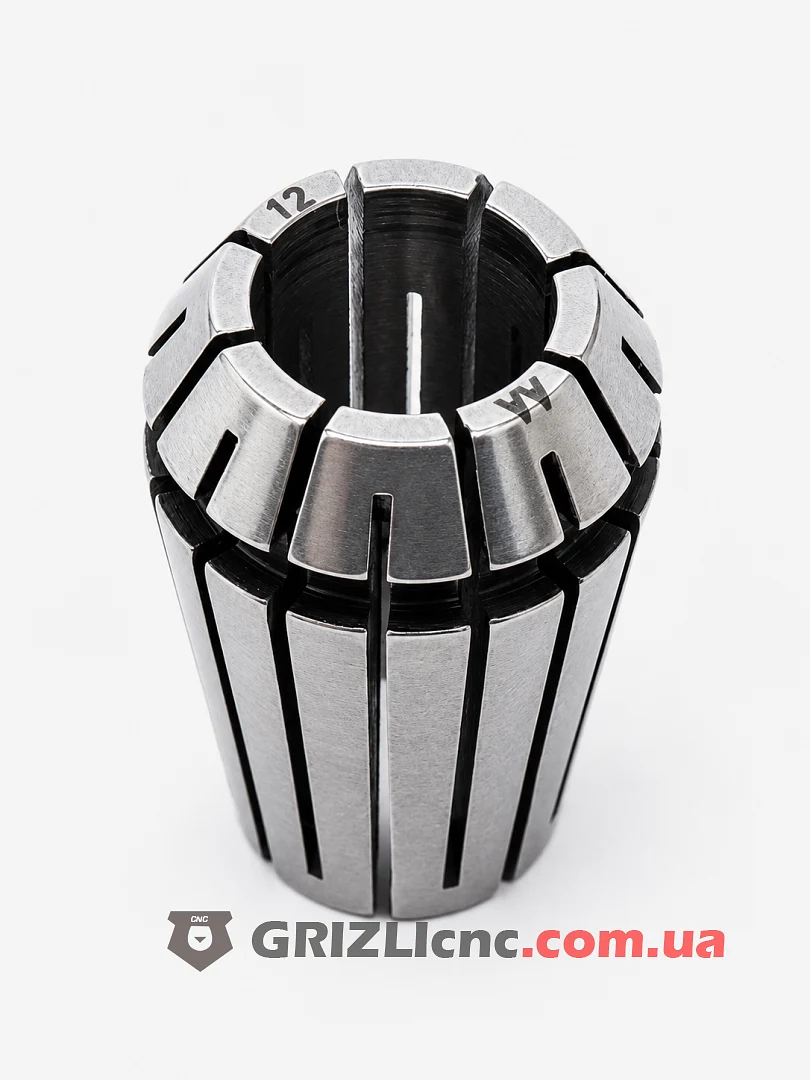

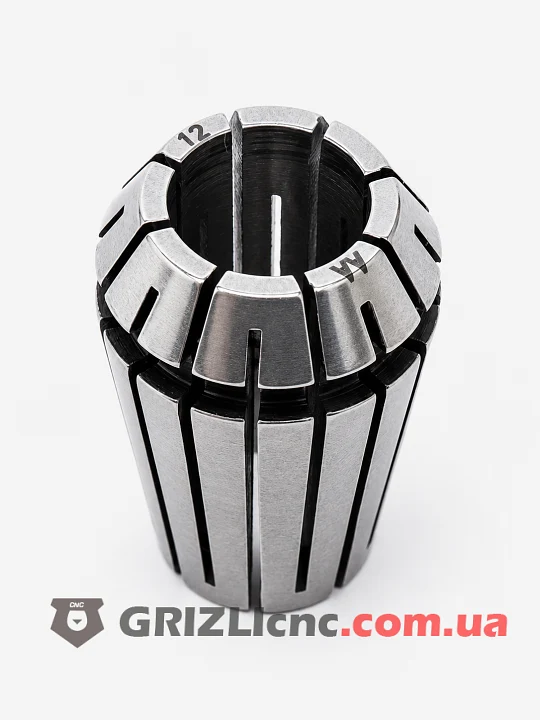

Цанга ER20 на 12.7 мм (1/2″) зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 11.7 до 12.7 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER20 и к гайке ER20. Подходит для фрез по дереву с дюймовым хвостовиком 12.7 мм (1/2″): фасонных, филёночных и пазовых фрез из наборов для ручного фрезера и фрез для выравнивания поверхности.
Размер 12.7 мм равен 1/2 дюйма. Метрическая цанга 12 мм такой хвостовик не примет, а цанга 13 мм зажмёт его у нижней границы диапазона с большим биением, поэтому под дюймовую фрезу нужна именно дюймовая цанга.
Хвостовик 12.2 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 12.7 мм. Хвостовики тоньше 11.7 мм держит цанга 12 мм.
Для каких шпинделей
Цанги ER20 ставят в валы шпинделей 2.2 кВт с корпусом 80 мм и шпинделей 3 кВт и 4.5 кВт с корпусом 100 мм. Серия ER20 рассчитана на хвостовики до 13 мм по DIN 6499, наружный диаметр цанги 21 мм, длина 31.5 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Затяжка гайки
Перед затяжкой цанга должна стоять в гайке со щелчком, а хвостовик быть внутри цанги на 21 мм и глубже. Типовой момент затяжки стандартной гайки ER20 для хвостовика 12.7 мм: 80 Н·м. Без хвостовика гайку не затягивают: лепестки цанги сожмутся сильнее расчётного.
Уход
Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER20 12.7 мм (1/2″) в держателе, отдельно от других цанг, чтобы не забить лепестки.
