Цанга ER20 16 мм представляє собою високоточний пружний затискний елемент, призначений для фіксації ріжучого інструменту з циліндричним хвостовиком у шпинделях і цангових патронах верстатів з числовим програмним управлінням. Конструкція цанги забезпечує рівномірний розподіл зусилля затиску по всьому колу хвостовика інструмента, завдяки чому досягається висока жорсткість з’єднання, мінімальне радіальне биття та надідна передача крутного моменту. Система ER є найпоширенішим промисловим стандартом кріплення інструмента завдяки універсальності, високій точності та взаємозамінності компонентів.
Конструкція цанги

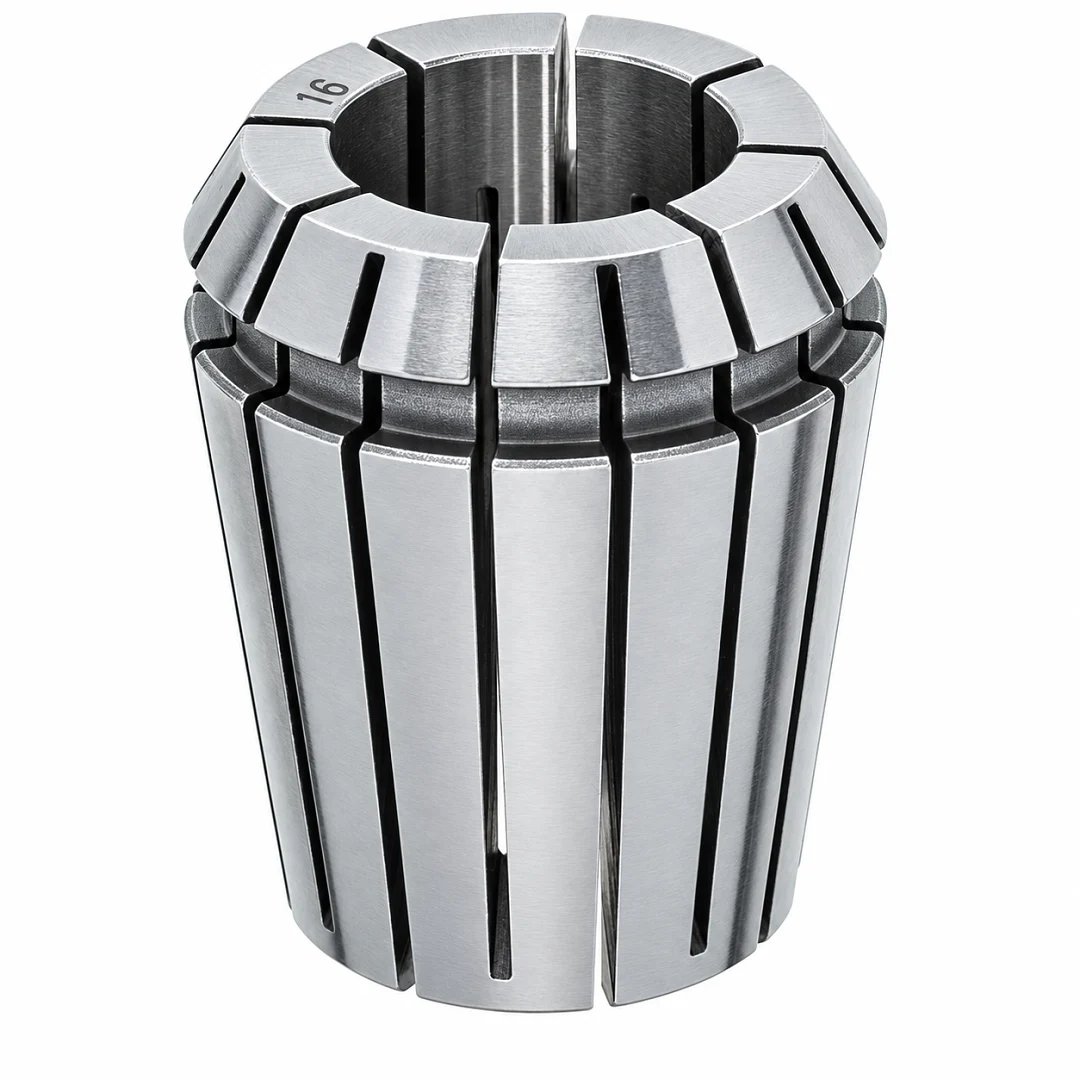

Цанга ER20 16 мм має двоконусну геометрію з системою поздовжніх прорізів, виконаних з обох сторін корпуса. Така конструкція забезпечує пружну деформацію при затягуванні гайки та дозволяє рівномірно обжимати циліндричний хвостовик інструмента по всій довжині робочої поверхні. На зовнішній поверхні розташована кільцева канавка, призначена для фіксації цанги в ексцентриковому кільці затискної гайки, що забезпечує коректну установку та безпечне витягнення після завершення обробки. Геометричні параметри повністю відповідають вимогам міжнародного стандарту DIN ISO 15488 (раніше DIN 6499-B).
Стандарт DIN ISO 15488

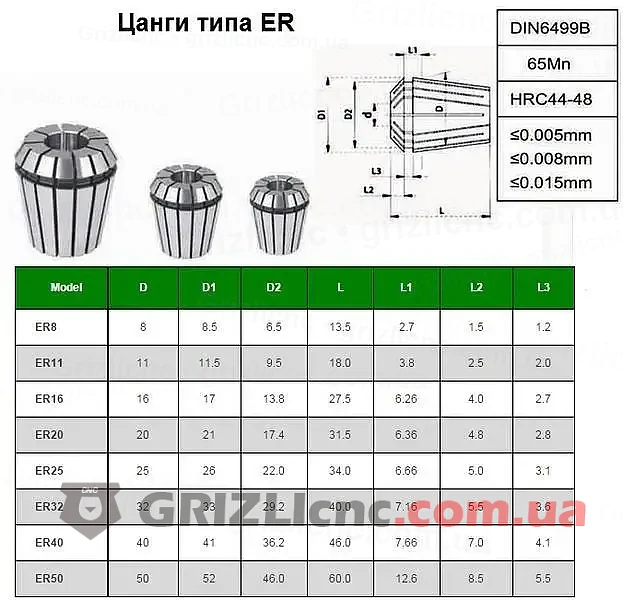

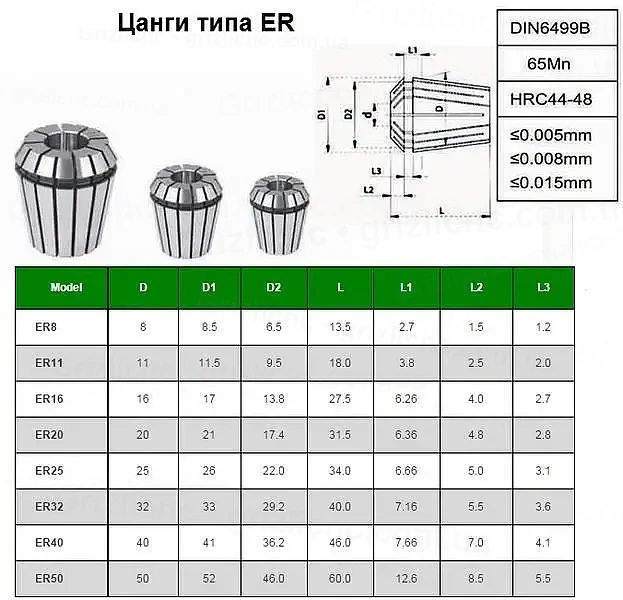

Конструкція цанг серії ER регламентується міжнародним стандартом DIN ISO 15488, який визначає розміри, допуски, форму зовнішніх конусів і вимоги до сумісності з цанговими патронами різних виробників. Завдяки дотриманню цього стандарту цанги ER20 16 мм взаємозамінні між більшістю сучасних шпинделів, тримачів інструменту та затискних гайок незалежно від виробника обладнання. Стандартизація забезпечує стійкість геометрії, відтворюваність установки інструмента та високу точність обробки.
Діапазон затиску цанги ER20 діаметром 16 мм
Цанга ER20 розміром 16 мм призначена для закріплення інструмента з діаметром хвостовика 16 мм. Для більшості стандартних цанг серії ER20 допустимий діапазон обтиску становить до 1 мм, проте для максимального діаметра серії (16 мм) конструктивні особливості не передбачають зменшення діаметра затиску. Тому цанга ER20-16 забезпечує надійну фіксацію лише інструмента з номінальним діаметром хвостовика 16 мм, що дозволяє зберегти максимальну жорсткість з’єднання та забезпечити нормативну точність центрирування.
Точність та радіальне биття
Однією з основних характеристик цанги ER20 16 мм є величина радіального биття інструмента після встановлення. Для стандартних промислових цанг класу DIN ISO 15488 типове значення повного індикаторного биття (TIR) становить близько 10 мкм при дотриманні вимог до монтажу та використанні справного патрона. Мінімальне биття безпосередньо впливає на якість обробки поверхні, точність розмірів деталі, термін служби ріжучого інструменту та рівень вібрацій шпиндельного вузла. Високоточні виконання цанг забезпечують ще менші значення биття і застосовуються при чистовій обробці та високошвидкісному фрезеруванні.
Матеріал виготовлення та термообробка
Для виготовлення цанг ER20 застосовуються високоякісні леговані інструментальні сталі, що піддаються загартуванню, відпуску та подальшому високоточному шліфуванню робочих поверхонь. Термічна обробка забезпечує високу зносостійкість, стабільність розмірів та збереження пружних властивостей при багаторазових циклах затиску. Шліфування внутрішніх і зовнішніх конусів дозволяє досягти високої концентричності та відтворюваності установки ріжучого інструмента.
Особливості встановлення

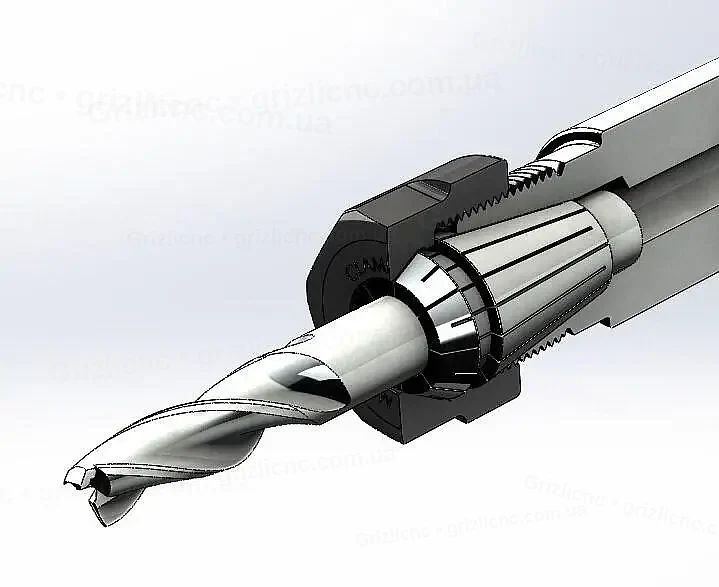

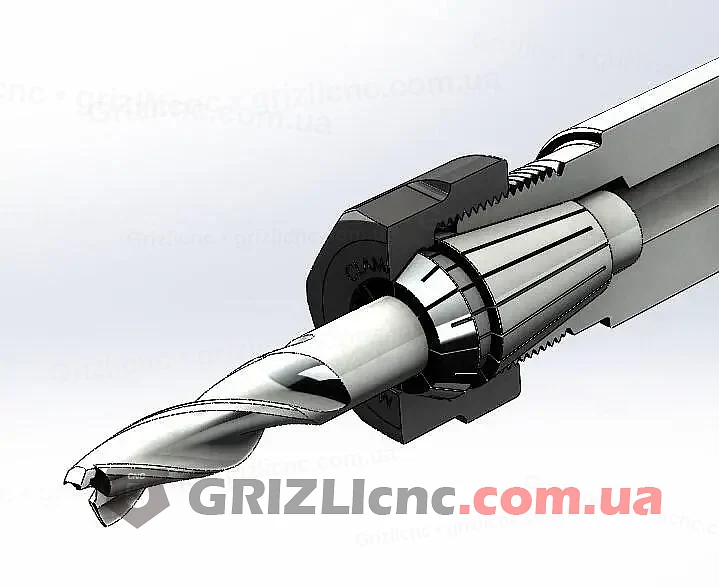

Монтаж цанги виконується шляхом попередньої фіксації її кільцевої канавки в ексцентриковому кільці затискної гайки. Після цього гайка з встановленою цангою накручується на цанговий патрон, а потім проводиться затягування із використанням рекомендованого виробником моменту. Така послідовність забезпечує правильне центрирування цанги та запобігає пошкодженню елементів затискної системи. Для демонтажу після відкручування гайки цанга звільняється з ексцентрикового кільця боковим зміщенням.
Рекомендації щодо експлуатації
Для забезпечення максимальної точності обробки рекомендується використовувати інструмент лише номінального діаметра, що відповідає розміру цанги, не перевищувати допустимий діапазон обтиску та повністю вводити хвостовик інструмента в робочу частину цанги. Виробники також радять уникати затиску інструмента менш ніж на дві третини довжини цанги, оскільки це зменшує жорсткість кріплення, збільшує радіальне биття та прискорює зношення елементів шпиндельної системи. Дотримання цих вимог дозволяє значно збільшити термін служби як самої цанги, так і ріжучого інструменту.
