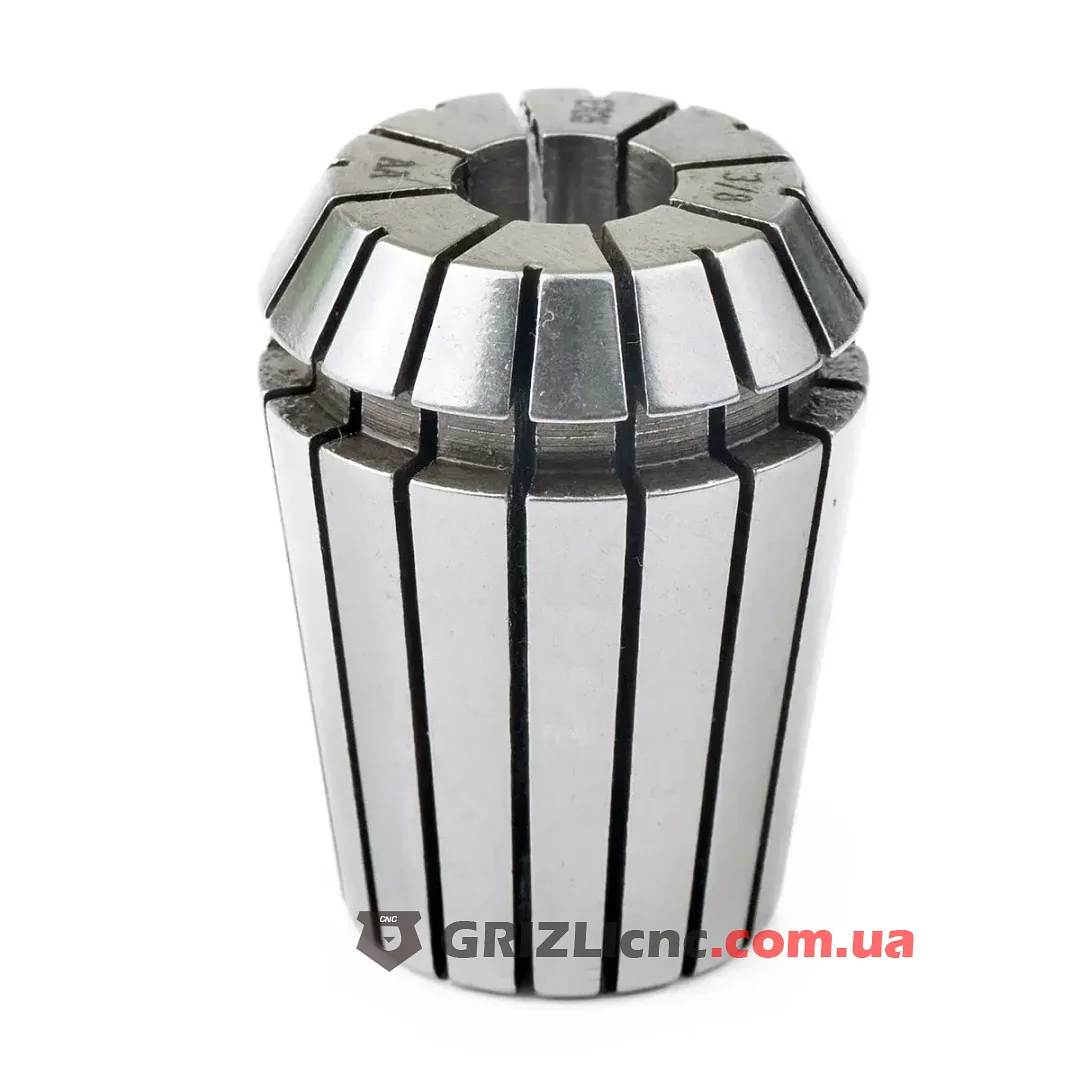

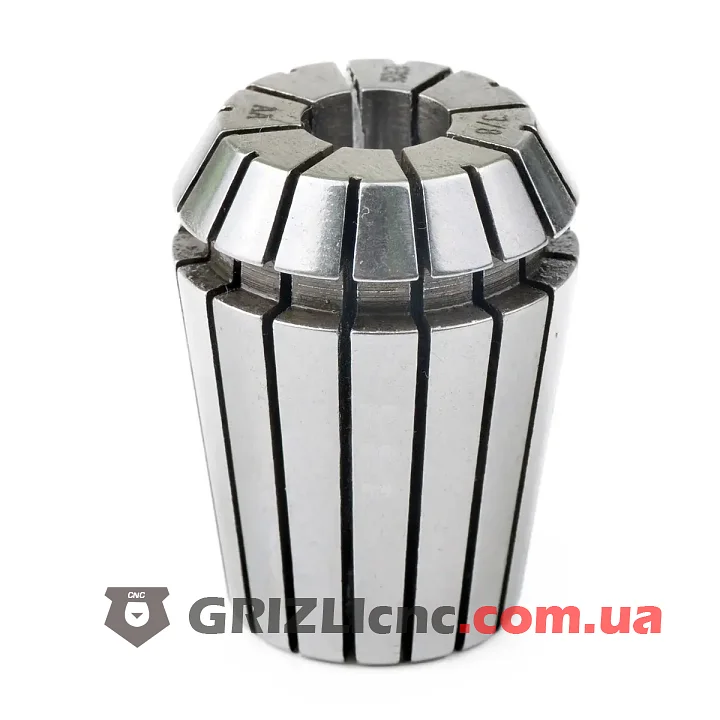

Цанга ER20 16 мм представляет собой высокоточный упругий зажимной элемент, предназначенный для фиксации режущего инструмента с цилиндрическим хвостовиком в шпинделях и цанговых патронах станков с числовым программным управлением. Конструкция цанги обеспечивает равномерное распределение усилия зажима по всей окружности хвостовика инструмента, благодаря чему достигается высокая жесткость соединения, минимальное радиальное биение и надежная передача крутящего момента. Система ER является наиболее распространённым промышленным стандартом крепления инструмента благодаря универсальности, высокой точности и взаимозаменяемости компонентов.
Конструкция цанги

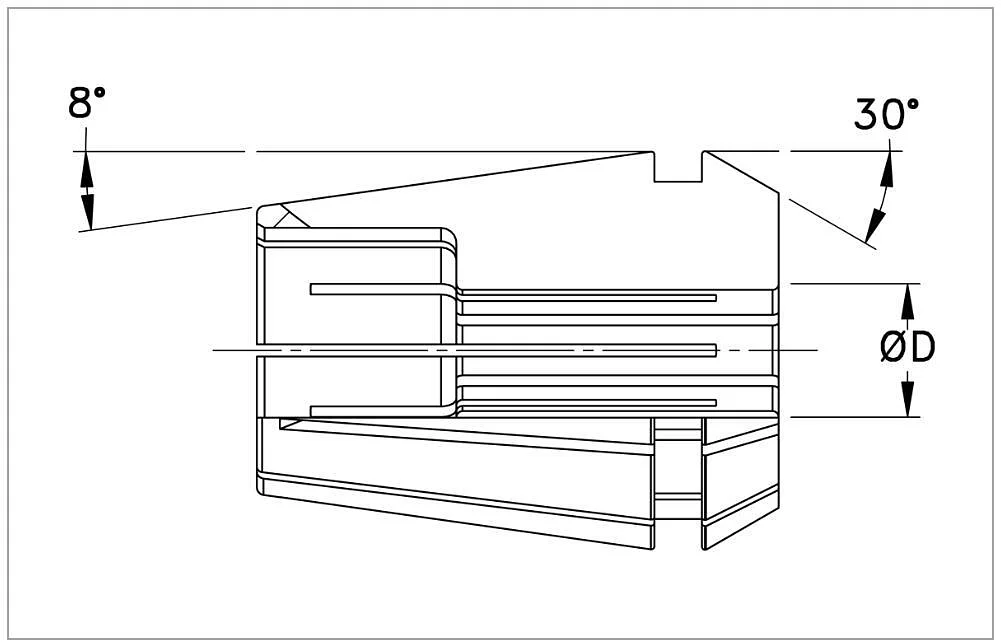

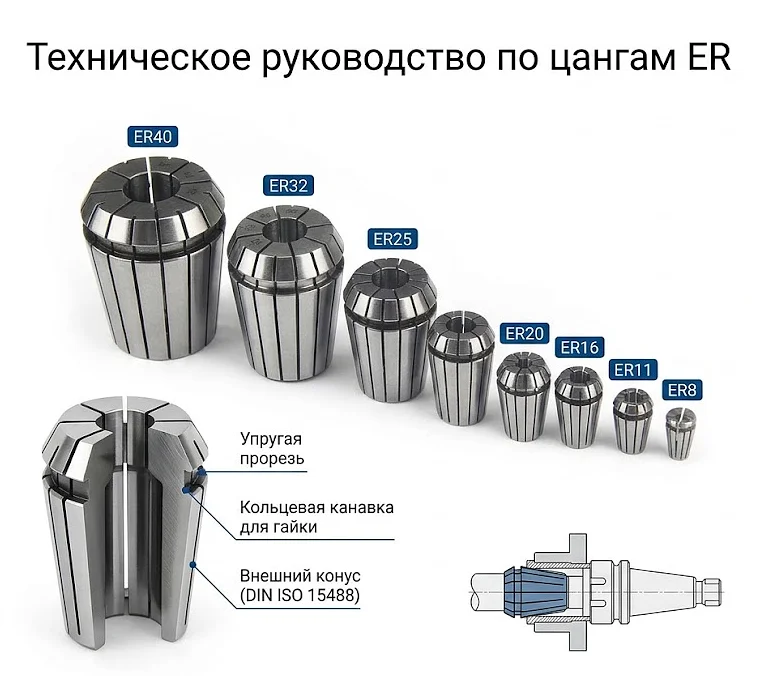

Цанга ER20 16мм имеет двухконусную геометрию с системой продольных прорезей, выполненных с обеих сторон корпуса. Такая конструкция обеспечивает упругую деформацию при затяжке гайки и позволяет равномерно обжимать цилиндрический хвостовик инструмента по всей длине рабочей поверхности. На наружной поверхности располагается кольцевая канавка, предназначенная для фиксации цанги в эксцентриковом кольце зажимной гайки, что обеспечивает корректную установку и безопасное извлечение после окончания обработки. Геометрические параметры полностью соответствуют требованиям международного стандарта DIN ISO 15488 (ранее DIN 6499-B).
Стандарт DIN ISO 15488
Конструкция цанг серии ER регламентируется международным стандартом DIN ISO 15488, который определяет размеры, допуски, форму наружных конусов и требования к совместимости с цанговыми патронами различных производителей. Благодаря соблюдению данного стандарта цанги ER20 16 мм взаимозаменяемы между большинством современных шпинделей, держателей инструмента и зажимных гаек независимо от производителя оборудования. Стандартизация обеспечивает стабильность геометрии, повторяемость установки инструмента и высокую точность обработки.
Диапазон зажима цанги ER20 диаметром 16 мм

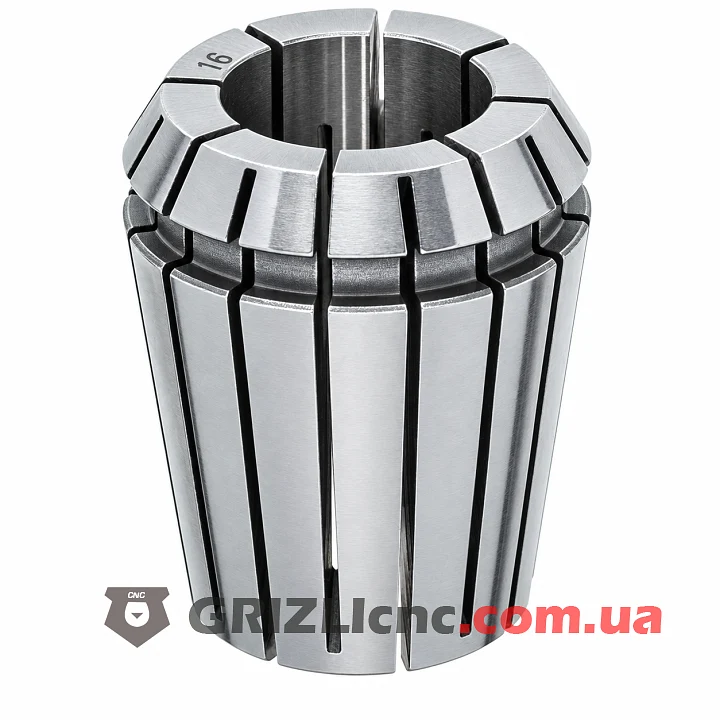

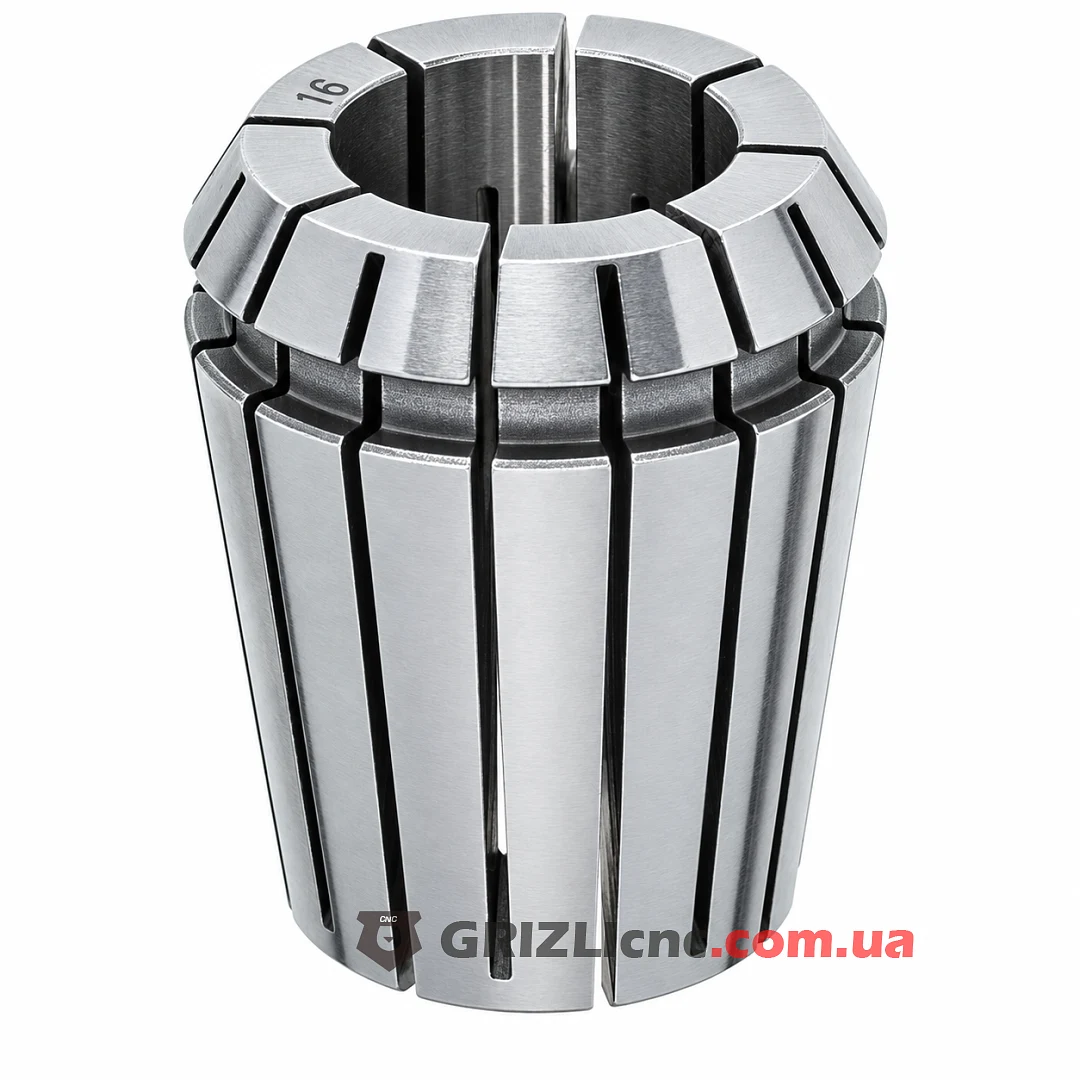

Цанга ER20 размером 16 мм предназначена для закрепления инструмента с диаметром хвостовика 16 мм. Для большинства стандартных цанг серии ER20 допустимый диапазон обжатия составляет до 1 мм, однако для максимального диаметра серии (16 мм) конструктивные особенности не предусматривают уменьшение диаметра зажима. Поэтому цанга ER20-16 обеспечивает надежную фиксацию только инструмента с номинальным диаметром хвостовика 16 мм, что позволяет сохранить максимальную жесткость соединения и обеспечить нормативную точность центрирования.
Точность и радиальное биение
Одной из основных характеристик цанги ER20 16 мм является величина радиального биения инструмента после установки. Для стандартных промышленных цанг класса DIN ISO 15488 типичное значение полного индикаторного биения (TIR) составляет около 10 мкм при соблюдении требований по монтажу и использованию исправного патрона. Минимальное биение непосредственно влияет на качество обработки поверхности, точность размеров детали, срок службы режущего инструмента и уровень вибраций шпиндельного узла. Высокоточные исполнения цанг обеспечивают ещё меньшие значения биения и применяются при чистовой обработке и высокоскоростном фрезеровании.
Материал изготовления и термообработка
Для изготовления цанг ER20 применяются высококачественные легированные инструментальные стали, подвергаемые закалке, отпуску и последующему высокоточному шлифованию рабочих поверхностей. Термическая обработка обеспечивает высокую износостойкость, стабильность размеров и сохранение упругих свойств при многократных циклах зажима. Шлифование внутренних и наружных конусов позволяет достичь высокой концентричности и повторяемости установки режущего инструмента.
Особенности установки

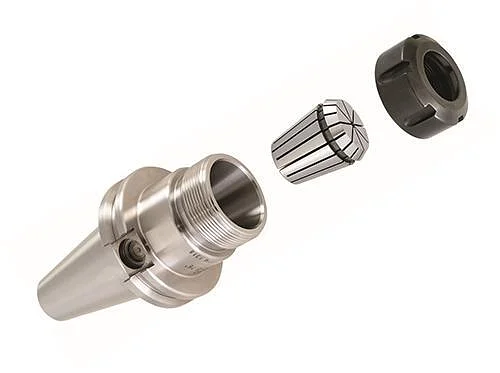

Монтаж цанги выполняется путем предварительной фиксации ее кольцевой канавки в эксцентриковом кольце зажимной гайки. После этого гайка с установленной цангой навинчивается на цанговый патрон, а затем производится затяжка с использованием рекомендуемого производителем момента. Такая последовательность обеспечивает правильное центрирование цанги и предотвращает повреждение элементов зажимной системы. Для демонтажа после отворачивания гайки цанга освобождается из эксцентрикового кольца боковым смещением.
Рекомендации по эксплуатации
Для обеспечения максимальной точности обработки рекомендуется использовать инструмент только номинального диаметра, соответствующего размеру цанги, не превышать допустимый диапазон обжатия и полностью вводить хвостовик инструмента в рабочую часть цанги. Производители также рекомендуют избегать зажима инструмента менее чем на две трети длины цанги, поскольку это снижает жесткость крепления, увеличивает радиальное биение и ускоряет износ элементов шпиндельной системы. Соблюдение данных требований позволяет значительно увеличить срок службы как самой цанги, так и режущего инструмента.
