Опис

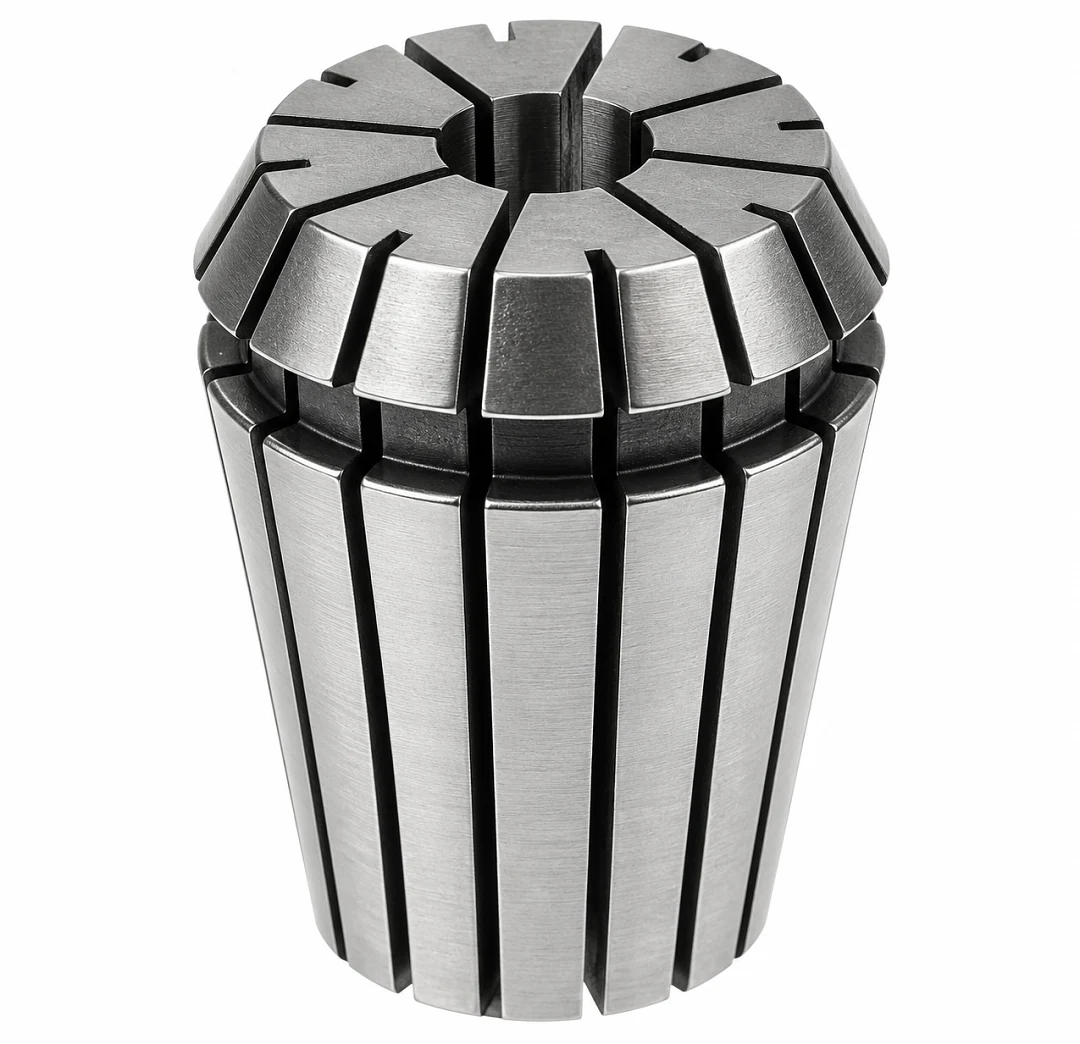

Цанга ER20 14 мм розрахована на хвостовик 14 мм. Це цанга збільшеного розміру: за DIN 6499 найбільший хвостовик серії ER20 дорівнює 13 мм, а в цієї цанги отвір 14 мм. Її беруть під конкретний інструмент і ставлять для кінцевих фрез і свердел із хвостовиком 14 мм. Зовнішній конус 8° і канавка під ексцентрикове кільце гайки такі самі, як у стандартних цанг ER20, тому цанга стає в той самий вал і ту саму гайку.

Для яких шпинделів

Цанги ER20 ставлять у вали шпинделів 2.2 кВт із корпусом 80 мм і шпинделів 3 кВт і 4.5 кВт із корпусом 100 мм. Серія ER20 розрахована на хвостовики до 13 мм за DIN 6499, зовнішній діаметр цанги 21 мм, довжина 31.5 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.

Цанга ER20 на 14 мм затискає хвостовик від 13 до 14 мм. Це розмір поза стандартним рядом, тому перед роботою перевіряють, що хвостовик проходить крізь гайку й за цангу у вал на потрібну глибину.

Затягування гайки

Перед затягуванням цанга має стояти в гайці з клацанням, а хвостовик бути всередині цанги на 21 мм і глибше. Типові моменти затягування задають для стандартного ряду ER20, а цанга 14 мм більша за нього, тому гайку затягують штатним ключем без подовжувача. Без хвостовика гайку не затягують: пелюстки цанги стиснуться сильніше за розрахункове.

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 14 мм це 56 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
