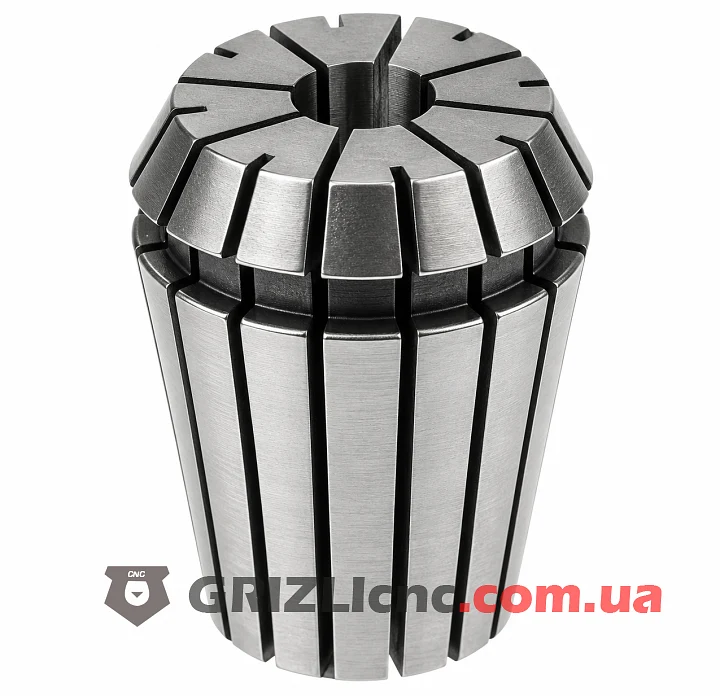

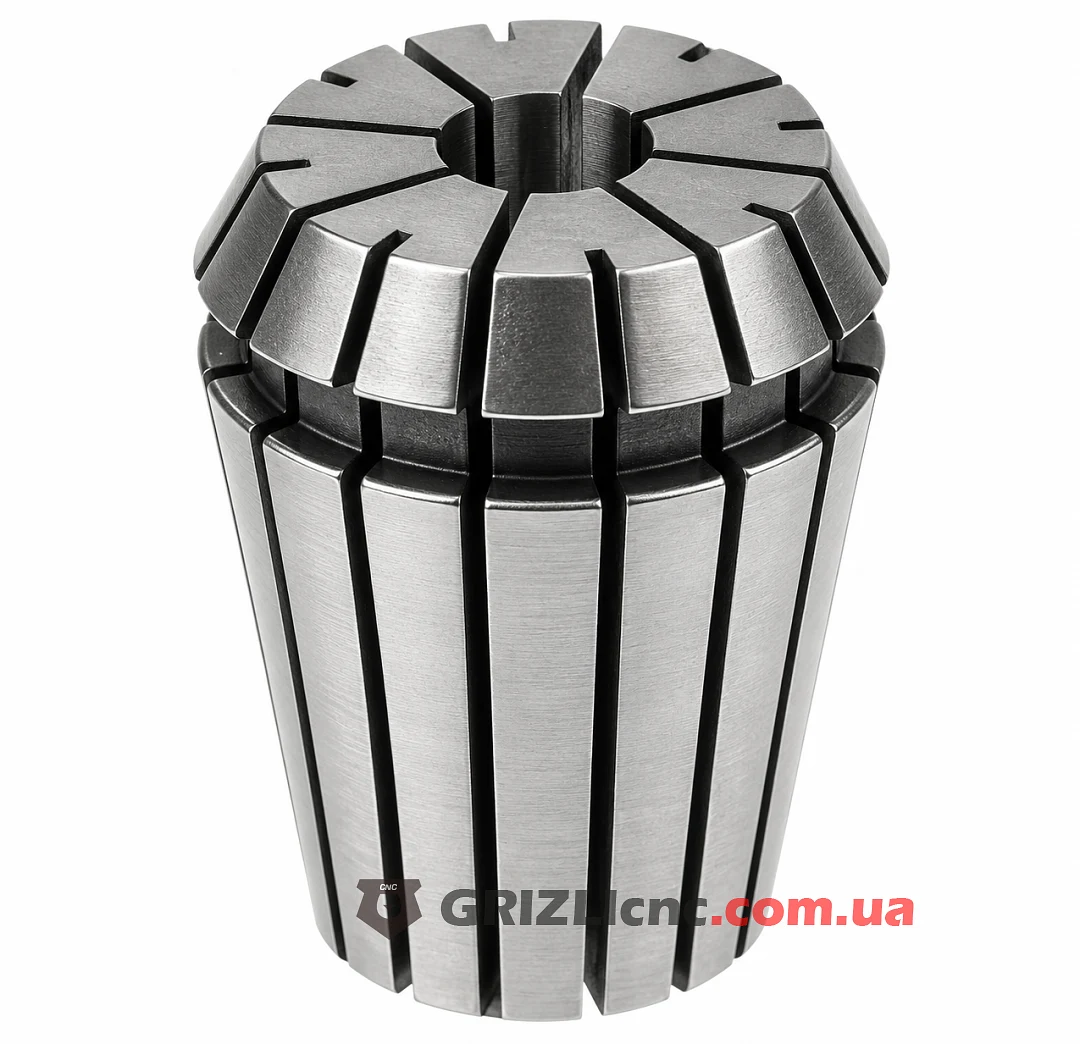

Цанга ER20 14 мм рассчитана на хвостовик 14 мм. Это цанга увеличенного размера: по DIN 6499 наибольший хвостовик серии ER20 равен 13 мм, а у этой цанги отверстие 14 мм. Её берут под конкретный инструмент и ставят для концевых фрез и сверл с хвостовиком 14 мм. Наружный конус 8° и канавка под эксцентриковое кольцо гайки такие же, как у стандартных цанг ER20, поэтому цанга встаёт в тот же вал и ту же гайку.
Для каких шпинделей
Цанги ER20 ставят в валы шпинделей 2.2 кВт с корпусом 80 мм и шпинделей 3 кВт и 4.5 кВт с корпусом 100 мм. Серия ER20 рассчитана на хвостовики до 13 мм по DIN 6499, наружный диаметр цанги 21 мм, длина 31.5 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Цанга ER20 на 14 мм зажимает хвостовик от 13 до 14 мм. Это размер вне стандартного ряда, поэтому перед работой проверяют, что хвостовик проходит через гайку и за цангу в вал на нужную глубину.
Затяжка гайки
Перед затяжкой цанга должна стоять в гайке со щелчком, а хвостовик быть внутри цанги на 21 мм и глубже. Типовые моменты затяжки задают для стандартного ряда ER20, а цанга 14 мм больше него, поэтому гайку затягивают штатным ключом без удлинителя. Без хвостовика гайку не затягивают: лепестки цанги сожмутся сильнее расчётного.
Точность и уход
Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 14 мм это 56 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
