Цанга ER20 12 мм для шпинделя фрезерного верстата ЧПУ

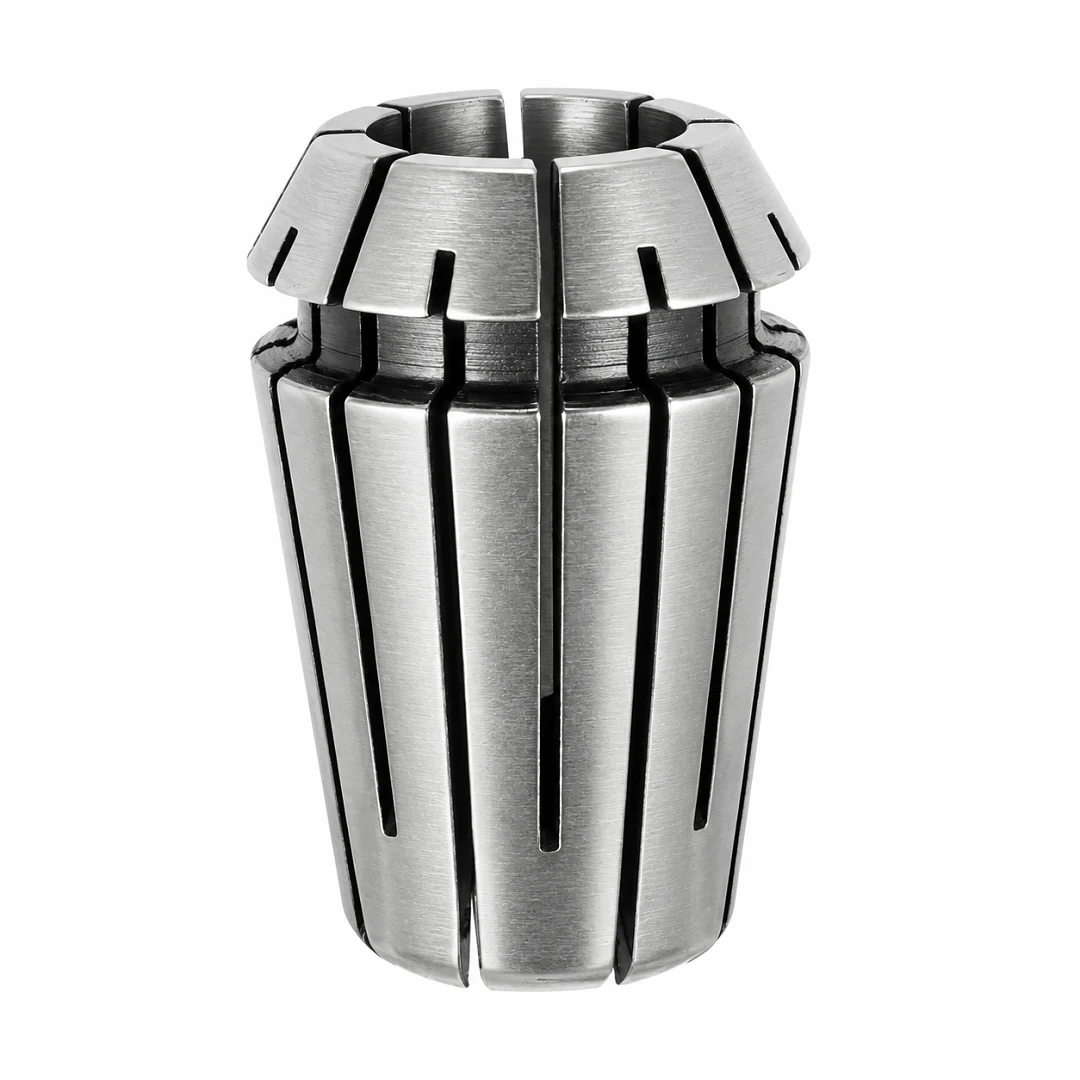

Під хвостовик 12 мм у шпинделі з конусом ER20 ставлять цангу ER20 12 мм. Вона стискається по всій довжині й тримає хвостовик від 11 до 12 мм, найточніше на номіналі 12 мм. Її ставлять для фасонних фрез по дереву й кінцевих фрез із хвостовиком 12 мм.

Серія ER20

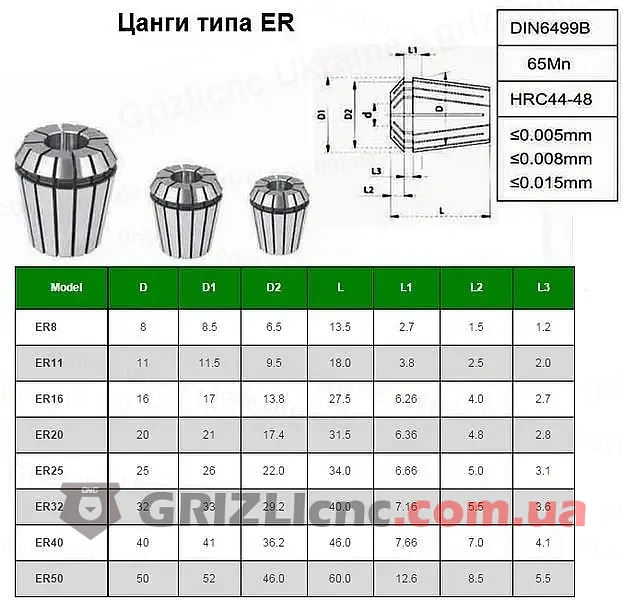

Серія ER20 стоїть у конусах шпинделів 2.2 кВт із корпусом 80 мм і шпинделів 3 кВт і 4.5 кВт із корпусом 100 мм. Цанга цієї серії має зовнішній діаметр 21 мм і довжину 31.5 мм, а стандартний ряд DIN 6499 закінчується на 13 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

Як поставити цангу

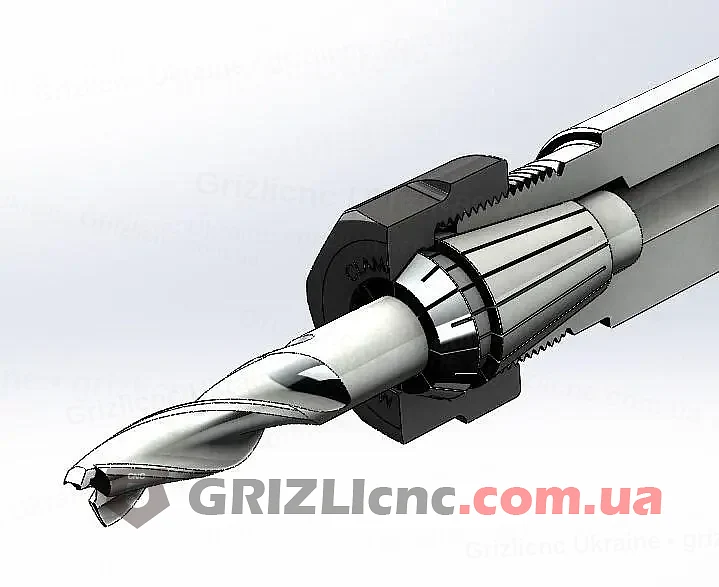

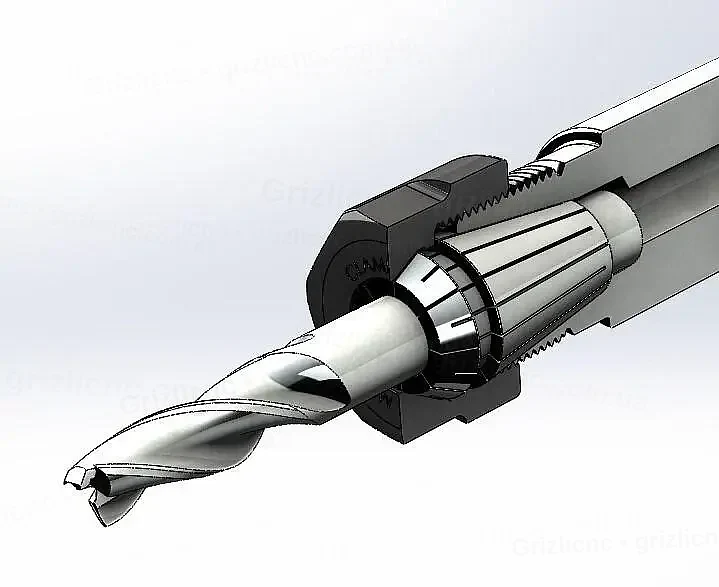

Цанга ER20 входить у гайку під кутом і защіпається за ексцентрикове кільце. Гайку з цангою накручують на вал, фрезу 12 мм вставляють на глибину від 21 мм і затягують гайку. Типовий момент затягування стандартної гайки ER20 для хвостовика 12 мм: 80 Н·м.

Хвостовик 11.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 12 мм. Хвостовик від 10 до 11 мм не потрапляє ні в цю цангу, ні в цангу 10 мм, для нього беруть цангу проміжного розміру.

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER20 12 мм у тримачі, окремо від інших цанг, щоб не забити пелюстки.
