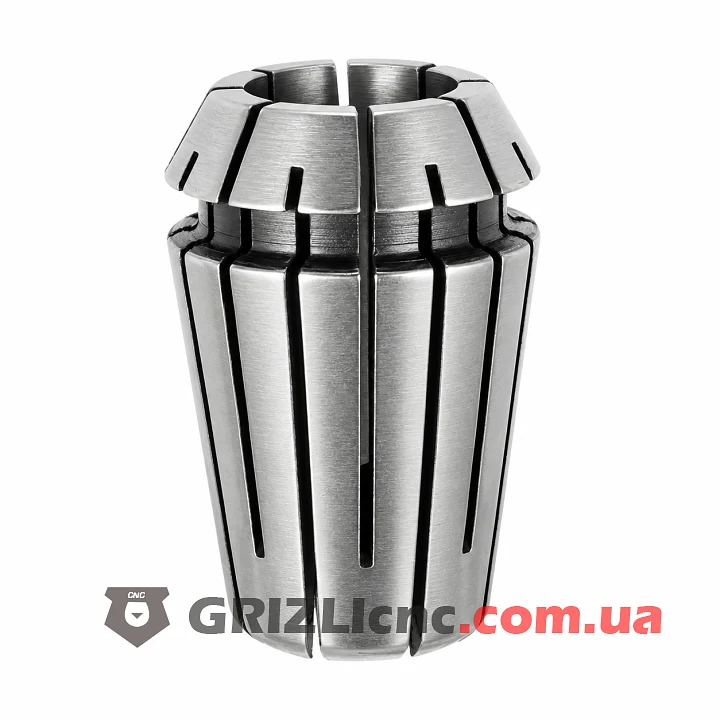

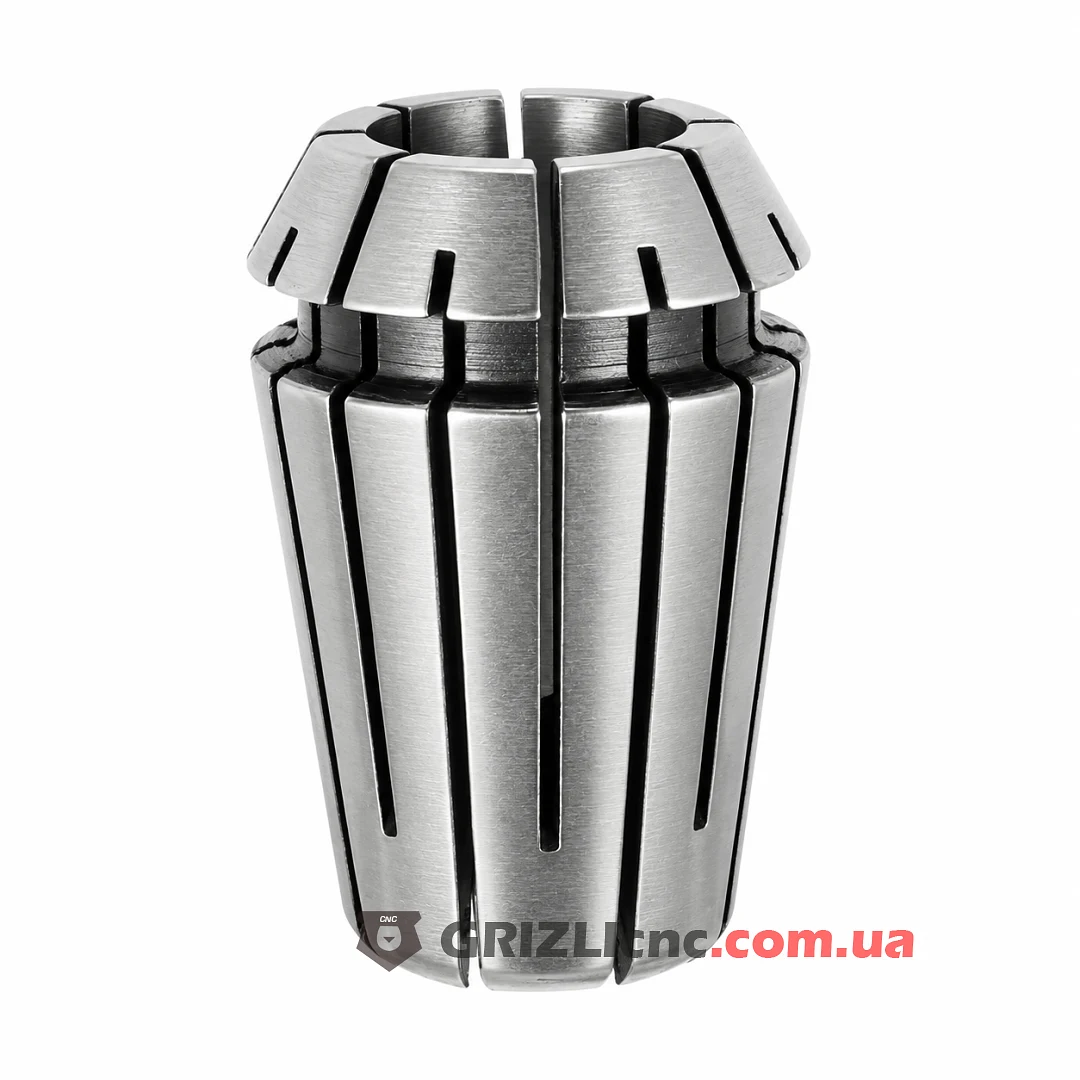

Под хвостовик 12 мм в шпинделе с конусом ER20 ставят цангу ER20 12 мм. Она сжимается по всей длине и держит хвостовик от 11 до 12 мм, точнее всего на номинале 12 мм. Её ставят для фасонных фрез по дереву и концевых фрез с хвостовиком 12 мм.
Серия ER20
Серия ER20 стоит в конусах шпинделей 2.2 кВт с корпусом 80 мм и шпинделей 3 кВт и 4.5 кВт с корпусом 100 мм. Цанга этой серии имеет наружный диаметр 21 мм и длину 31.5 мм, а стандартный ряд DIN 6499 заканчивается на 13 мм. Перед заказом проверяют маркировку на гайке шпинделя.
Как поставить цангу
Цанга ER20 входит в гайку под углом и защёлкивается за эксцентриковое кольцо. Гайку с цангой наворачивают на вал, фрезу 12 мм вставляют на глубину от 21 мм и затягивают гайку. Типовой момент затяжки стандартной гайки ER20 для хвостовика 12 мм: 80 Н·м.
Хвостовик 11.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 12 мм. Хвостовик от 10 до 11 мм не попадает ни в эту цангу, ни в цангу 10 мм, для него берут цангу промежуточного размера.
Уход
Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER20 12 мм в держателе, отдельно от других цанг, чтобы не забить лепестки.
