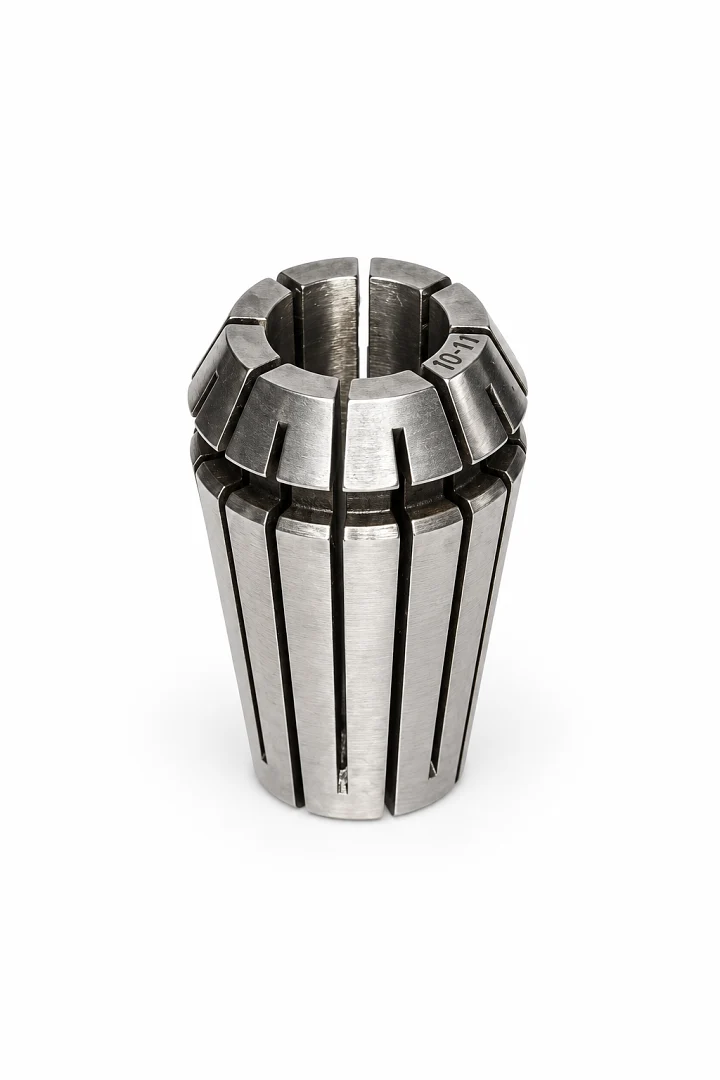

Цанга ER20 10 мм для шпинделя фрезерного верстата ЧПУ

Цанга ER20 10 мм потрібна, щоб закріпити у шпинделі верстата ЧПУ фрезу або свердло з хвостовиком 10 мм. Її діапазон затиску від 9 до 10 мм, а найточніше вона тримає хвостовик рівно 10 мм. Цанга виконана за стандартом DIN 6499 і стає у вал або патрон із конусом ER20 будь-якого виробника.

Цанга підходить для кінцевих фрез і свердел із хвостовиком 10 мм для глибоких пазів і вибірки.

Серія ER20

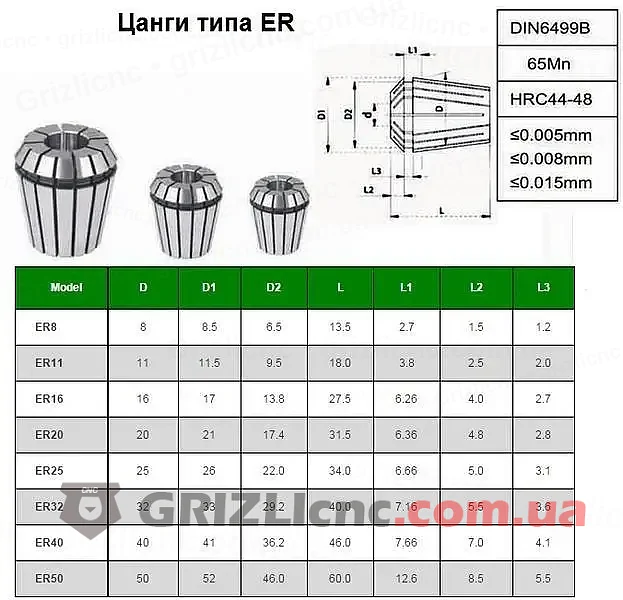

Серія ER20 стоїть у конусах шпинделів 2.2 кВт із корпусом 80 мм і шпинделів 3 кВт і 4.5 кВт із корпусом 100 мм. Цанга цієї серії має зовнішній діаметр 21 мм і довжину 31.5 мм, а стандартний ряд DIN 6499 закінчується на 13 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

Як поставити цангу

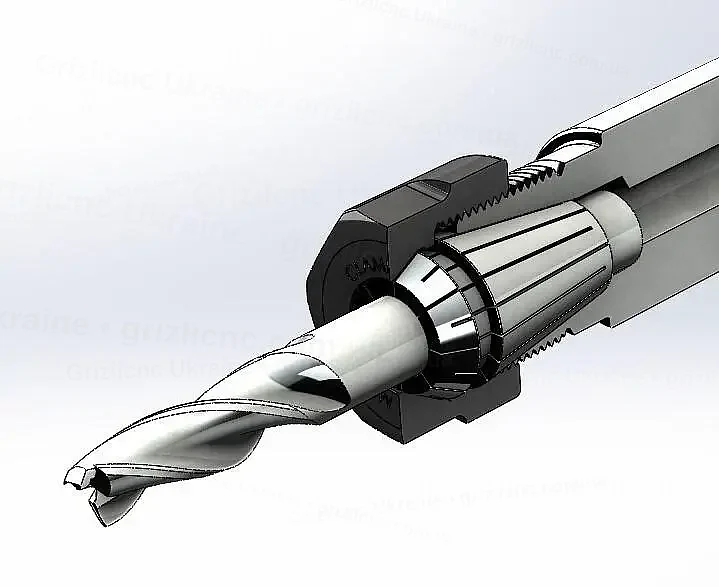

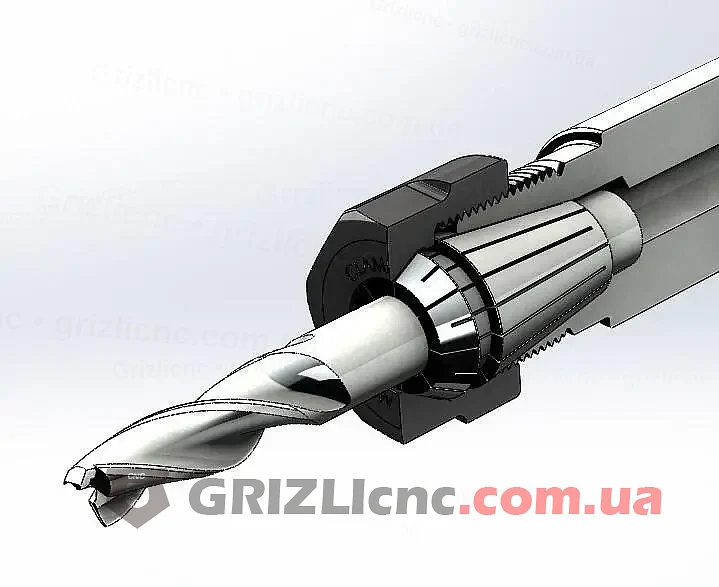

Цанга ER20 входить у гайку під кутом і защіпається за ексцентрикове кільце. Гайку з цангою накручують на вал, фрезу 10 мм вставляють на глибину від 21 мм і затягують гайку. Типовий момент затягування стандартної гайки ER20 для хвостовика 10 мм: 80 Н·м.

Хвостовик 9.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 10 мм. Хвостовик від 8 до 9 мм не потрапляє ні в цю цангу, ні в цангу 8 мм, для нього беруть цангу проміжного розміру.

Биття і заміна

Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 10 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
