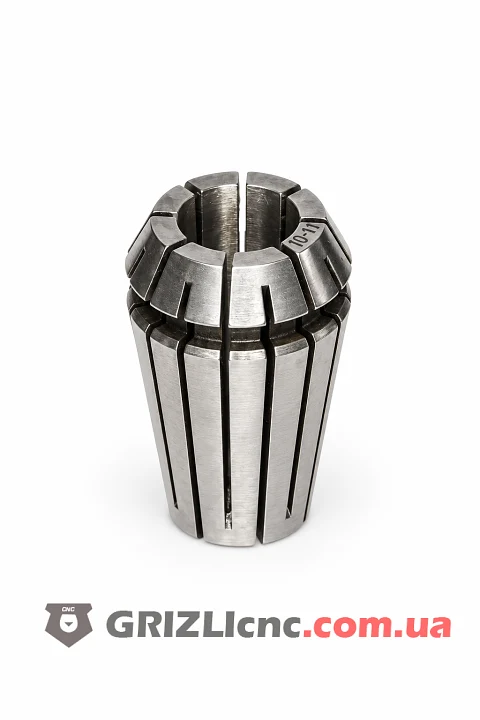

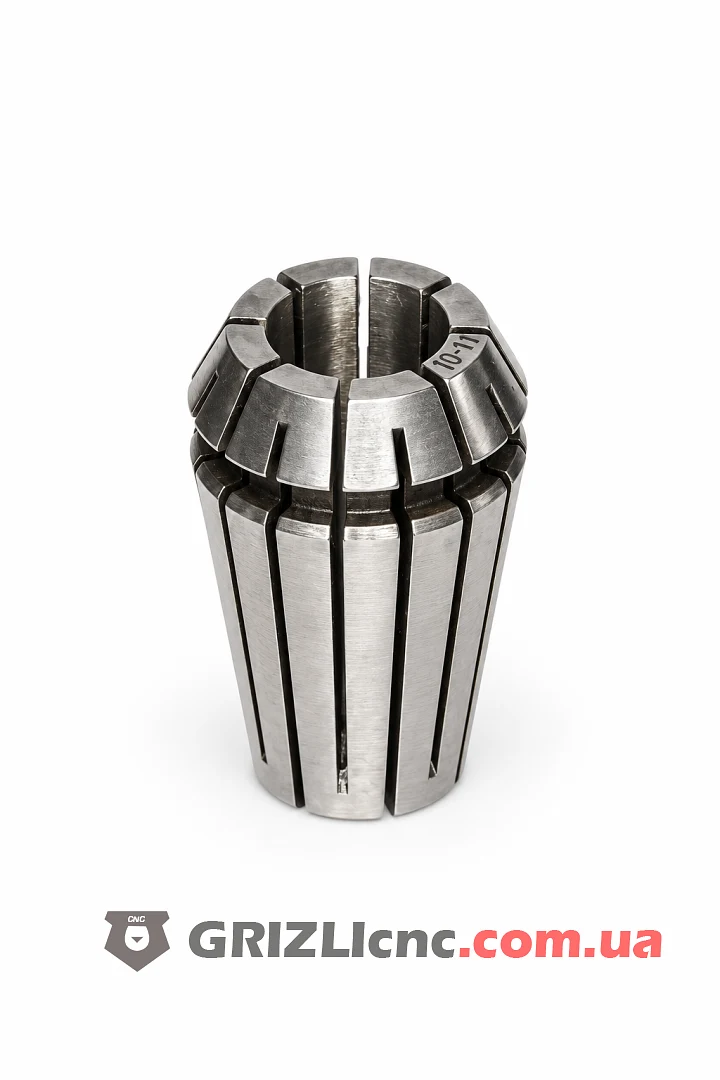

Цанга ER20 10 мм для шпинделя фрезерного станка ЧПУ

Цанга ER20 10 мм нужна, чтобы закрепить в шпинделе станка ЧПУ фрезу или сверло с хвостовиком 10 мм. Её диапазон зажима от 9 до 10 мм, а точнее всего она держит хвостовик ровно 10 мм. Цанга выполнена по стандарту DIN 6499 и встаёт в вал или патрон с конусом ER20 любого производителя.

Цанга подходит для концевых фрез и сверл с хвостовиком 10 мм для глубоких пазов и выборки.

Серия ER20

Серия ER20 стоит в конусах шпинделей 2.2 кВт с корпусом 80 мм и шпинделей 3 кВт и 4.5 кВт с корпусом 100 мм. Цанга этой серии имеет наружный диаметр 21 мм и длину 31.5 мм, а стандартный ряд DIN 6499 заканчивается на 13 мм. Перед заказом проверяют маркировку на гайке шпинделя.

Как поставить цангу

Цанга ER20 входит в гайку под углом и защёлкивается за эксцентриковое кольцо. Гайку с цангой наворачивают на вал, фрезу 10 мм вставляют на глубину от 21 мм и затягивают гайку. Типовой момент затяжки стандартной гайки ER20 для хвостовика 10 мм: 80 Н·м.

Хвостовик 9.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 10 мм. Хвостовик от 8 до 9 мм не попадает ни в эту цангу, ни в цангу 8 мм, для него берут цангу промежуточного размера.

Биение и замена

Биение цанги по характеристикам 0.015 мм. Если на фрезе 10 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
