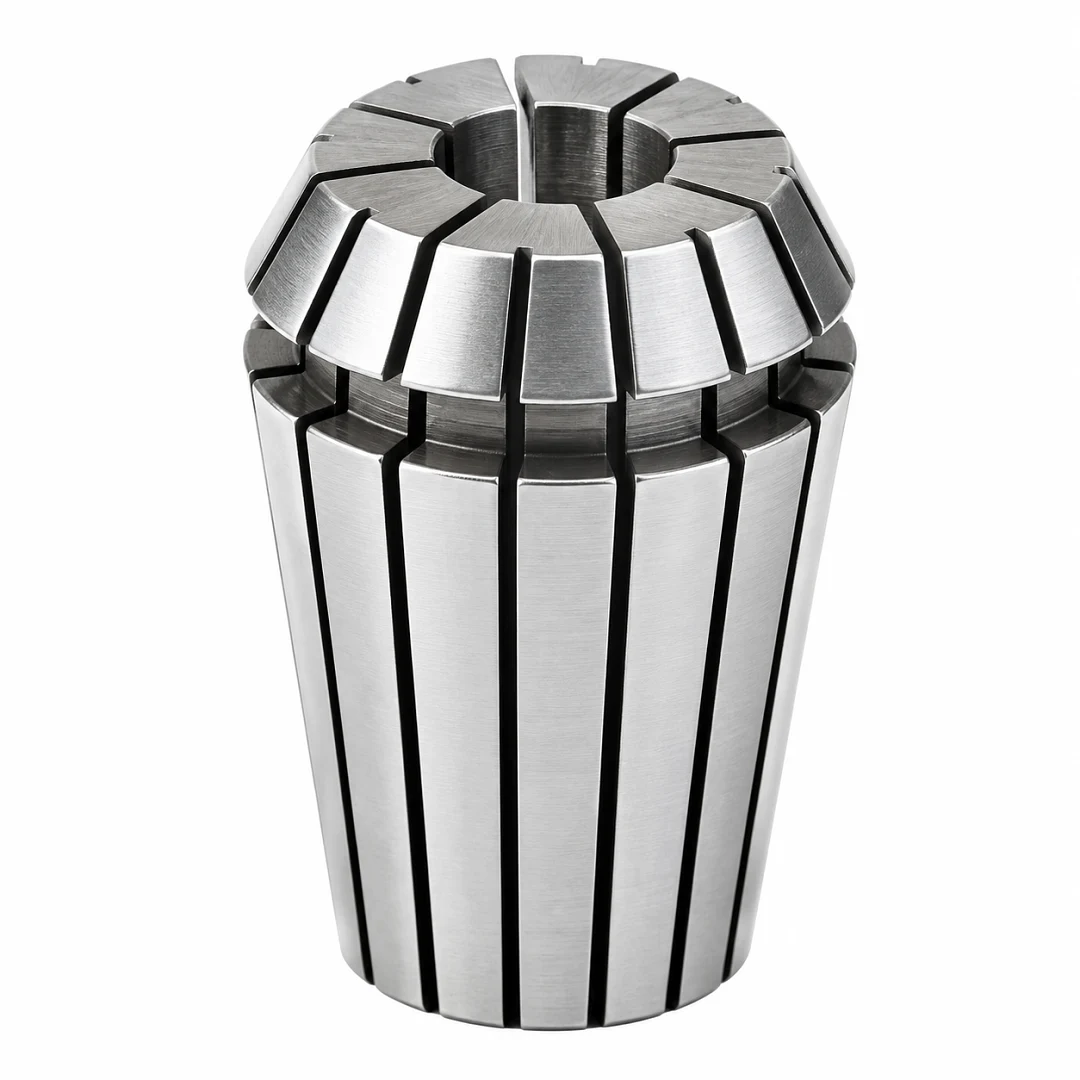

Цанга ER20 8 мм для шпинделя фрезерного верстата ЧПУ

Цанга ER20 на 8 мм затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 7 до 8 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER20 і до гайки ER20. Підходить для фрез по дереву з хвостовиком 8 мм: пазових, крайкових і фасонних, а також кінцевих фрез діаметром 8 мм.

Хвостовик 7.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 8 мм. Хвостовик від 6 до 7 мм не потрапляє ні в цю цангу, ні в цангу 6 мм, для нього беруть цангу проміжного розміру.

Серія ER20

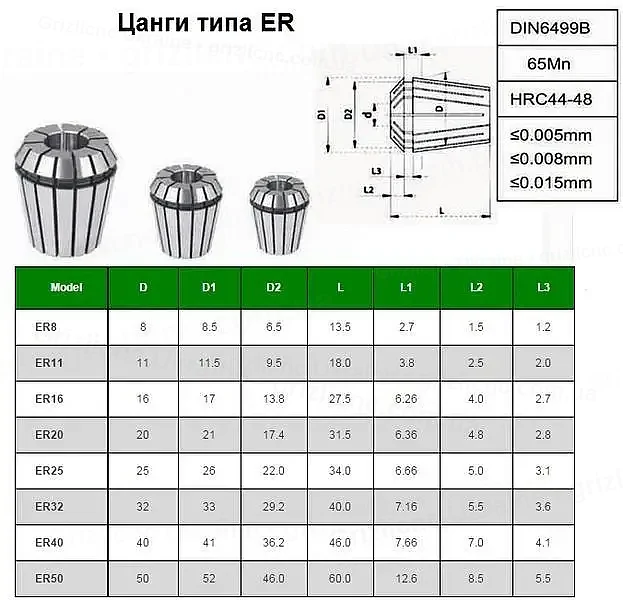

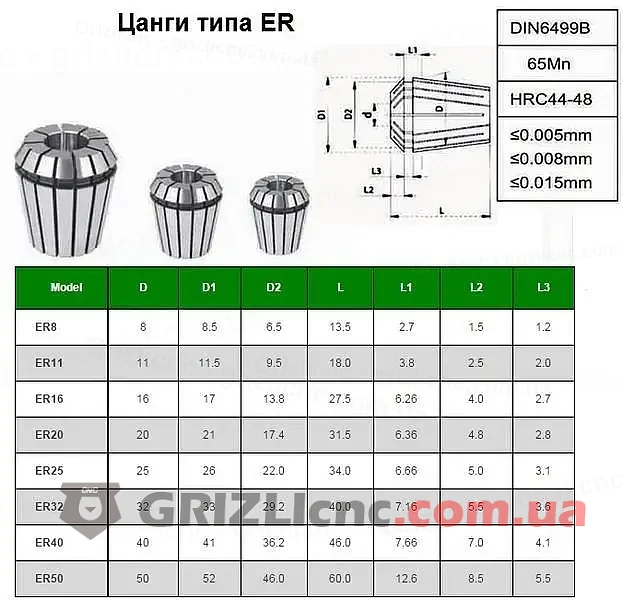

Серія ER20 стоїть у конусах шпинделів 2.2 кВт із корпусом 80 мм і шпинделів 3 кВт і 4.5 кВт із корпусом 100 мм. Цанга цієї серії має зовнішній діаметр 21 мм і довжину 31.5 мм, а стандартний ряд DIN 6499 закінчується на 13 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

Як поставити цангу

Цанга ER20 входить у гайку під кутом і защіпається за ексцентрикове кільце. Гайку з цангою накручують на вал, фрезу 8 мм вставляють на глибину від 21 мм і затягують гайку. Типовий момент затягування стандартної гайки ER20 для хвостовика 8 мм: 80 Н·м.

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 8 мм це 32 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
