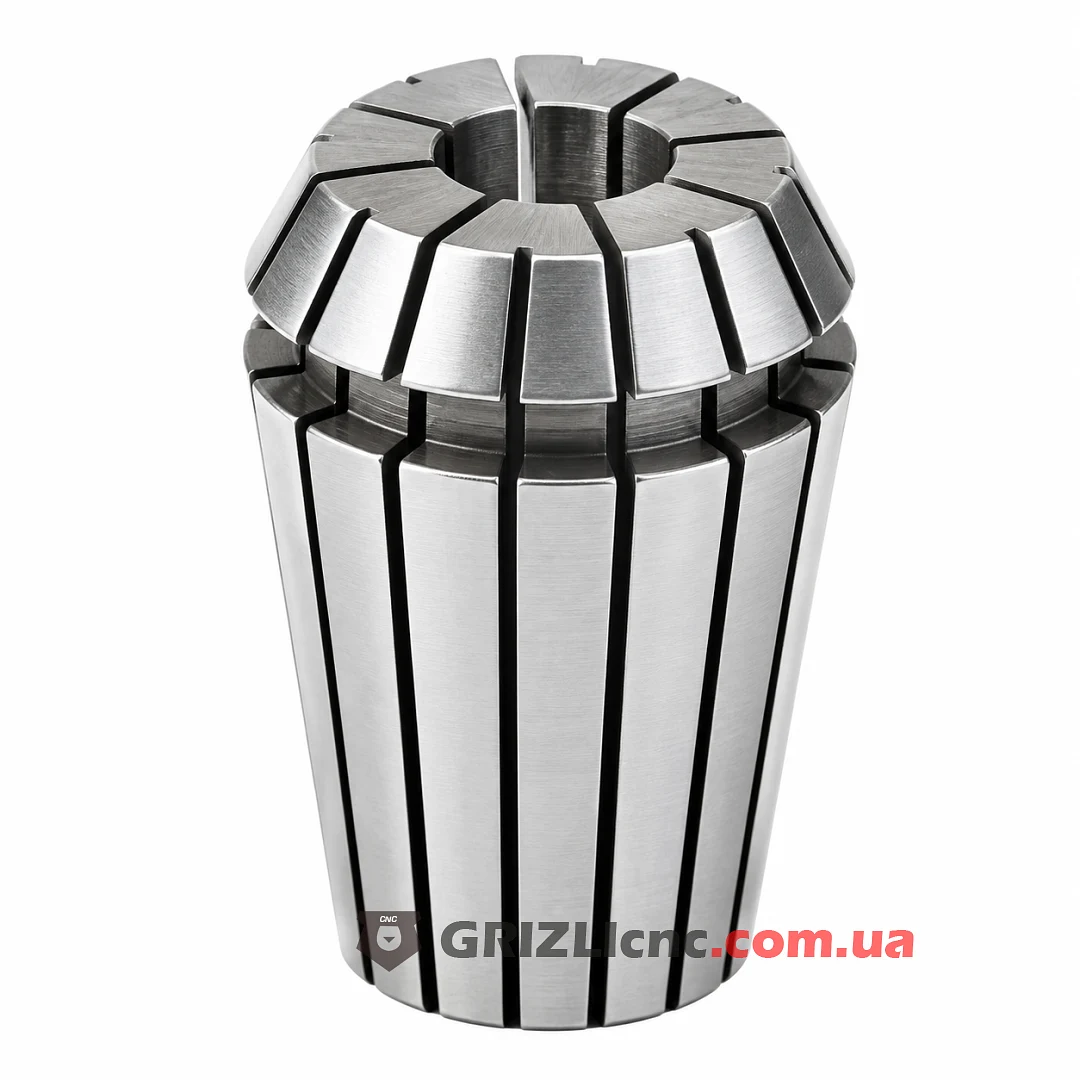

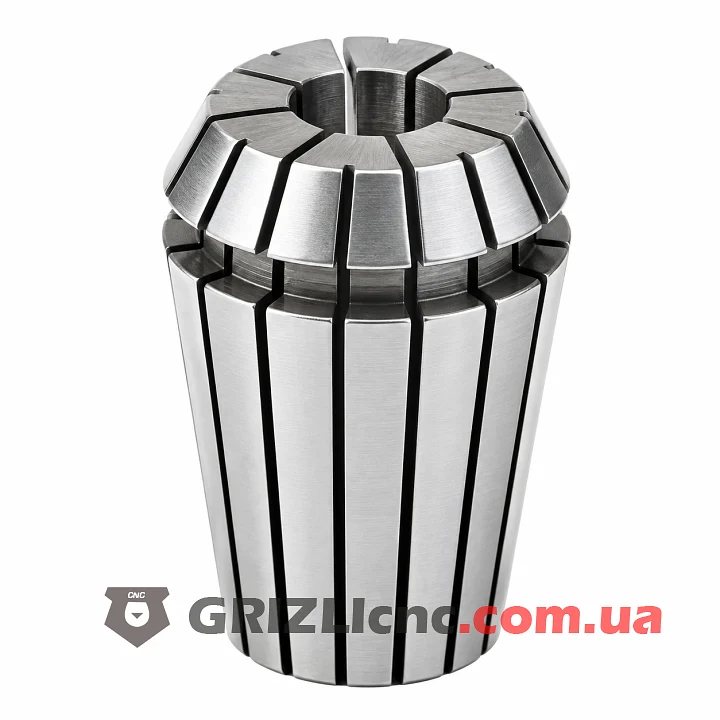

Цанга ER20 на 8 мм зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 7 до 8 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER20 и к гайке ER20. Подходит для фрез по дереву с хвостовиком 8 мм: пазовых, кромочных и фасонных, а также концевых фрез диаметром 8 мм.
Хвостовик 7.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 8 мм. Хвостовик от 6 до 7 мм не попадает ни в эту цангу, ни в цангу 6 мм, для него берут цангу промежуточного размера.
Серия ER20
Серия ER20 стоит в конусах шпинделей 2.2 кВт с корпусом 80 мм и шпинделей 3 кВт и 4.5 кВт с корпусом 100 мм. Цанга этой серии имеет наружный диаметр 21 мм и длину 31.5 мм, а стандартный ряд DIN 6499 заканчивается на 13 мм. Перед заказом проверяют маркировку на гайке шпинделя.
Как поставить цангу
Цанга ER20 входит в гайку под углом и защёлкивается за эксцентриковое кольцо. Гайку с цангой наворачивают на вал, фрезу 8 мм вставляют на глубину от 21 мм и затягивают гайку. Типовой момент затяжки стандартной гайки ER20 для хвостовика 8 мм: 80 Н·м.
Точность и уход
Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 8 мм это 32 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
