Цанга ER20 6 мм для шпинделя фрезерного верстата ЧПУ

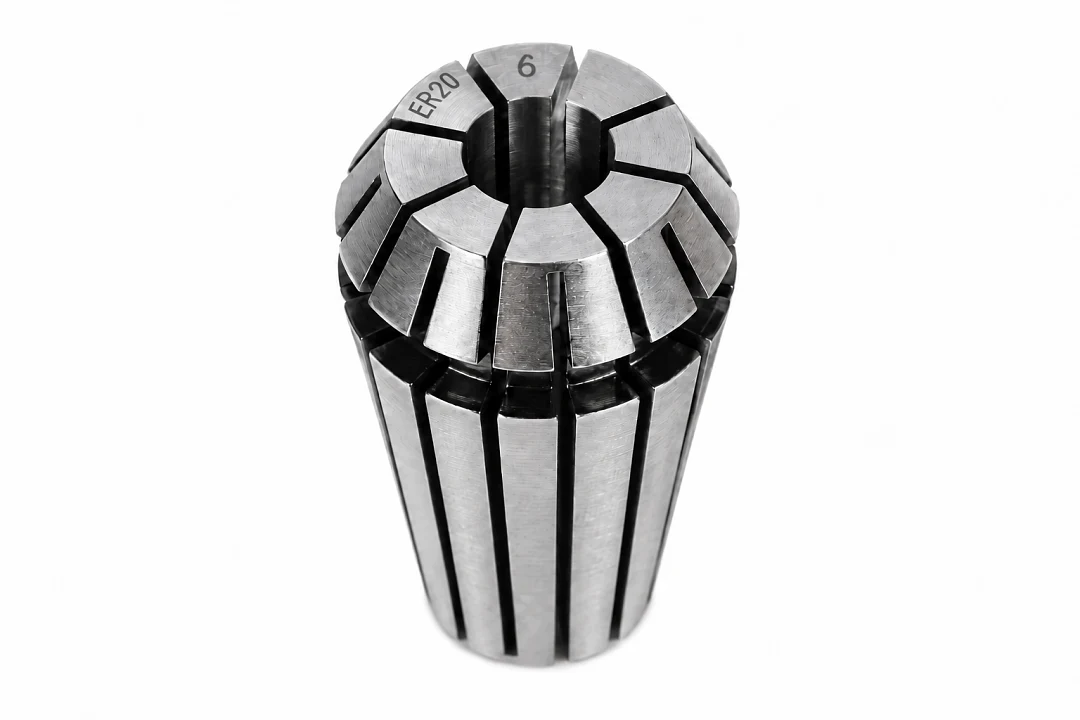

Під хвостовик 6 мм у шпинделі з конусом ER20 ставлять цангу ER20 6 мм. Вона стискається по всій довжині й тримає хвостовик від 5 до 6 мм, найточніше на номіналі 6 мм. Її ставлять для фрез із хвостовиком 6 мм: спіральних фрез для розкрою, 3D фрез і однозахідних фрез по алюмінію.

Хвостовик 5.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 6 мм. Хвостовики тонші за 5 мм тримає цанга 5 мм.

Сумісність

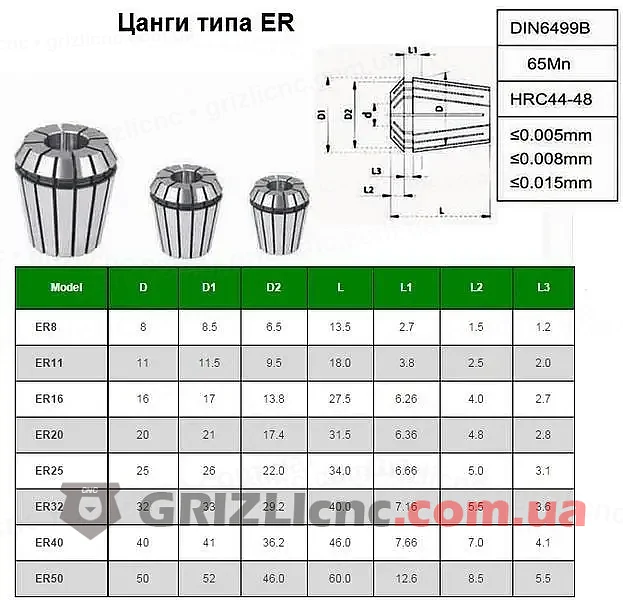

Цанга підходить до вала або патрона з конусом ER20, це вали шпинделів 2.2 кВт із корпусом 80 мм і шпинделів 3 кВт і 4.5 кВт із корпусом 100 мм. Розміри цанги 21 x 31.5 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER20 за DIN 6499 дорівнює 13 мм.

Як поставити цангу

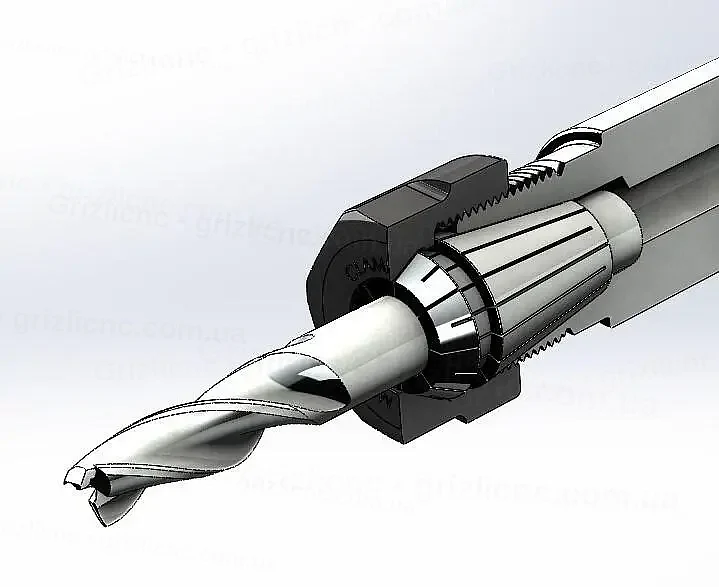

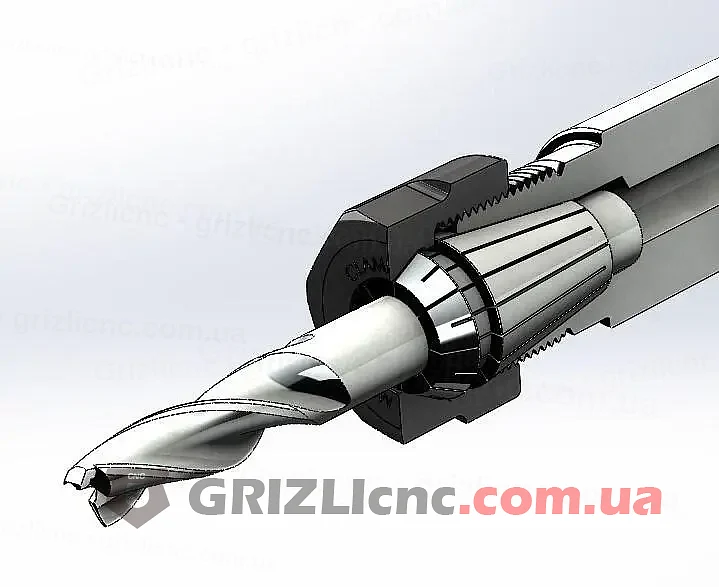

Цанга ER20 входить у гайку під кутом і защіпається за ексцентрикове кільце. Гайку з цангою накручують на вал, фрезу 6 мм вставляють на глибину від 21 мм і затягують гайку. Типовий момент затягування стандартної гайки ER20 для хвостовика 6 мм: 32 Н·м.

Биття і заміна

Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 6 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
