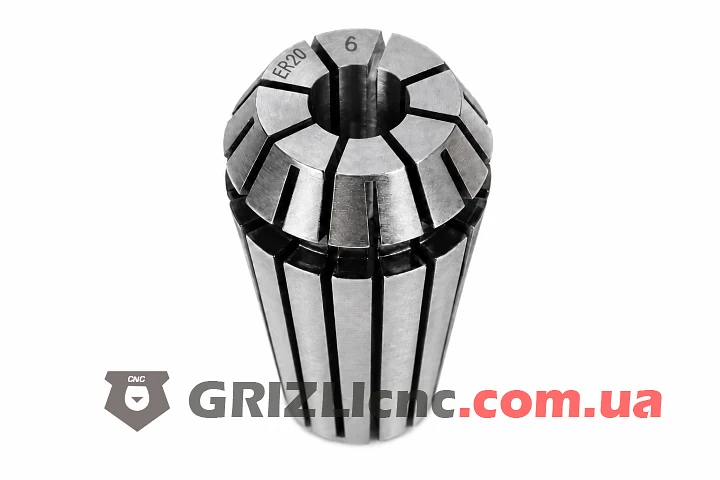

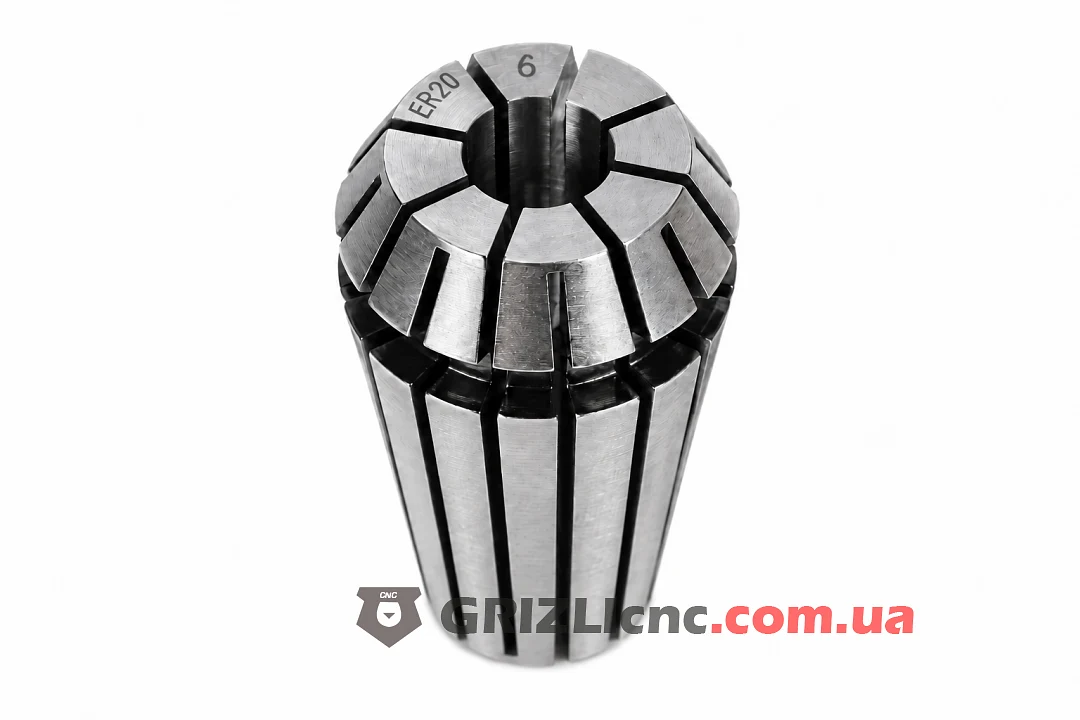

Под хвостовик 6 мм в шпинделе с конусом ER20 ставят цангу ER20 6 мм. Она сжимается по всей длине и держит хвостовик от 5 до 6 мм, точнее всего на номинале 6 мм. Её ставят для фрез с хвостовиком 6 мм: спиральных фрез для раскроя, 3D фрез и однозаходных фрез по алюминию.
Хвостовик 5.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 6 мм. Хвостовики тоньше 5 мм держит цанга 5 мм.
Совместимость
Цанга подходит к валу или патрону с конусом ER20, это валы шпинделей 2.2 кВт с корпусом 80 мм и шпинделей 3 кВт и 4.5 кВт с корпусом 100 мм. Размеры цанги 21 x 31.5 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER20 по DIN 6499 равен 13 мм.
Как поставить цангу
Цанга ER20 входит в гайку под углом и защёлкивается за эксцентриковое кольцо. Гайку с цангой наворачивают на вал, фрезу 6 мм вставляют на глубину от 21 мм и затягивают гайку. Типовой момент затяжки стандартной гайки ER20 для хвостовика 6 мм: 32 Н·м.
Биение и замена
Биение цанги по характеристикам 0.015 мм. Если на фрезе 6 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
