Цанга ER20 5 мм для шпинделя фрезерного верстата ЧПУ

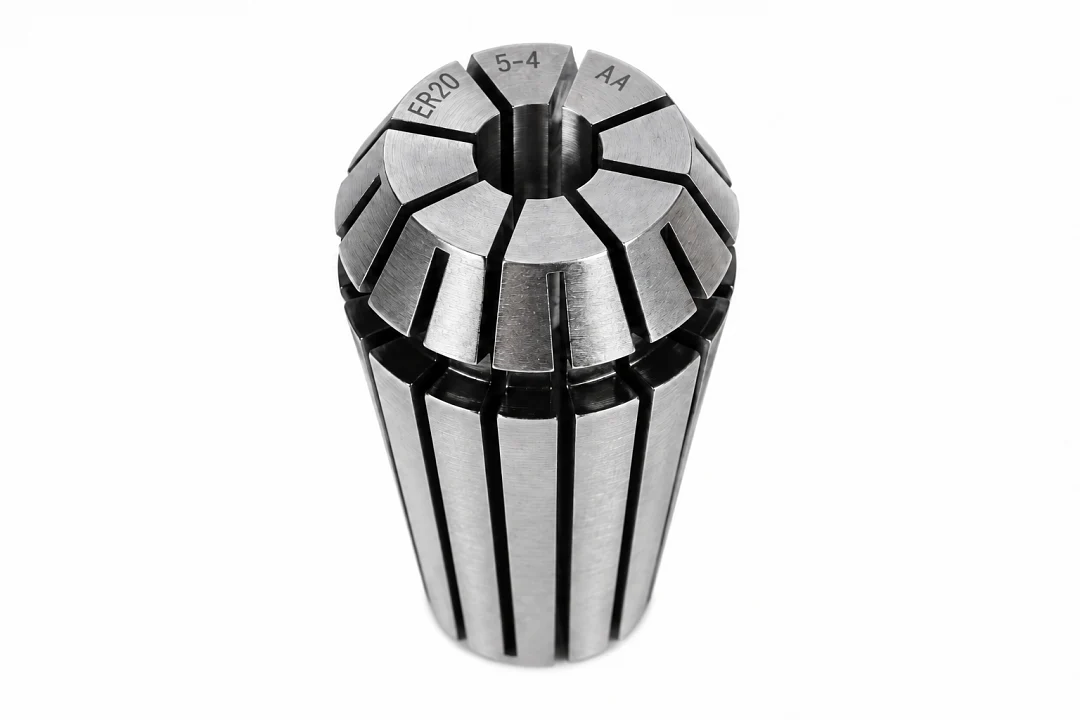

Цанга ER20 5 мм потрібна, щоб закріпити у шпинделі верстата ЧПУ фрезу або свердло з хвостовиком 5 мм. Її діапазон затиску від 4 до 5 мм, а найточніше вона тримає хвостовик рівно 5 мм. Цанга виконана за стандартом DIN 6499 і стає у вал або патрон із конусом ER20 будь-якого виробника.

Цанга підходить для фрез із хвостовиком 5 мм для розкрою фанери й МДФ і для пазів у пластику.

Сумісність

Цанга підходить до вала або патрона з конусом ER20, це вали шпинделів 2.2 кВт із корпусом 80 мм і шпинделів 3 кВт і 4.5 кВт із корпусом 100 мм. Розміри цанги 21 x 31.5 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER20 за DIN 6499 дорівнює 13 мм.

Як поставити цангу

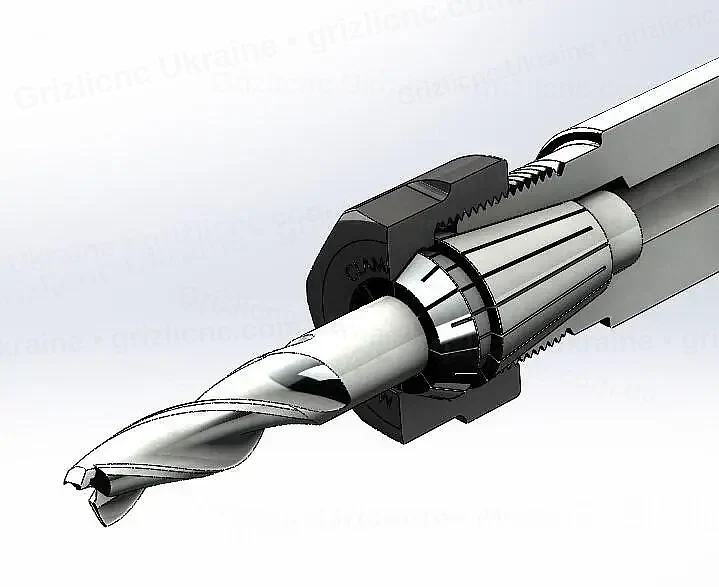

Цанга ER20 входить у гайку під кутом і защіпається за ексцентрикове кільце. Гайку з цангою накручують на вал, фрезу 5 мм вставляють на глибину від 21 мм і затягують гайку. Типовий момент затягування стандартної гайки ER20 для хвостовика 5 мм: 32 Н·м.

Хвостовик 4.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 5 мм. Хвостовики тонші за 4 мм тримає цанга 4 мм.

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 5 мм це 20 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
