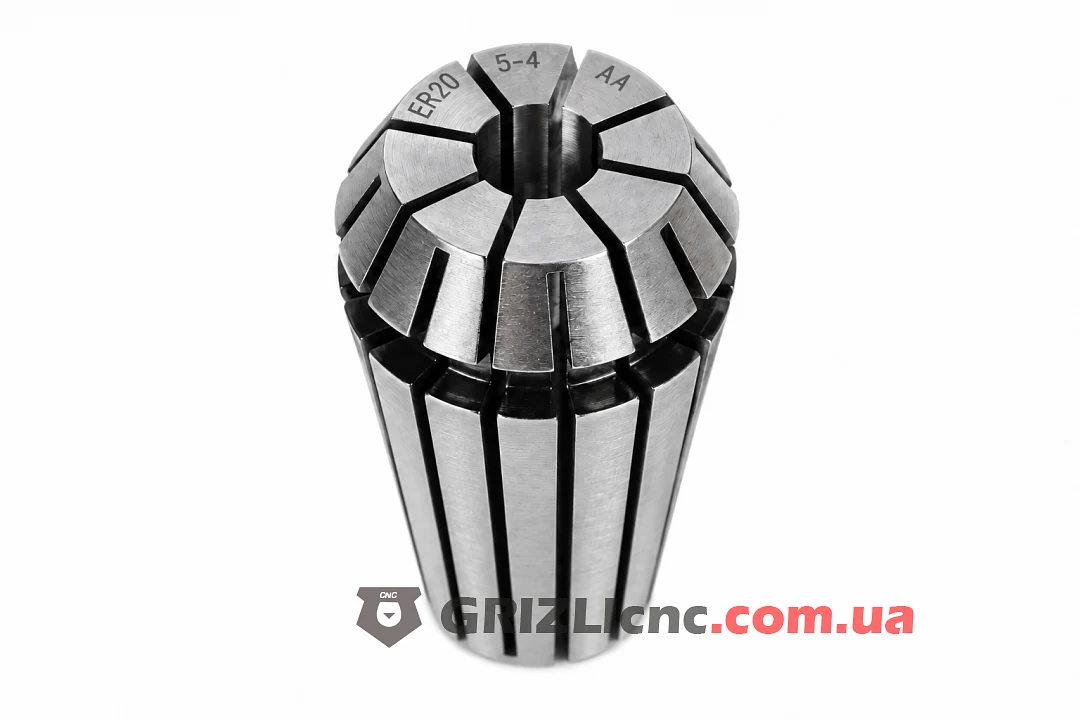

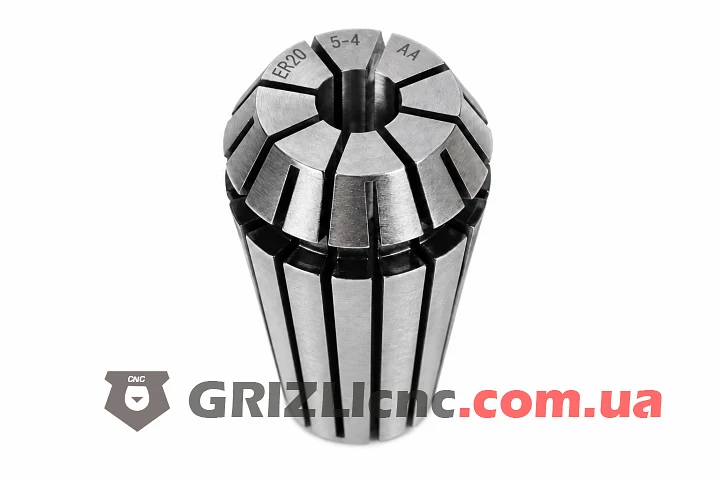

Цанга ER20 5 мм для шпинделя фрезерного станка ЧПУ

Цанга ER20 5 мм нужна, чтобы закрепить в шпинделе станка ЧПУ фрезу или сверло с хвостовиком 5 мм. Её диапазон зажима от 4 до 5 мм, а точнее всего она держит хвостовик ровно 5 мм. Цанга выполнена по стандарту DIN 6499 и встаёт в вал или патрон с конусом ER20 любого производителя.

Цанга подходит для фрез с хвостовиком 5 мм для раскроя фанеры и МДФ и для пазов в пластике.

Совместимость

Цанга подходит к валу или патрону с конусом ER20, это валы шпинделей 2.2 кВт с корпусом 80 мм и шпинделей 3 кВт и 4.5 кВт с корпусом 100 мм. Размеры цанги 21 x 31.5 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER20 по DIN 6499 равен 13 мм.

Как поставить цангу

Цанга ER20 входит в гайку под углом и защёлкивается за эксцентриковое кольцо. Гайку с цангой наворачивают на вал, фрезу 5 мм вставляют на глубину от 21 мм и затягивают гайку. Типовой момент затяжки стандартной гайки ER20 для хвостовика 5 мм: 32 Н·м.

Хвостовик 4.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 5 мм. Хвостовики тоньше 4 мм держит цанга 4 мм.

Точность и уход

Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 5 мм это 20 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
