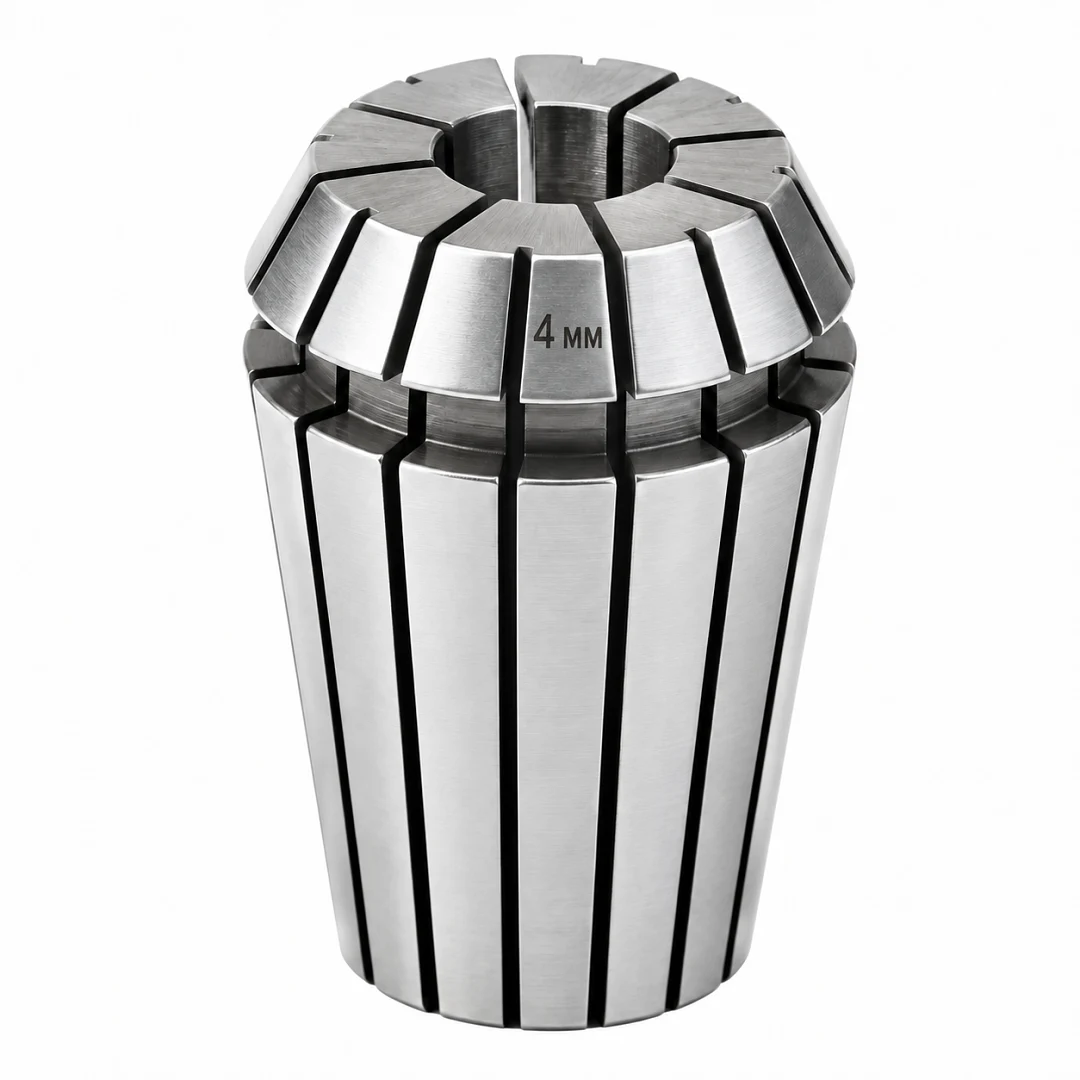

Цанга ER20 4 мм для шпинделя фрезерного верстата ЧПУ

Цанга ER20 на 4 мм затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 3 до 4 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER20 і до гайки ER20. Підходить для фрез із хвостовиком 4 мм: двозахідних спіральних, 3D фрез для рельєфів і фрез кукурудза для друкованих плат і текстоліту.

Сумісність

Цанга підходить до вала або патрона з конусом ER20, це вали шпинделів 2.2 кВт із корпусом 80 мм і шпинделів 3 кВт і 4.5 кВт із корпусом 100 мм. Розміри цанги 21 x 31.5 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER20 за DIN 6499 дорівнює 13 мм.

Як поставити цангу

Цанга ER20 входить у гайку під кутом і защіпається за ексцентрикове кільце. Гайку з цангою накручують на вал, фрезу 4 мм вставляють на глибину від 21 мм і затягують гайку. Типовий момент затягування стандартної гайки ER20 для хвостовика 4 мм: 32 Н·м.

Хвостовик 3.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 4 мм. Хвостовики тонші за 3 мм тримає цанга 3.175 мм.

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER20 4 мм у тримачі, окремо від інших цанг, щоб не забити пелюстки.
