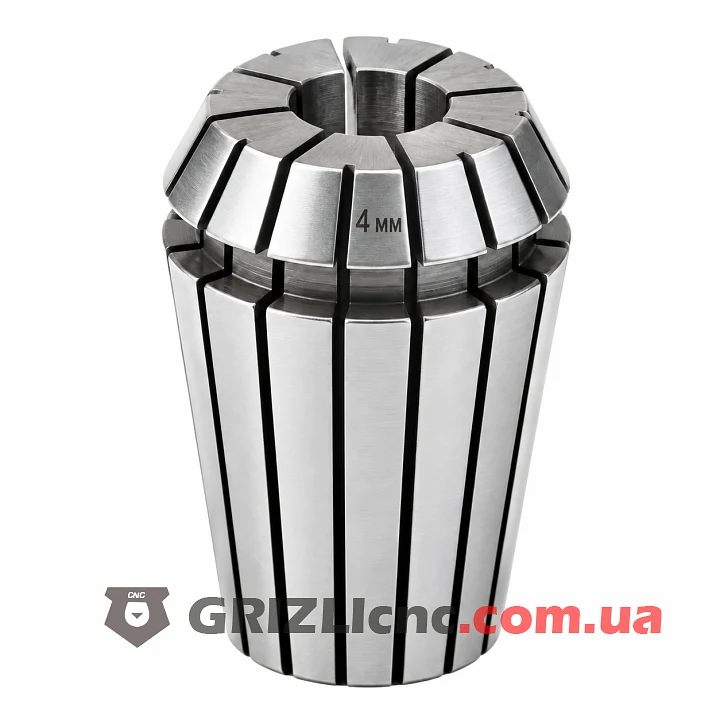

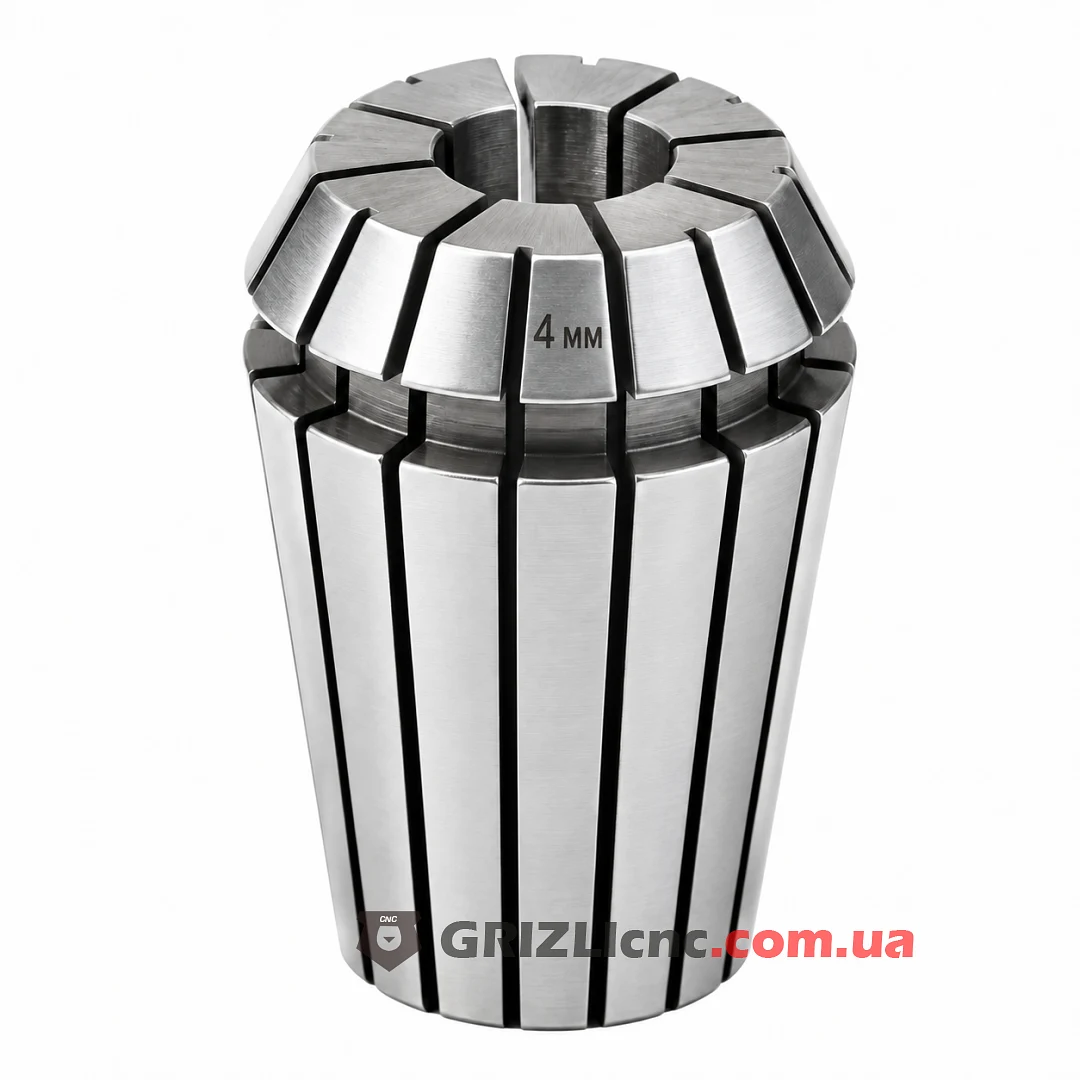

Цанга ER20 на 4 мм зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 3 до 4 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER20 и к гайке ER20. Подходит для фрез с хвостовиком 4 мм: двухзаходных спиральных, 3D фрез для рельефов и фрез кукуруза для печатных плат и текстолита.
Совместимость
Цанга подходит к валу или патрону с конусом ER20, это валы шпинделей 2.2 кВт с корпусом 80 мм и шпинделей 3 кВт и 4.5 кВт с корпусом 100 мм. Размеры цанги 21 x 31.5 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER20 по DIN 6499 равен 13 мм.
Как поставить цангу
Цанга ER20 входит в гайку под углом и защёлкивается за эксцентриковое кольцо. Гайку с цангой наворачивают на вал, фрезу 4 мм вставляют на глубину от 21 мм и затягивают гайку. Типовой момент затяжки стандартной гайки ER20 для хвостовика 4 мм: 32 Н·м.
Хвостовик 3.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 4 мм. Хвостовики тоньше 3 мм держит цанга 3.175 мм.
Уход
Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER20 4 мм в держателе, отдельно от других цанг, чтобы не забить лепестки.
