Цанга ER20 3.175 мм (1/8″) для шпинделя фрезерного верстата ЧПУ

Під хвостовик 3.175 мм у шпинделі з конусом ER20 ставлять цангу ER20 3.175 мм (1/8″). Вона стискається по всій довжині й тримає хвостовик від 2.175 до 3.175 мм, найточніше на номіналі 3.175 мм. Її ставлять для гравіювальних фрез, фрез кукурудза й однозахідних спіральних фрез із хвостовиком 3.175 мм (1/8″) для фанери, акрилу, ПВХ і текстоліту.

Розмір 3.175 мм дорівнює 1/8 дюйма. Цей хвостовик найпоширеніший у фрез для невеликих верстатів, тому цангу 3.175 мм тримають у запасі насамперед.

Хвостовик 2.675 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 3.175 мм. Для хвостовиків тонших за 2.175 мм потрібна цанга меншого розміру.

Для яких шпинделів

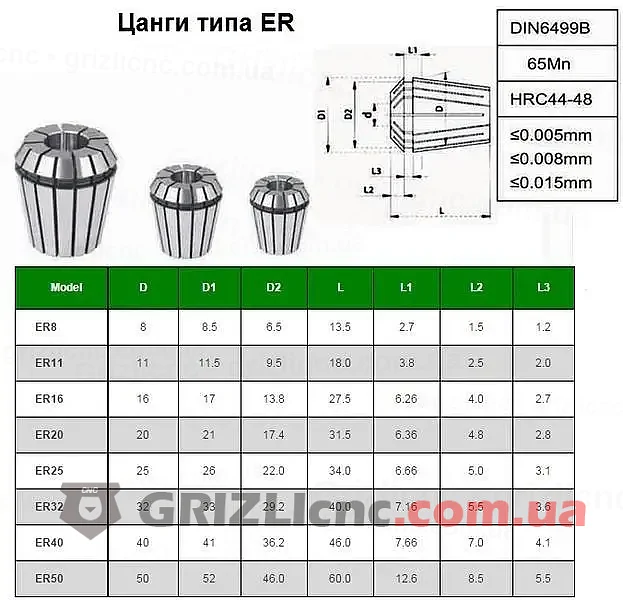

Цанги ER20 ставлять у вали шпинделів 2.2 кВт із корпусом 80 мм і шпинделів 3 кВт і 4.5 кВт із корпусом 100 мм. Серія ER20 розрахована на хвостовики до 13 мм за DIN 6499, зовнішній діаметр цанги 21 мм, довжина 31.5 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.

Як поставити цангу

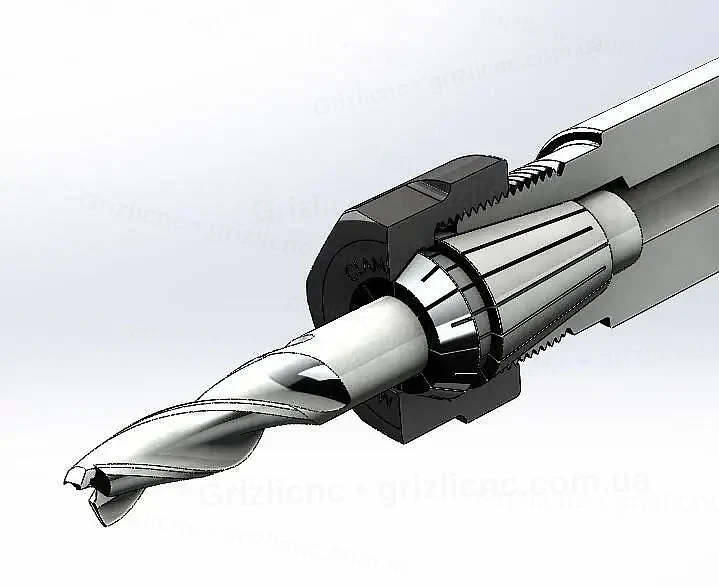

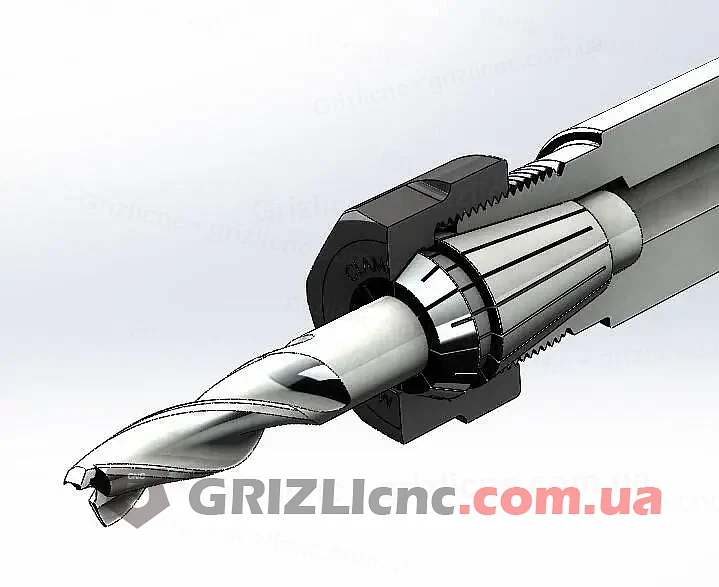

Цанга ER20 входить у гайку під кутом і защіпається за ексцентрикове кільце. Гайку з цангою накручують на вал, фрезу 3.175 мм вставляють на глибину від 21 мм і затягують гайку. Типовий момент затягування стандартної гайки ER20 для хвостовика 3.175 мм: 32 Н·м.

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 3.175 мм це 12.7 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
