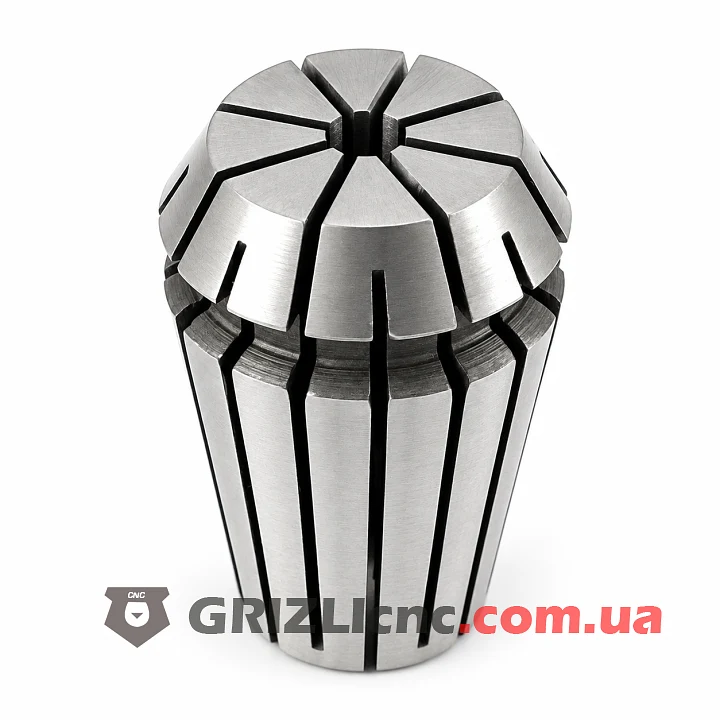

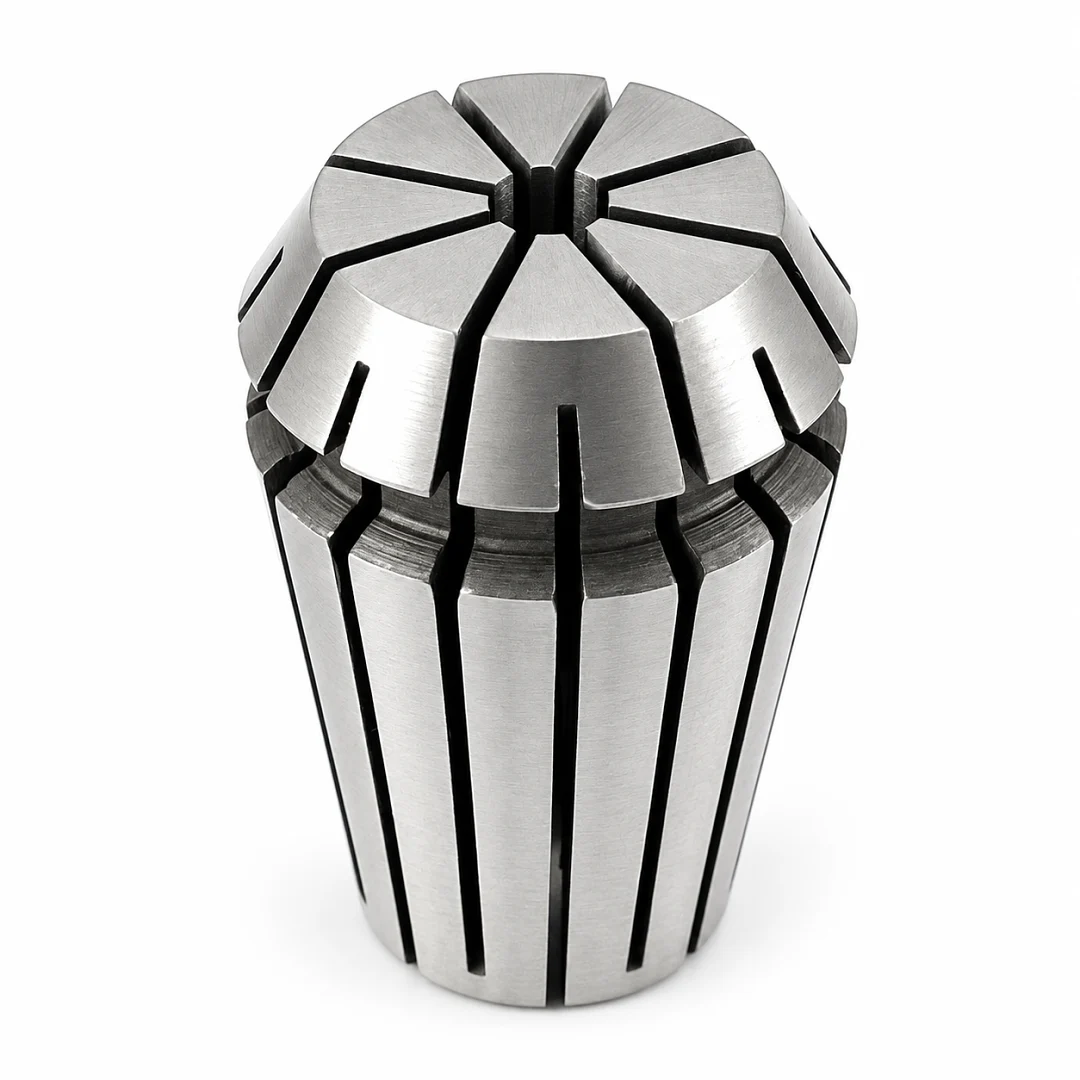

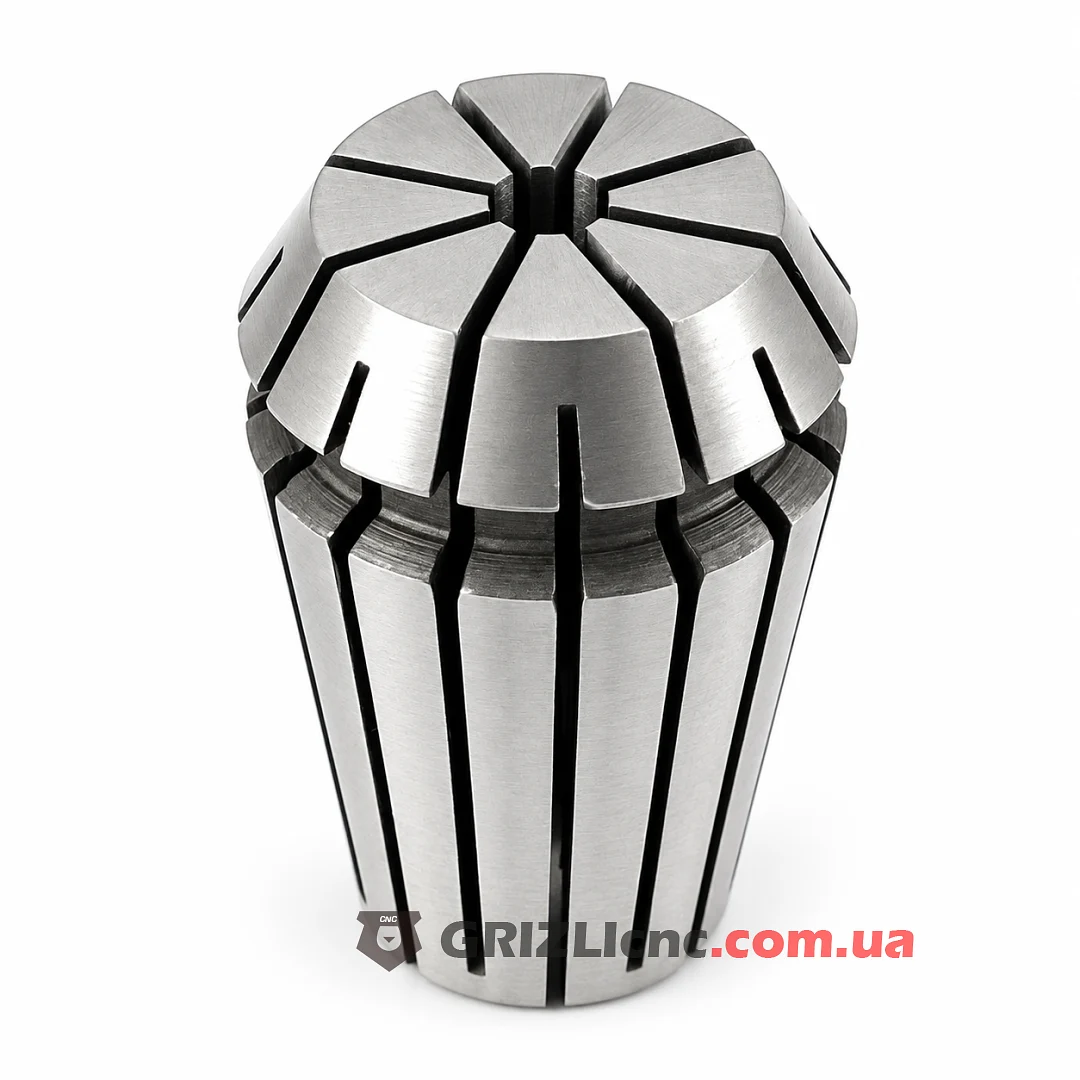

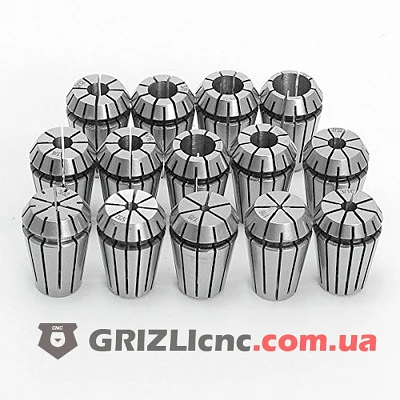

Под хвостовик 3.175 мм в шпинделе с конусом ER20 ставят цангу ER20 3.175 мм (1/8″). Она сжимается по всей длине и держит хвостовик от 2.175 до 3.175 мм, точнее всего на номинале 3.175 мм. Её ставят для гравировальных фрез, фрез кукуруза и однозаходных спиральных фрез с хвостовиком 3.175 мм (1/8″) для фанеры, акрила, ПВХ и текстолита.
Размер 3.175 мм равен 1/8 дюйма. Этот хвостовик самый распространённый у фрез для небольших станков, поэтому цангу 3.175 мм держат в запасе в первую очередь.
Хвостовик 2.675 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 3.175 мм. Для хвостовиков тоньше 2.175 мм нужна цанга меньшего размера.
Для каких шпинделей
Цанги ER20 ставят в валы шпинделей 2.2 кВт с корпусом 80 мм и шпинделей 3 кВт и 4.5 кВт с корпусом 100 мм. Серия ER20 рассчитана на хвостовики до 13 мм по DIN 6499, наружный диаметр цанги 21 мм, длина 31.5 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Как поставить цангу
Цанга ER20 входит в гайку под углом и защёлкивается за эксцентриковое кольцо. Гайку с цангой наворачивают на вал, фрезу 3.175 мм вставляют на глубину от 21 мм и затягивают гайку. Типовой момент затяжки стандартной гайки ER20 для хвостовика 3.175 мм: 32 Н·м.
Точность и уход
Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 3.175 мм это 12.7 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
