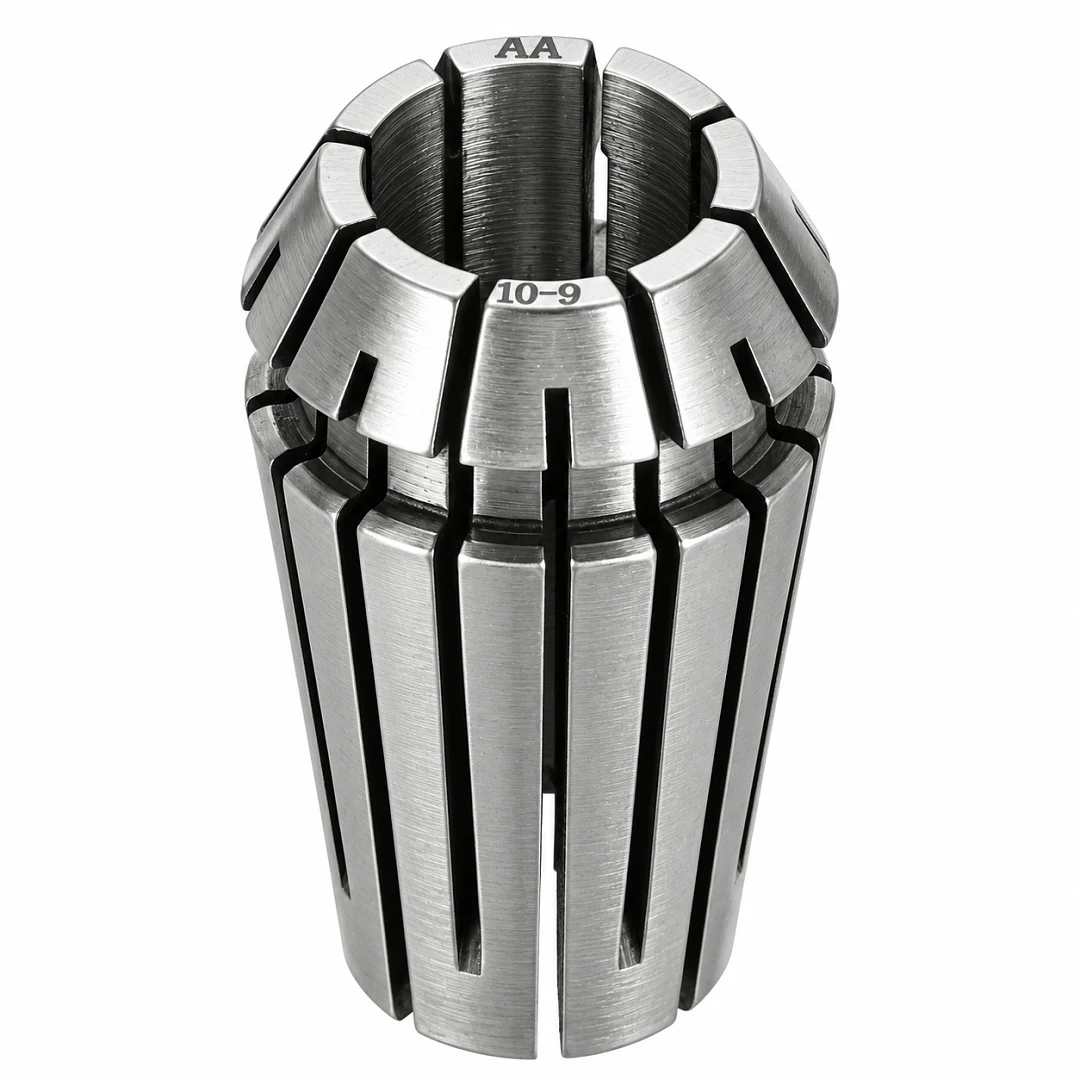

Цанга ER16 10 мм потрібна, щоб закріпити у шпинделі верстата ЧПУ фрезу або свердло з хвостовиком 10 мм. Її діапазон затиску від 9 до 10 мм, а найточніше вона тримає хвостовик рівно 10 мм. Цанга виконана за стандартом DIN 6499 і стає у вал або патрон із конусом ER16 будь-якого виробника.
Цанга підходить для кінцевих фрез і свердел із хвостовиком 10 мм для глибоких пазів і вибірки.
Хвостовик 9.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 10 мм. Хвостовик від 8 до 9 мм не потрапляє ні в цю цангу, ні в цангу 8 мм, для нього беруть цангу проміжного розміру.
Для яких шпинделів

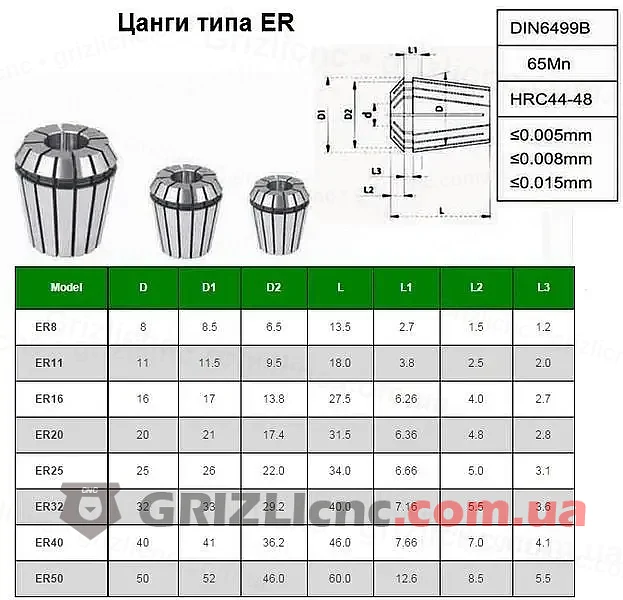

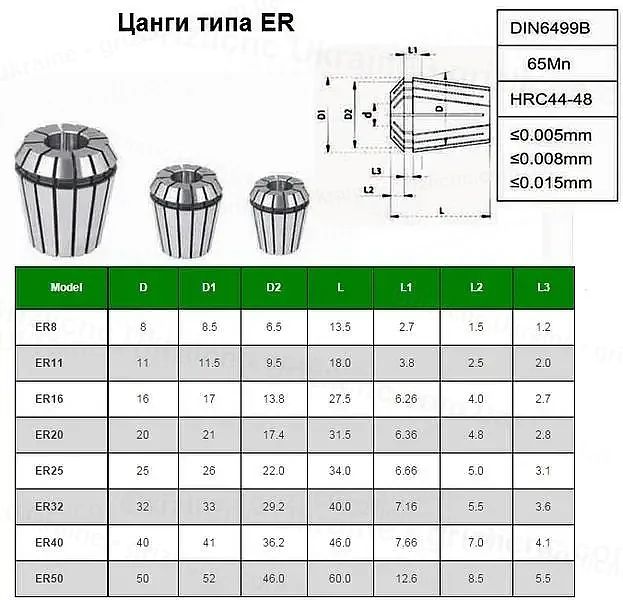

Цанги ER16 ставлять у вали шпинделів 1.5 кВт і 2.2 кВт із корпусом 80 мм. Серія ER16 розрахована на хвостовики до 10 мм за DIN 6499, зовнішній діаметр цанги 17 мм, довжина 27.5 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.
Як поставити цангу

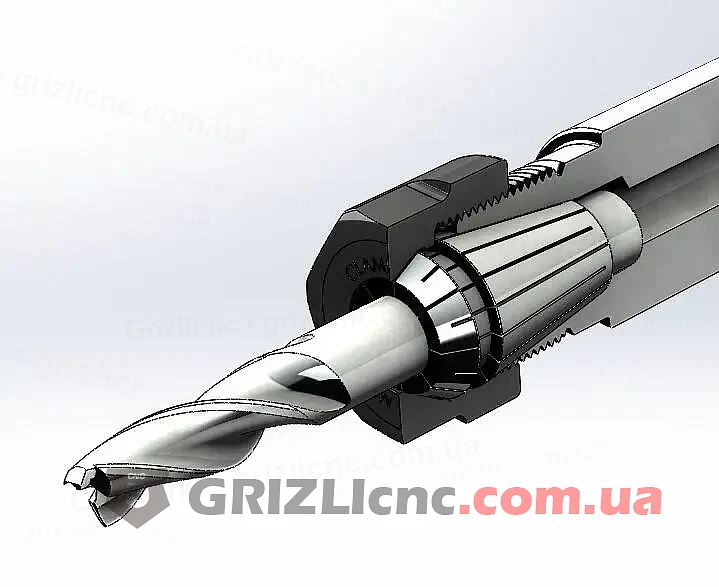

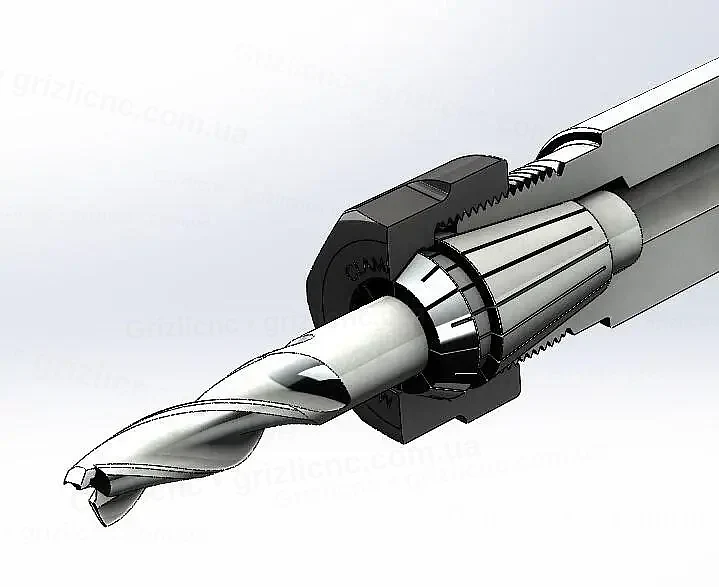

Цанга ER16 входить у гайку під кутом і защіпається за ексцентрикове кільце. Гайку з цангою накручують на вал, фрезу 10 мм вставляють на глибину від 18.3 мм і затягують гайку. Типовий момент затягування стандартної гайки ER16 для хвостовика 10 мм: 56 Н·м.
Догляд
Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER16 10 мм у тримачі, окремо від інших цанг, щоб не забити пелюстки.
