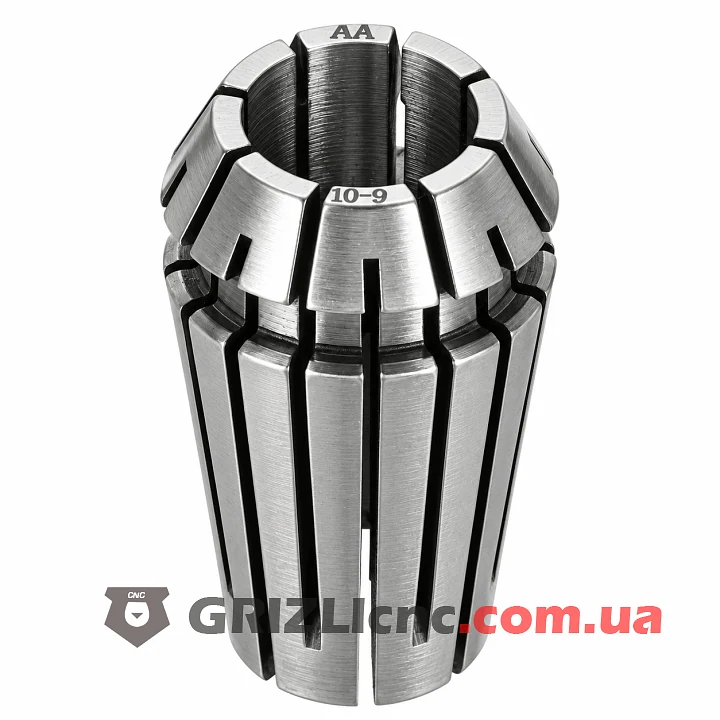

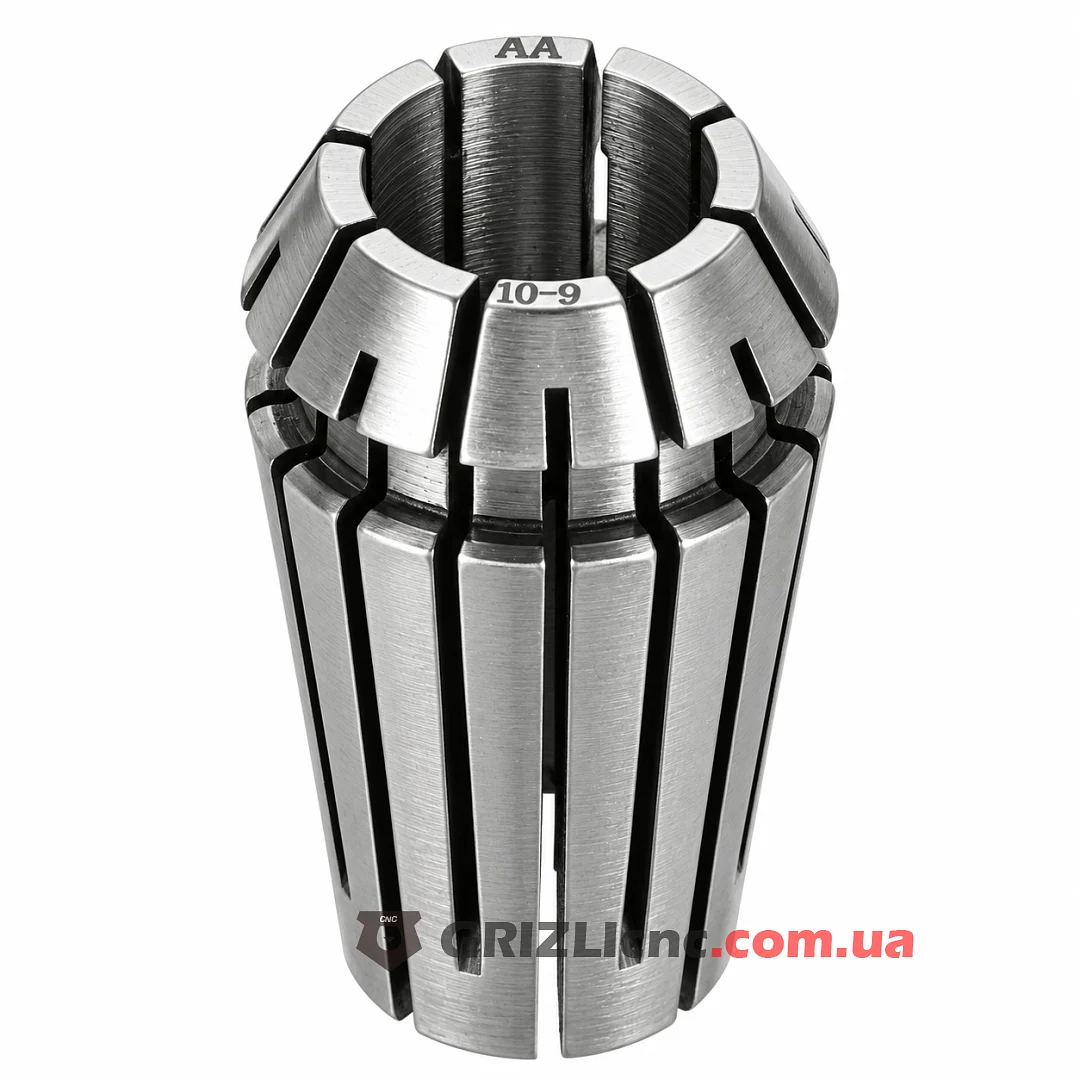

Цанга ER16 10 мм нужна, чтобы закрепить в шпинделе станка ЧПУ фрезу или сверло с хвостовиком 10 мм. Её диапазон зажима от 9 до 10 мм, а точнее всего она держит хвостовик ровно 10 мм. Цанга выполнена по стандарту DIN 6499 и встаёт в вал или патрон с конусом ER16 любого производителя.
Цанга подходит для концевых фрез и сверл с хвостовиком 10 мм для глубоких пазов и выборки.
Хвостовик 9.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 10 мм. Хвостовик от 8 до 9 мм не попадает ни в эту цангу, ни в цангу 8 мм, для него берут цангу промежуточного размера.
Для каких шпинделей
Цанги ER16 ставят в валы шпинделей 1.5 кВт и 2.2 кВт с корпусом 80 мм. Серия ER16 рассчитана на хвостовики до 10 мм по DIN 6499, наружный диаметр цанги 17 мм, длина 27.5 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Как поставить цангу
Цанга ER16 входит в гайку под углом и защёлкивается за эксцентриковое кольцо. Гайку с цангой наворачивают на вал, фрезу 10 мм вставляют на глубину от 18.3 мм и затягивают гайку. Типовой момент затяжки стандартной гайки ER16 для хвостовика 10 мм: 56 Н·м.
Уход
Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER16 10 мм в держателе, отдельно от других цанг, чтобы не забить лепестки.
