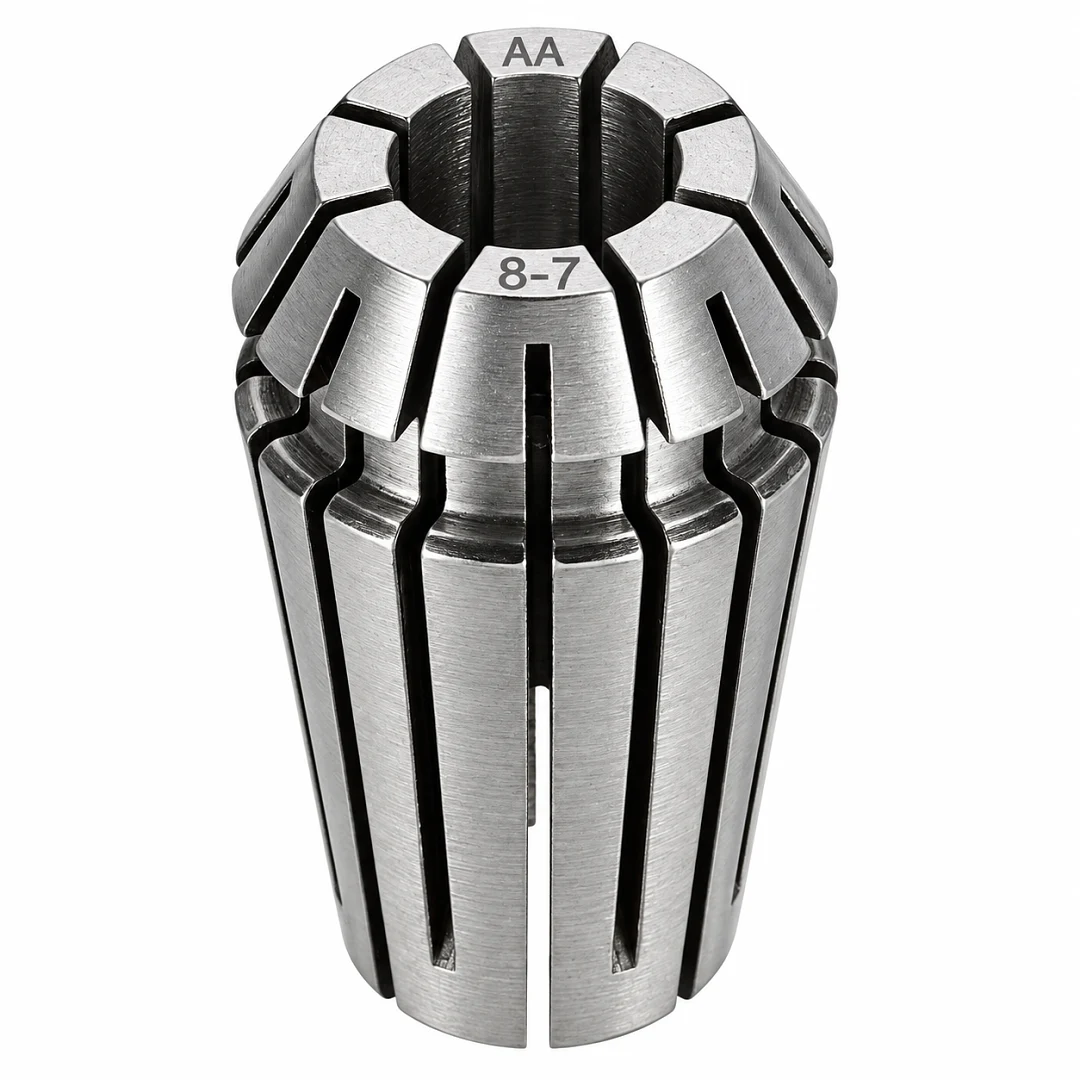

Цанга ER16 на 8 мм затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 7 до 8 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER16 і до гайки ER16. Підходить для фрез по дереву з хвостовиком 8 мм: пазових, крайкових і фасонних, а також кінцевих фрез діаметром 8 мм.
Для яких шпинделів
Цанги ER16 ставлять у вали шпинделів 1.5 кВт і 2.2 кВт із корпусом 80 мм. Серія ER16 розрахована на хвостовики до 10 мм за DIN 6499, зовнішній діаметр цанги 17 мм, довжина 27.5 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.
Як поставити цангу
Цанга ER16 входить у гайку під кутом і защіпається за ексцентрикове кільце. Гайку з цангою накручують на вал, фрезу 8 мм вставляють на глибину від 18.3 мм і затягують гайку. Типовий момент затягування стандартної гайки ER16 для хвостовика 8 мм: 56 Н·м.
Хвостовик 7.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 8 мм. Хвостовик від 6 до 7 мм не потрапляє ні в цю цангу, ні в цангу 6 мм, для нього беруть цангу проміжного розміру.
Биття і заміна
Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 8 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
