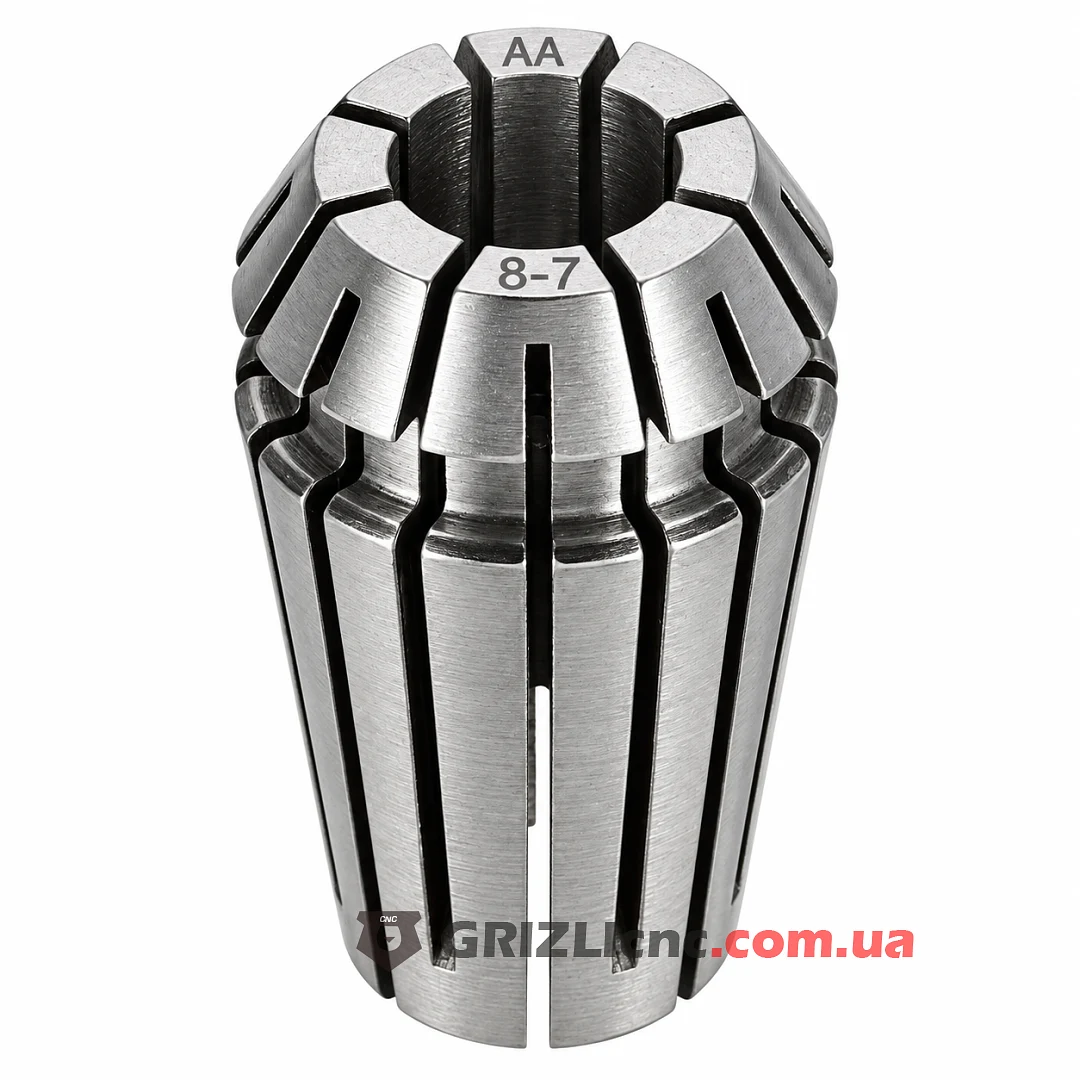

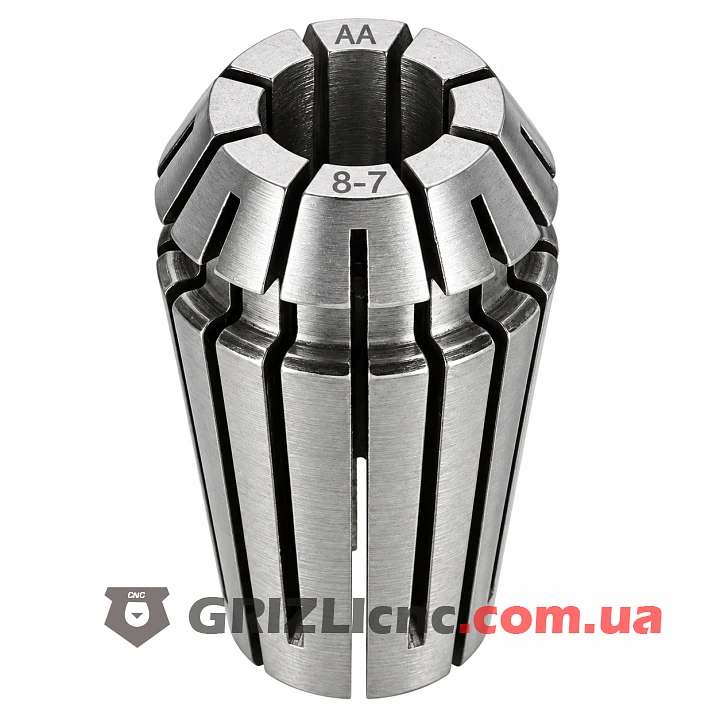

Цанга ER16 на 8 мм зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 7 до 8 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER16 и к гайке ER16. Подходит для фрез по дереву с хвостовиком 8 мм: пазовых, кромочных и фасонных, а также концевых фрез диаметром 8 мм.
Для каких шпинделей

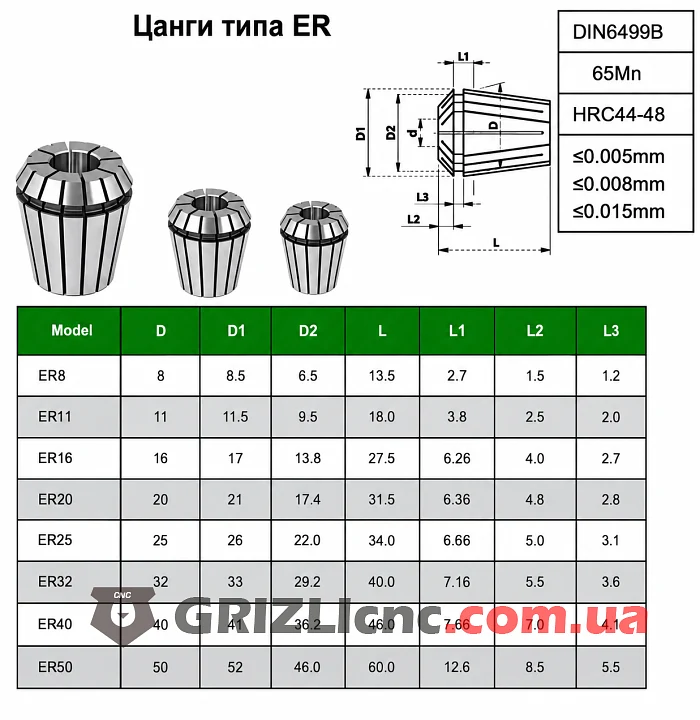

Цанги ER16 ставят в валы шпинделей 1.5 кВт и 2.2 кВт с корпусом 80 мм. Серия ER16 рассчитана на хвостовики до 10 мм по DIN 6499, наружный диаметр цанги 17 мм, длина 27.5 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Как поставить цангу
Цанга ER16 входит в гайку под углом и защёлкивается за эксцентриковое кольцо. Гайку с цангой наворачивают на вал, фрезу 8 мм вставляют на глубину от 18.3 мм и затягивают гайку. Типовой момент затяжки стандартной гайки ER16 для хвостовика 8 мм: 56 Н·м.
Хвостовик 7.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 8 мм. Хвостовик от 6 до 7 мм не попадает ни в эту цангу, ни в цангу 6 мм, для него берут цангу промежуточного размера.
Биение и замена
Биение цанги по характеристикам 0.015 мм. Если на фрезе 8 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
