Цанга ER16 6 мм для шпинделя фрезерного верстата ЧПУ

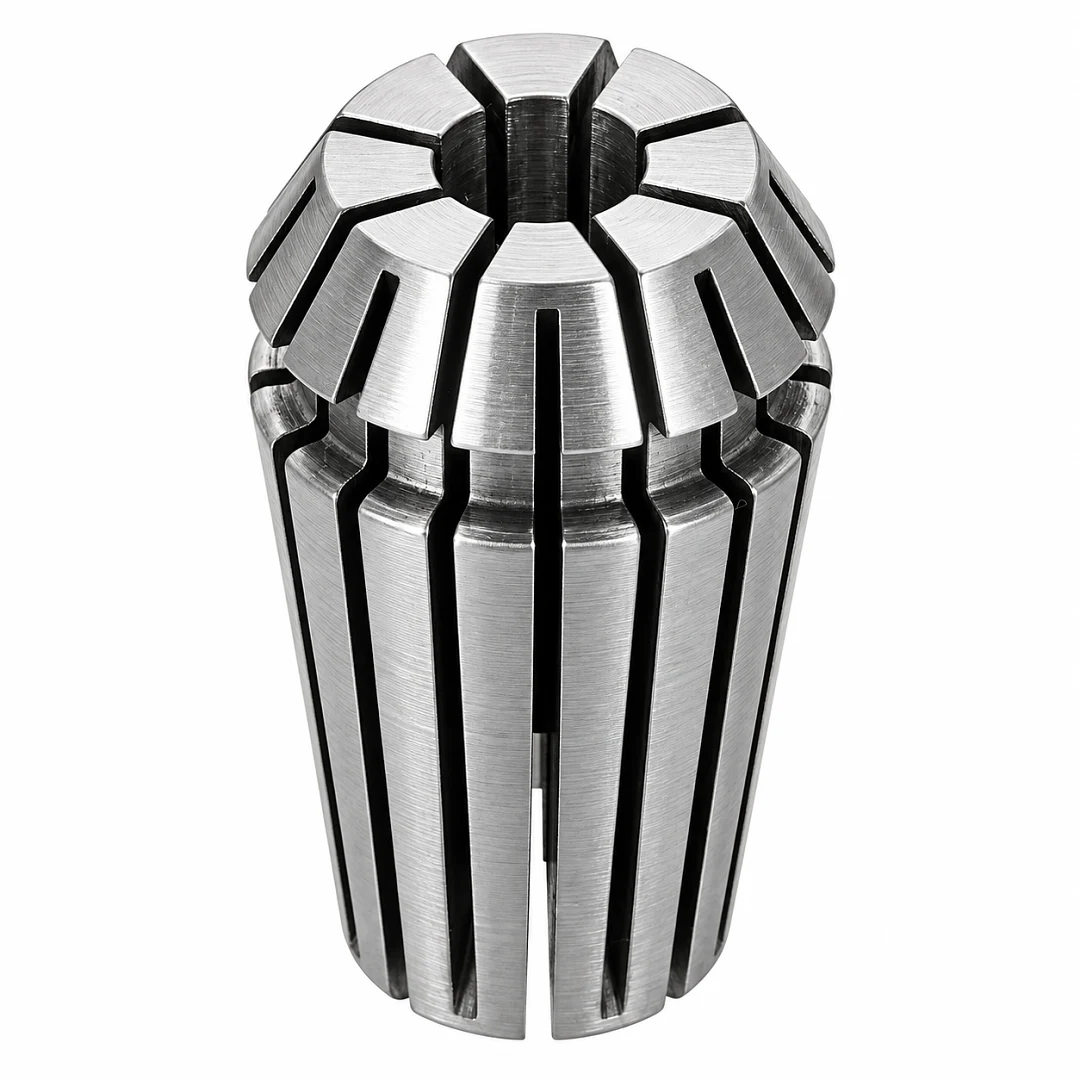

Під хвостовик 6 мм у шпинделі з конусом ER16 ставлять цангу ER16 6 мм. Вона стискається по всій довжині й тримає хвостовик від 5 до 6 мм, найточніше на номіналі 6 мм. Її ставлять для фрез із хвостовиком 6 мм: спіральних фрез для розкрою, 3D фрез і однозахідних фрез по алюмінію.

Серія ER16

Серія ER16 стоїть у конусах шпинделів 1.5 кВт і 2.2 кВт із корпусом 80 мм. Цанга цієї серії має зовнішній діаметр 17 мм і довжину 27.5 мм, а стандартний ряд DIN 6499 закінчується на 10 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 18.3 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER16 для хвостовика 6 мм: 56 Н·м.

Хвостовик 5.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 6 мм. Хвостовики тонші за 5 мм тримає цанга 5 мм.

Биття і заміна

Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 6 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
