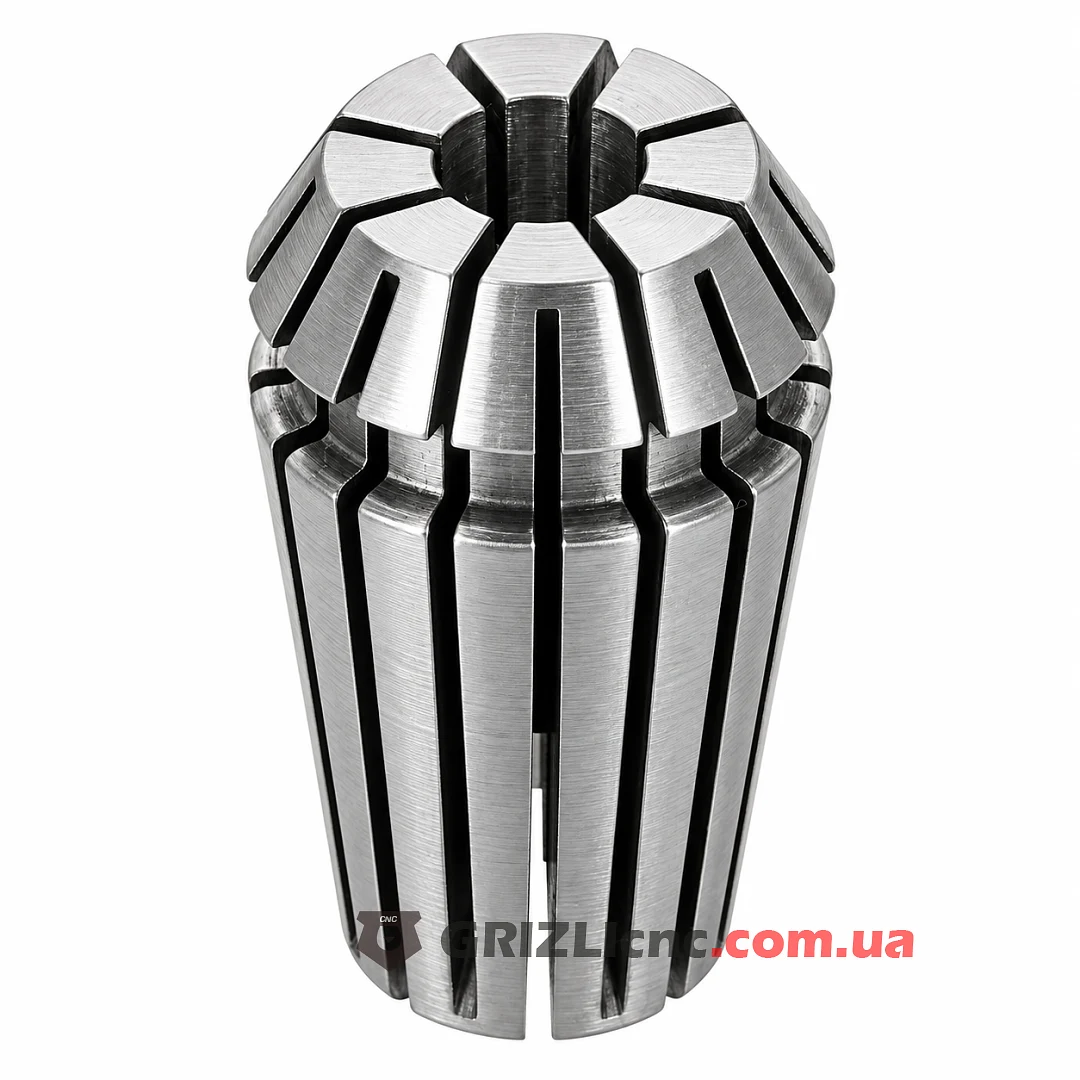

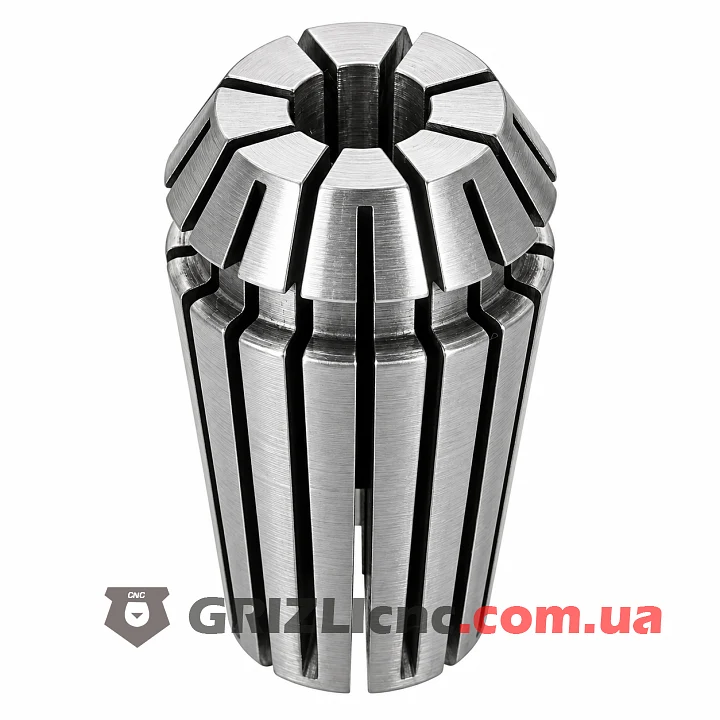

Цанга ER16 6 мм для шпинделя фрезерного станка ЧПУ

Под хвостовик 6 мм в шпинделе с конусом ER16 ставят цангу ER16 6 мм. Она сжимается по всей длине и держит хвостовик от 5 до 6 мм, точнее всего на номинале 6 мм. Её ставят для фрез с хвостовиком 6 мм: спиральных фрез для раскроя, 3D фрез и однозаходных фрез по алюминию.

Серия ER16

Серия ER16 стоит в конусах шпинделей 1.5 кВт и 2.2 кВт с корпусом 80 мм. Цанга этой серии имеет наружный диаметр 17 мм и длину 27.5 мм, а стандартный ряд DIN 6499 заканчивается на 10 мм. Перед заказом проверяют маркировку на гайке шпинделя.

Установка и затяжка

Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 18.3 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER16 для хвостовика 6 мм: 56 Н·м.

Хвостовик 5.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 6 мм. Хвостовики тоньше 5 мм держит цанга 5 мм.

Биение и замена

Биение цанги по характеристикам 0.015 мм. Если на фрезе 6 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
