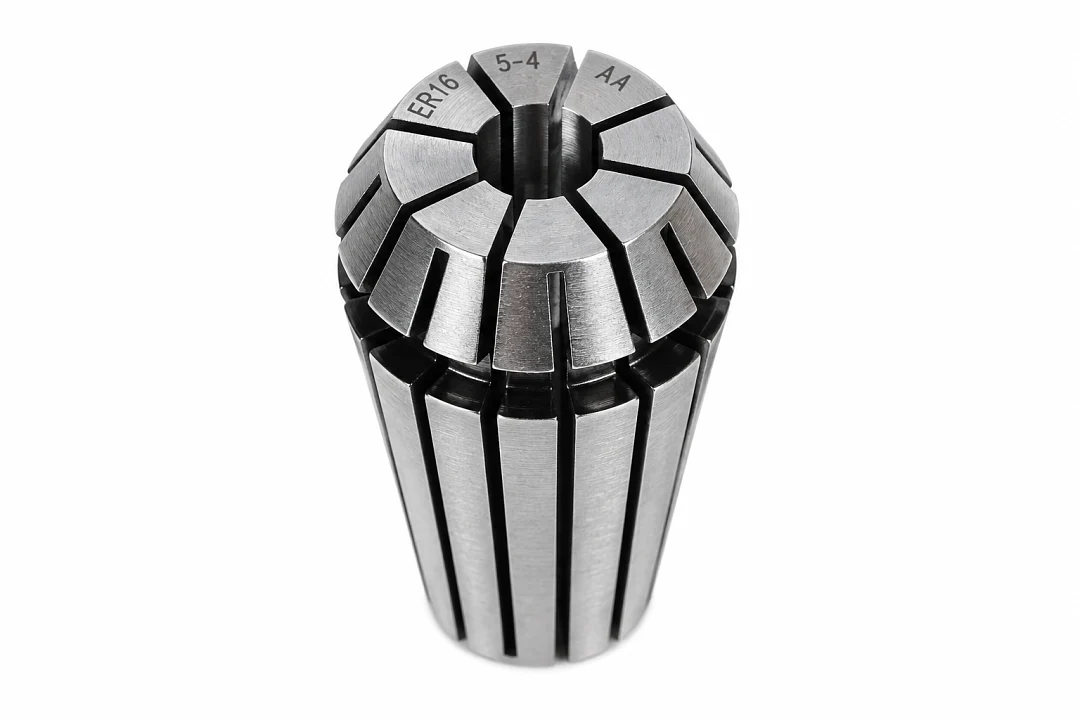

Цанга ER16 5 мм для шпинделя фрезерного верстата ЧПУ

Цанга ER16 5 мм потрібна, щоб закріпити у шпинделі верстата ЧПУ фрезу або свердло з хвостовиком 5 мм. Її діапазон затиску від 4 до 5 мм, а найточніше вона тримає хвостовик рівно 5 мм. Цанга виконана за стандартом DIN 6499 і стає у вал або патрон із конусом ER16 будь-якого виробника.

Цанга підходить для фрез із хвостовиком 5 мм для розкрою фанери й МДФ і для пазів у пластику.

Хвостовик 4.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 5 мм. Хвостовики тонші за 4 мм тримає цанга 4 мм.

Серія ER16

Серія ER16 стоїть у конусах шпинделів 1.5 кВт і 2.2 кВт із корпусом 80 мм. Цанга цієї серії має зовнішній діаметр 17 мм і довжину 27.5 мм, а стандартний ряд DIN 6499 закінчується на 10 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

Встановлення й затягування

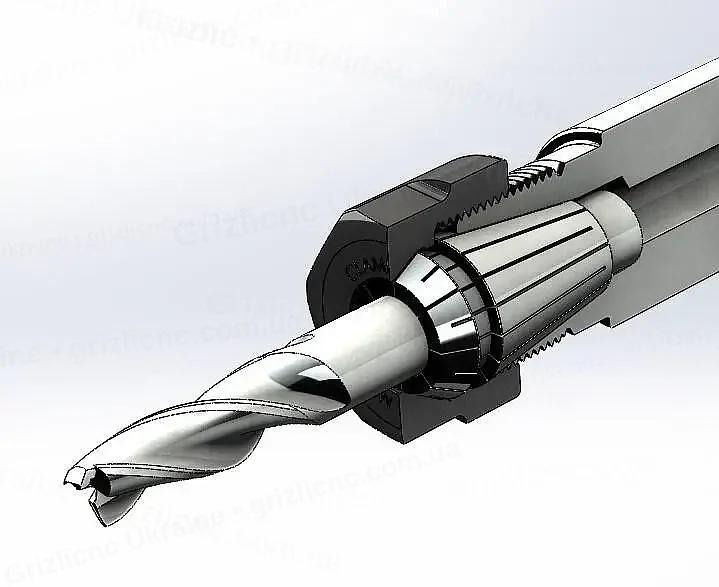

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 18.3 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER16 для хвостовика 5 мм: 56 Н·м.

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 5 мм це 20 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
