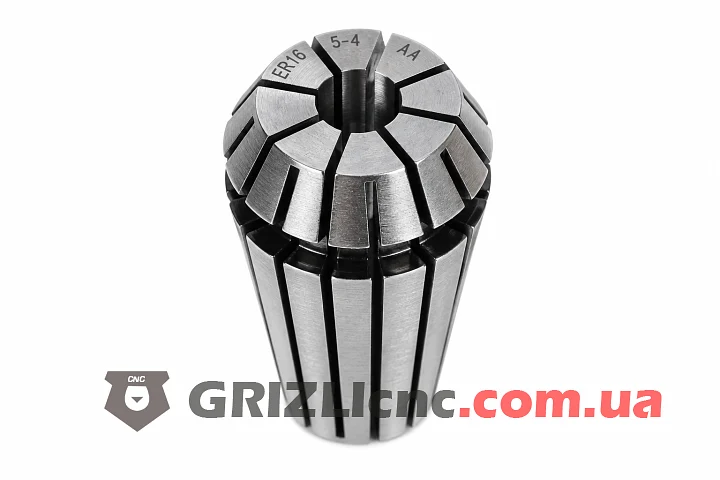

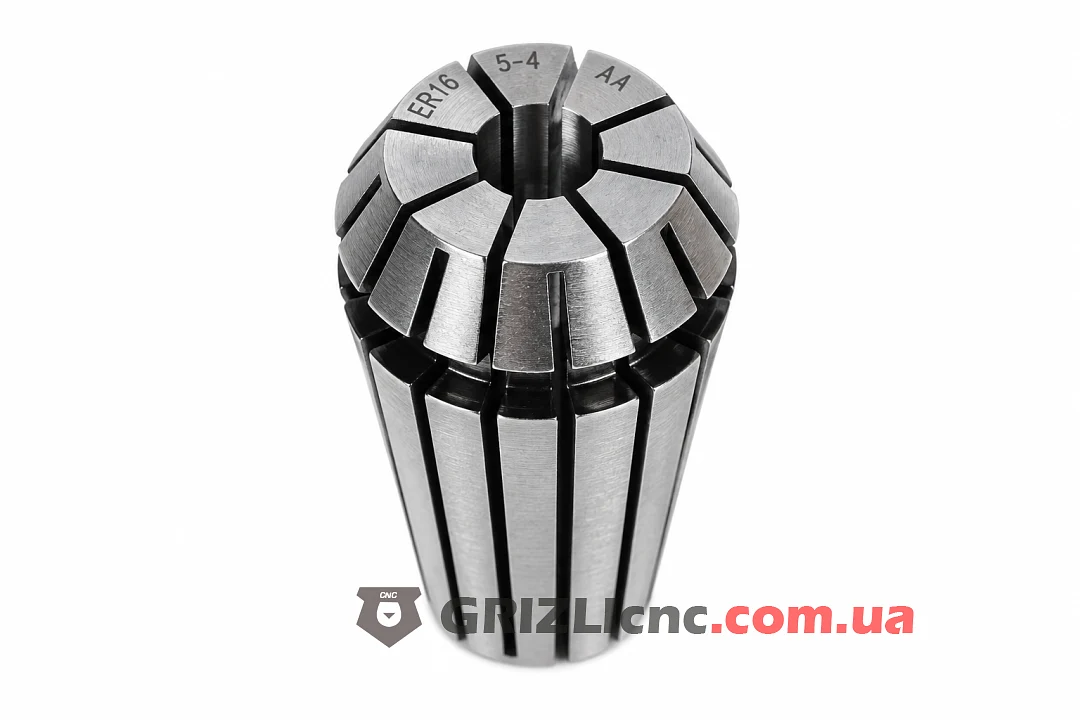

Цанга ER16 5 мм для шпинделя фрезерного станка ЧПУ

Цанга ER16 5 мм нужна, чтобы закрепить в шпинделе станка ЧПУ фрезу или сверло с хвостовиком 5 мм. Её диапазон зажима от 4 до 5 мм, а точнее всего она держит хвостовик ровно 5 мм. Цанга выполнена по стандарту DIN 6499 и встаёт в вал или патрон с конусом ER16 любого производителя.

Цанга подходит для фрез с хвостовиком 5 мм для раскроя фанеры и МДФ и для пазов в пластике.

Хвостовик 4.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 5 мм. Хвостовики тоньше 4 мм держит цанга 4 мм.

Серия ER16

Серия ER16 стоит в конусах шпинделей 1.5 кВт и 2.2 кВт с корпусом 80 мм. Цанга этой серии имеет наружный диаметр 17 мм и длину 27.5 мм, а стандартный ряд DIN 6499 заканчивается на 10 мм. Перед заказом проверяют маркировку на гайке шпинделя.

Установка и затяжка

Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 18.3 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER16 для хвостовика 5 мм: 56 Н·м.

Точность и уход

Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 5 мм это 20 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
