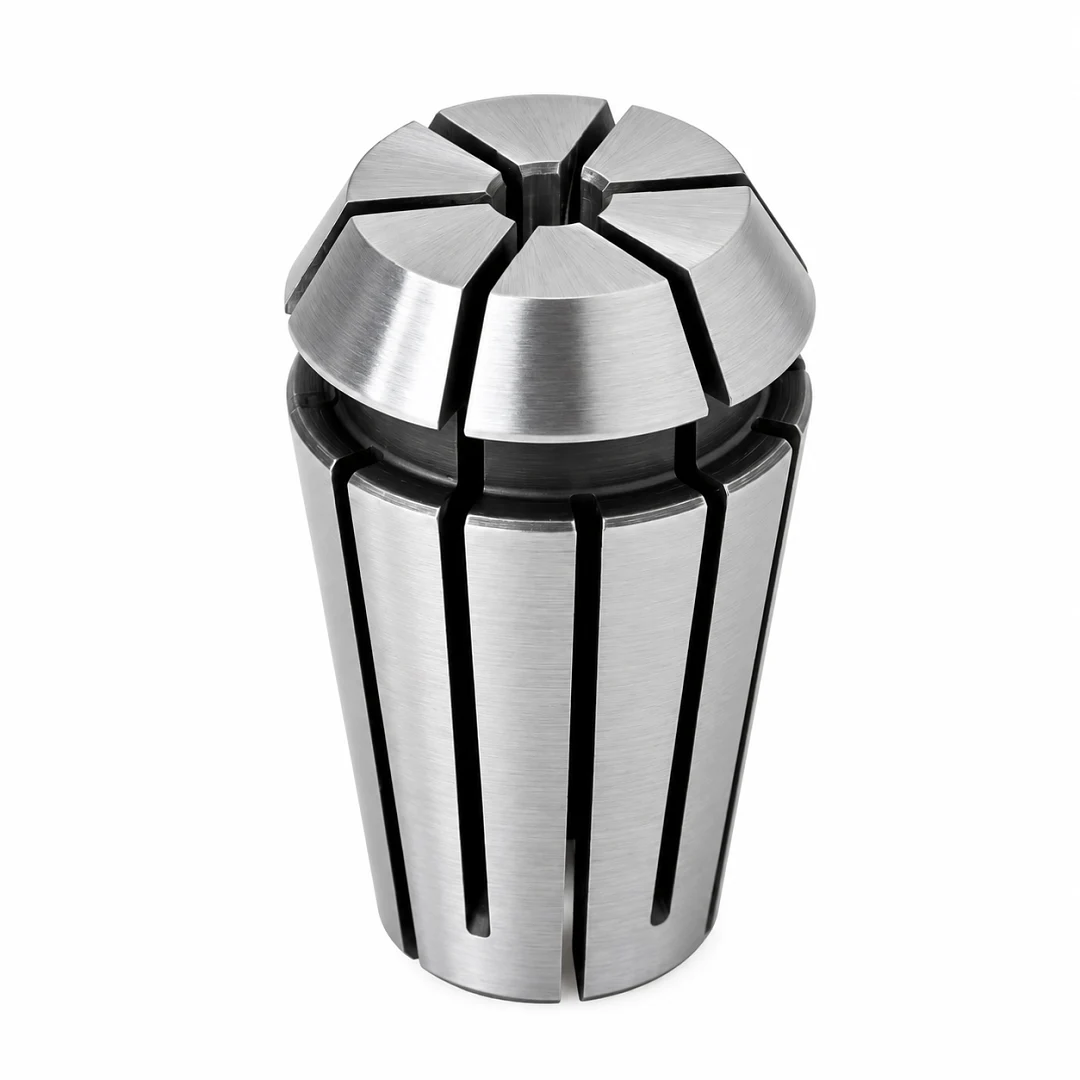

Цанга ER16 4 мм для шпинделя фрезерного верстата ЧПУ

Цанга ER16 на 4 мм затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 3 до 4 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER16 і до гайки ER16. Підходить для фрез із хвостовиком 4 мм: двозахідних спіральних, 3D фрез для рельєфів і фрез кукурудза для друкованих плат і текстоліту.

Хвостовик 3.5 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 4 мм. Хвостовики тонші за 3 мм тримає цанга 3.175 мм.

Серія ER16

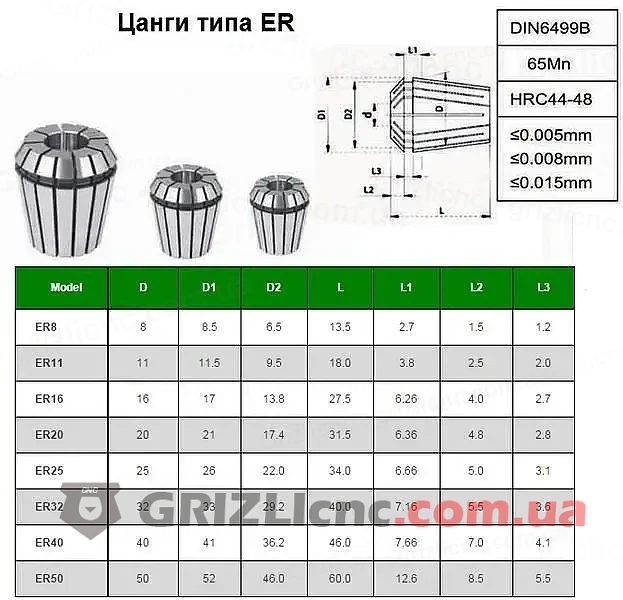

Серія ER16 стоїть у конусах шпинделів 1.5 кВт і 2.2 кВт із корпусом 80 мм. Цанга цієї серії має зовнішній діаметр 17 мм і довжину 27.5 мм, а стандартний ряд DIN 6499 закінчується на 10 мм. Перед замовленням перевіряють маркування на гайці шпинделя.

Встановлення й затягування

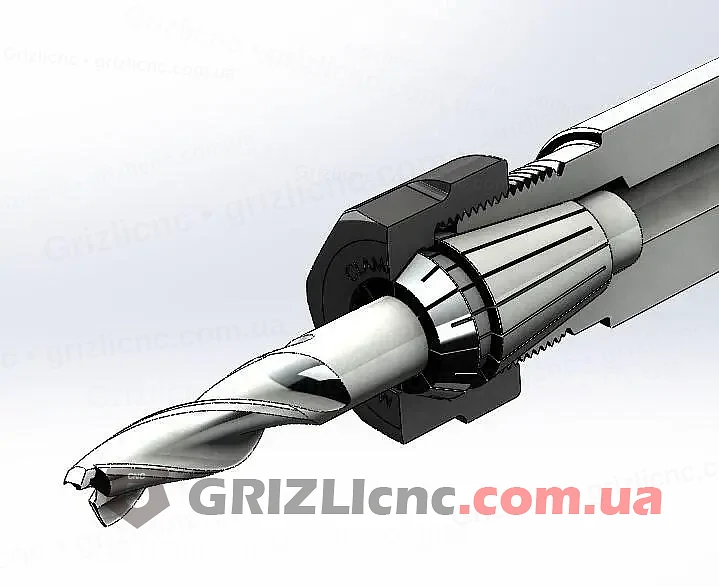

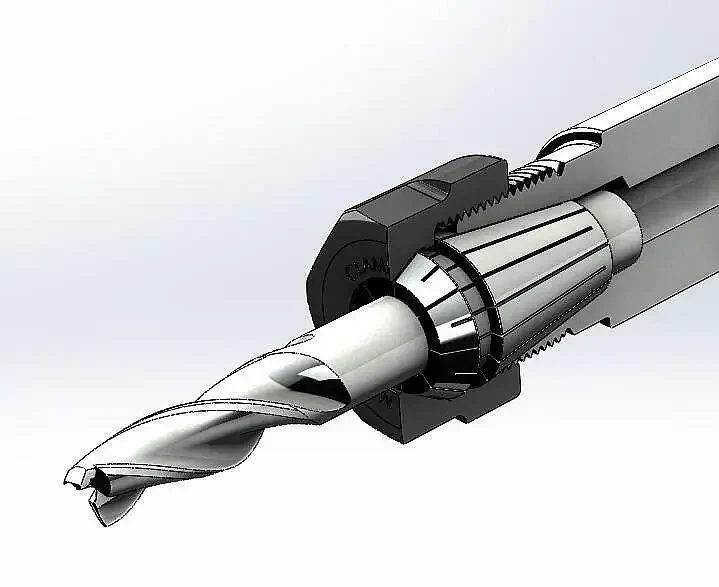

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 18.3 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER16 для хвостовика 4 мм: 40 Н·м.

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER16 4 мм у тримачі, окремо від інших цанг, щоб не забити пелюстки.
