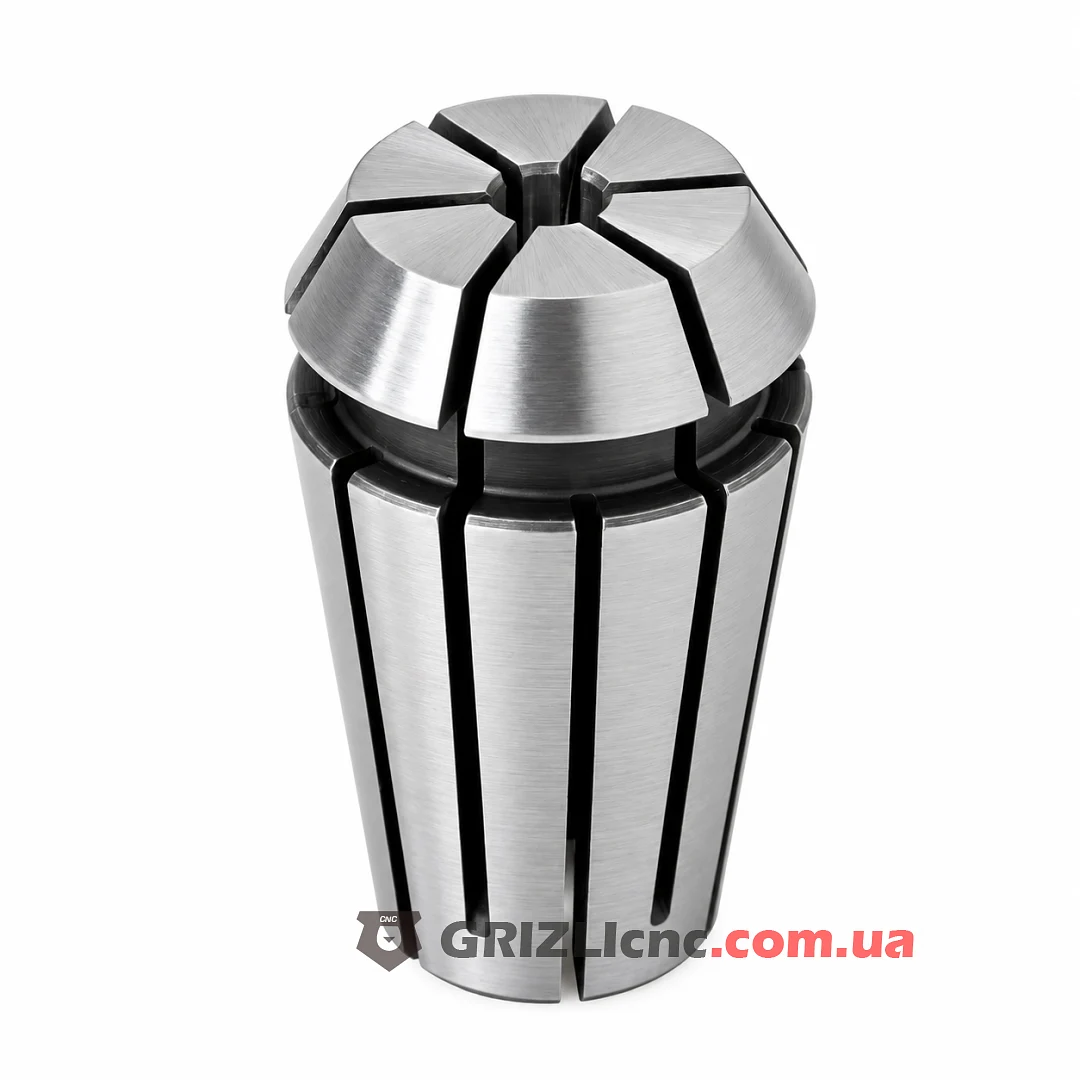

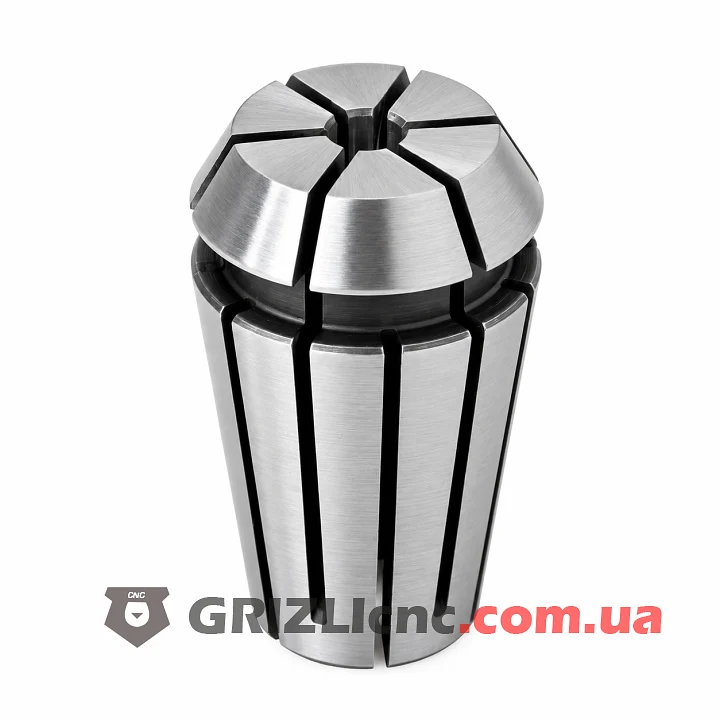

Цанга ER16 на 4 мм зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 3 до 4 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER16 и к гайке ER16. Подходит для фрез с хвостовиком 4 мм: двухзаходных спиральных, 3D фрез для рельефов и фрез кукуруза для печатных плат и текстолита.
Хвостовик 3.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 4 мм. Хвостовики тоньше 3 мм держит цанга 3.175 мм.
Серия ER16
Серия ER16 стоит в конусах шпинделей 1.5 кВт и 2.2 кВт с корпусом 80 мм. Цанга этой серии имеет наружный диаметр 17 мм и длину 27.5 мм, а стандартный ряд DIN 6499 заканчивается на 10 мм. Перед заказом проверяют маркировку на гайке шпинделя.
Установка и затяжка
Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 18.3 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER16 для хвостовика 4 мм: 40 Н·м.
Уход
Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER16 4 мм в держателе, отдельно от других цанг, чтобы не забить лепестки.
