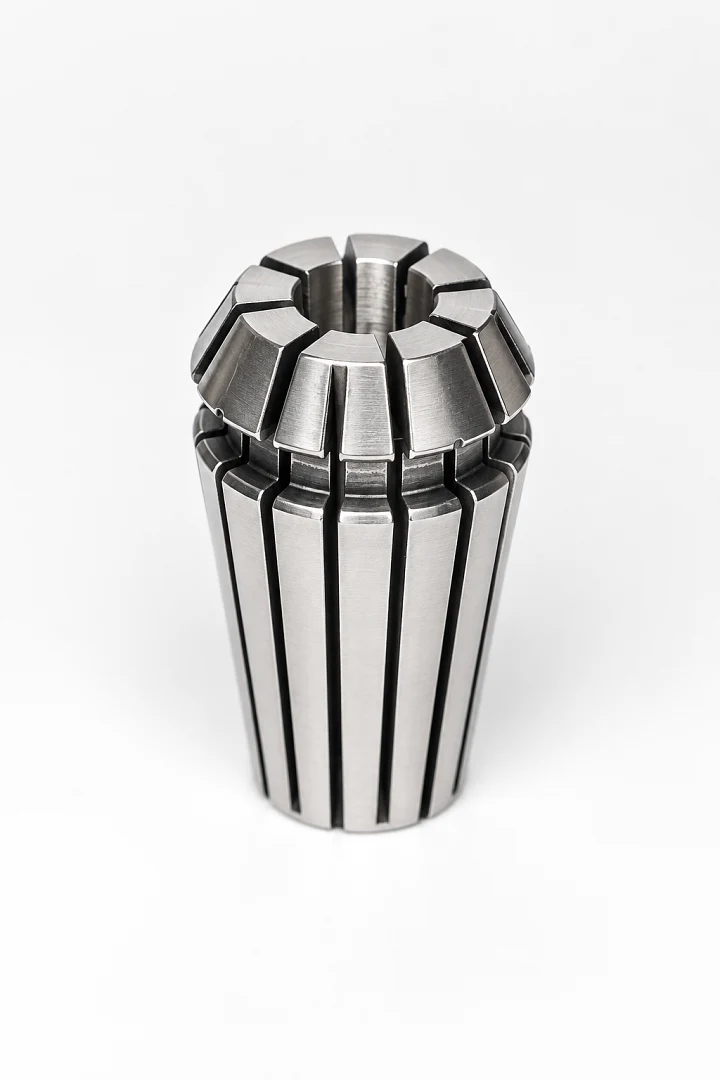

Цанга ER16 3.175 мм (1/8″) для шпинделя фрезерного верстата ЧПУ

Під хвостовик 3.175 мм у шпинделі з конусом ER16 ставлять цангу ER16 3.175 мм (1/8″). Вона стискається по всій довжині й тримає хвостовик від 2.175 до 3.175 мм, найточніше на номіналі 3.175 мм. Її ставлять для гравіювальних фрез, фрез кукурудза й однозахідних спіральних фрез із хвостовиком 3.175 мм (1/8″) для фанери, акрилу, ПВХ і текстоліту.

Розмір 3.175 мм дорівнює 1/8 дюйма. Цей хвостовик найпоширеніший у фрез для невеликих верстатів, тому цангу 3.175 мм тримають у запасі насамперед.

Сумісність

Цанга підходить до вала або патрона з конусом ER16, це вали шпинделів 1.5 кВт і 2.2 кВт із корпусом 80 мм. Розміри цанги 17 x 27.5 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER16 за DIN 6499 дорівнює 10 мм.

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 18.3 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER16 для хвостовика 3.175 мм: 20 Н·м.

Хвостовик 2.675 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 3.175 мм. Для хвостовиків тонших за 2.175 мм потрібна цанга меншого розміру.

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 3.175 мм це 12.7 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
