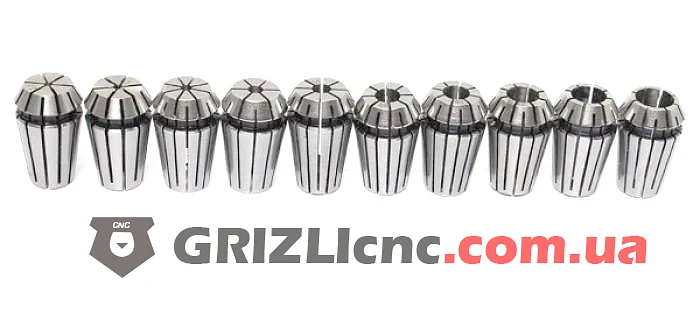

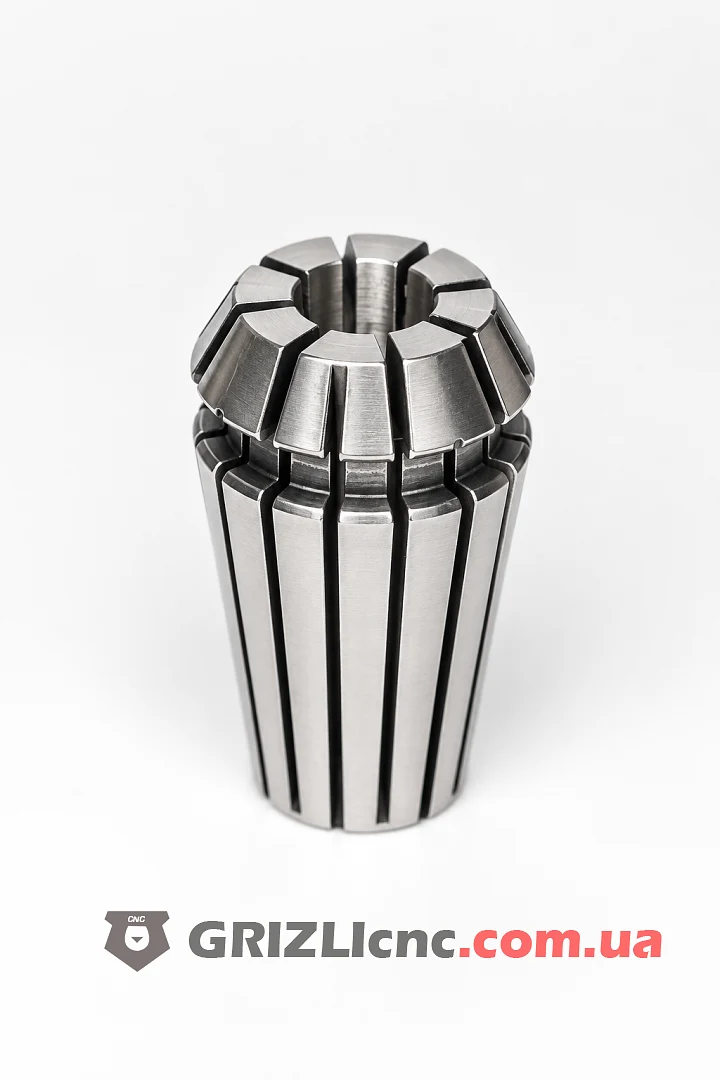

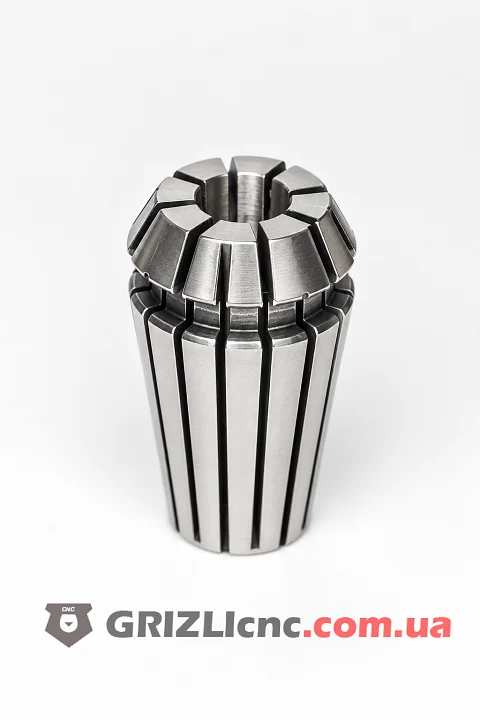

Под хвостовик 3.175 мм в шпинделе с конусом ER16 ставят цангу ER16 3.175 мм (1/8″). Она сжимается по всей длине и держит хвостовик от 2.175 до 3.175 мм, точнее всего на номинале 3.175 мм. Её ставят для гравировальных фрез, фрез кукуруза и однозаходных спиральных фрез с хвостовиком 3.175 мм (1/8″) для фанеры, акрила, ПВХ и текстолита.
Размер 3.175 мм равен 1/8 дюйма. Этот хвостовик самый распространённый у фрез для небольших станков, поэтому цангу 3.175 мм держат в запасе в первую очередь.
Совместимость
Цанга подходит к валу или патрону с конусом ER16, это валы шпинделей 1.5 кВт и 2.2 кВт с корпусом 80 мм. Размеры цанги 17 x 27.5 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER16 по DIN 6499 равен 10 мм.
Установка и затяжка
Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 18.3 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER16 для хвостовика 3.175 мм: 20 Н·м.
Хвостовик 2.675 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 3.175 мм. Для хвостовиков тоньше 2.175 мм нужна цанга меньшего размера.
Точность и уход
Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 3.175 мм это 12.7 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
